Долготу в наших условиях можно определить по Солнцу и это довольно просто.

Хочу добавить, что мы ведь могли оказаться и в южном полушарии, или вблизи экватора. Там классно. Но Полярной там нет. В этих условиях проще всего использовать Солнце и для определения широты и долготы.

Итак - определяемся по полуденному Солнцу, разберемся сначала с долготой.

Для того, чтобы выяснить, на каком меридиане мы оказались, нужно определить время местного полудня. Сделать это можно несколькими путями, самый понятный - отметить время восхода, когда верхний край Солнца появляется над горизонтом и время захода, когда последний краешек уходит за горизонт. Из инструментария нужны только часы. Точное время солнечного полудня находится ровно между ними.

Этот способ - не самый практичный, нам придется пересекать весь наш остров для наблюдений, нам придется встречать рассвет и провожать закат. Мало того, солнце на горизонте часто бывает закрыто облачностью, или соседним островом. Но, по крайней мере эти трудности решаемы простыми средствами, например, можно использовать камал и фиксировать утреннее и вечернее время, когда Солнце находится на равных небольших высотах над горизонтом, и способ в целом, вполне рабочий.

Если уж нам разрешили секстан, практичней использовать метод Вилсона, который мы уже разбирали раньше. Здесь мы будем использовать секстан в двух сериях наблюдений, до и после кульминации Солнца. В любом случае, в результате мы получим время местного полудня - LAN, данные берем из нашего ролика, время точки пересечения восходящей (AB) и нисходящей (CD)ветки измерений. Каждая клетка графика по горизонтальной оси - 10 секунд, время (сразу отнимем 10 часов, чтобы было гринвичское) UTC 2:31:18 и 3:29:18. Складываем часы и минуты и делим на два - получается 3 часа 00 минут. И, как мы видим на графике - еще примерно 18 секунд. Это время местного полудня, выраженное временем UTC.

Специально замечу - если мы встретим рассвет и проводим закат, и проведем те же арифметические операции, мы получим те же цифры, ну, может быть секунды будут другими. Что теперь можно с этим сделать?

Мы видим, что время местного полудня на нашем острове наступает, когда в Гринвиче глубокая ночь, Солнце к ним еще не пришло, и им до полудня еще ждать 12ч00м00с - 3ч00м18с =

11ч59м60с - 3ч00м18с = 8ч59м42с. Так как за час Солнце сдвигается по небу на 15 градусов, то за минуту - на 15 угловых минут, за секунду - 0,25 угловой минуты. Угол между нашим солнечным полуднем, и солнечным полуднем Гринвича = 120+14=134 градуса и 45+10,5=55,5 минут, причем у нас день наступает раньше, значит долгота восточная. Все просто.

Солнечный полдень не всегда наступает ровно в 12 часов местного времени. Солнце в течение года может отставать, до 14 минут, может и забегать вперед, вплоть до 16 минут времени. Каждый год картинка повторяется.

Эту поправку - уравнение времени на конкретную дату, нужно каким-то способом учесть, иначе ошибка расчета долготы может стать значительной. Размеры ошибки можно прикинуть, за минуту времени Солнце сдвигается по небу на четверть градуса - 15 угловых минут, а за 10 неучтенных минут времени мы получим ошибку определения долготы в 2,5 градуса. На экваторе - это 150 морских миль, в умеренных широтах больше сотни - многовато будет.

Для того, чтобы воспроизвести эту поправку дедовским самопальным способом, нужно запомнить две ключевые даты - 14 февраля, когда поправка составляет  (-14 минут).

Есть старое правило для запоминания - В день Святого Валентина 14 февраля, девушка опаздывает на 14 минут.

Вторая дата тоже вполне запоминаемая - Хелувин - 31 октября (+16 минут). В этот день Солнце приходит на меридиан Гринвича (линию Север-Юг)  за 16 минут до 12 часов.

Две других точки перегиба вторичны и привязаны к основным. Они как бы симметричны, и легко запоминаются.

Через три месяца после 14 февраля - 14 мая +4 минуты

За три месяца до 31 октября - 31 июля -6 минут

На точках перегиба считаем, что в течение двух недель до и после даты величина поправки не меняется.

График строится по памяти, и на график наносится точка даты, поправка на которую нас интересует.

Давайте прикинем поправку на 1 декабря по нашему упрощенному графику.

Нас интересует ветка графика между 31 октября и 14 февраля. В соответствии с картинкой, с 14 ноября (31 окт + 14 дней) до 31 января (14 февраля - 14 дней) = 78 дней, и за это время поправка меняется на 30 минут (14+16 = 30). Если разделить 30 минут на 78 дней, мы получим величину изменения поправки в день. Другими словами - это скорость изменения поправки в день. От 14 ноября до 1 декабря  30 - 14 + 1 = 17 дней.  Умножаем на скорость изменения поправки в день, и отнимаем от 16 минут (поправки на дату 14 ноября). Получаем 9, 46, или, переведя десятые в секунды - 9 минут 28 секунд.

То есть, 1 декабря Солнце приходит в нулевой меридиан раньше 12 часов Гринвича на 9 минут 28 секунд. А мы выше считали "в идеале", что в 12.

Это означает, что нашу рассчитанную выше разницу времени нужно уменьшить на эту поправку.

То есть, уточненная "самодельной" поправкой долгота будет = 120+12=132градуса 30'+(0,25 x 14c) = 132градуса 34минуты.

Давайте проверим, какую поправку мы брали с альманаха на эту дату - 10 минут 48 секунд, ошибка, вызванная неточностью расчета поправки составит 1 минуту 20 секунд, или 15' + 0,25' x 20 = 20' долготы, то есть точно меньше 20 миль, это уже кое-что.

Осталось разобраться с "аварийным" определением широты по полуденному Солнцу, и закроем, наконец, эту тему постапокалипсиса.

Что нам придется вспомнить в первую очередь, это волшебную последовательность цифр - 2..3..4. 23,4 градуса - величина наклона земной оси от вертикали, которая определяет смену сезонов в течение года. Если точнее - 23 градуса 26 минут, просто 234 запоминается навсегда и сразу.

С точки зрения наблюдателя, который смотрит на юг в северном полушарии, Солнце в течение дня описывает по небу дугу, набирая максимальную высоту в местный полдень. В этот момент Солнце находится точно на местном меридиане, наблюдатель видит его точно на географическом юге - S.
(Все, что здесь написано, справедливо и для южного полушария, нужно просто "отзеркалить" описание. Можете заняться в качестве домашней работы.)

В течение года эта дуга будет в точности сохранять свою форму, сдвигаясь при этом вверх и набирая максимальную высоту в день летнего солнцестояния — 21 июня. Минимальная высота солнца в полдень будет в день зимнего солнестояния — 21 декабря.

Ровно между ними находится траектория дней равноденствия, 21 марта и 23 сентября, когда солнце восходит из-за горизонта на географическом востоке (E) и заходит точно на западе (W).

Если измерить в полдень равноденствия высоту солнца и отнять полученное значение от 90°, (это понятие называется зенитным расстоянием) без дополнительных вычислений мы получим широту места.

Дни солнцестояний тоже подходят — нужно просто добавить или отнять от результата волшебное число — 23,4°. То самое значение угла наклона земной оси, которое мы уже запомнили выше. В любой другой день, к сожалению, так просто не получится, придется вводить поправку — склонение Cолнца δ, которое принимает значения в течение года от -23,4° до +23,4°.

Для определения широты места нам нужно измерить высоту Солнца ( H ) в местный полдень, и вычислить величину склонения Солнца на эту дату (δ).

На схеме изображены Солнце и орбита Земли. Если принять для простоты, что орбита круговая, и Земля движется по орбите равномерно, то промежуточные значения склонения можно получить простым расчетом, используя только знание дат этих четырех точек, величины наклона оси вращения Земли, и способность воспроизвести годовой календарь.

  Нам нужно вычислить склонение Солнца на 1 декабря 2020 (дата наших наблюдений полуденного Солнца в видеоролике Секстан и метод Вилсона ), чтобы сравнить с табличными.

Возвращаемся к календарю, который мы нарисовали и считаем дни

ближайшее равноденствие 23 сентября - день 266 (склонение =0°)

ближайшее солнцестояние 21 декабря - день 355 - зимнее, так что наше склонение южное - минусовое. (-23,4°)

Вспоминаем умножение и деление в столбик.

1. Вычисляем угол Альфа = 20/(20+69) * 90° = 20,2°

2. Достаем наши самоделки - транспортир и линейку, строим угол, строим прямоугольный треугольник,

и находим результат деления прилежащего катета на гипотенузу - X / R, это будет cos Альфа. Умножаем его на наши 23,4, получаем результат 21,95. Или 21°57'.

Наше построение было в "минусовой" четверти склонения, поэтому склонение со знаком "минус", или южное.

Взятое с альманаха склонение солнца для 3 часов Гринвича - S 21°51.2' -

Ошибка наших "самодельных" эфемерид по сравнению с "настоящими" - 5,8 угловых минут, меньше 6 миль по широте.

Как видно из результатов, мы смогли определиться с помощью мореходной астрономии с довольно приличной точностью в незнакомом месте на планете Земля без альманаха.

Если у нас есть секстан и точные часы, мы попадем в область с неопределенностью по широте в 10-15 миль, по долготе - 20-30 морских миль.

Если секстана нет, и мы используем что-то самодельное для измерения высот светил, неопределенность по широте вырастет, и может составить 30-100 морских миль, а если нет и часов, то с долготой - принципиальная беда, придется решать, как жить дальше, имея определенность только с широтой места.

=================

Полярная звезда в нашу эпоху довольно удачно расположена на небе, в пределах 39 угловых минут (2022 год) от северного продолжения оси вращения Земли. Другими словами, над Северным полюсом она находится практически в зените. Из-за своей уникальной позиции, Полярная позволяет решить две важные навигационные задачи для мореплавателя в северном полушарии, причем сделать это довольно простыми путями.

В северном полушарии, реально от 5 градуса и до наших умеренных широт - это путеводная звезда, которая указывает направление на географический Север. Проекцию точки Север на горизонт можно сделать с помощью отвеса - веревочки с грузиком в вытянутой руке. С его помощью можно довольно точно определить поправку магнитного компаса, или использовать Полярную в качестве заменителя компаса. По этому поводу на нашем канале есть подробное видео, рекомендую.

Высота Полярной (угол между горизонтом и направлением на светило) равна, с точностью до градуса, географической широте места.

Звездные координаты Полярной (Альфа Малой Медведицы) 2022

То есть она фактически вращается вместе со всем северным небосводом вокруг точки Севера по кругу с радиусом менее 40'. В альманахе есть специальная таблица корректировки высоты Полярной, которой у нас, по условиям задачи "голый штурман" - нет.

Так как ("зато!") у нас есть секстан, было бы довольно странно определять свою широту с ошибкой +- 40 миль. В целом, если скорректировать эту ошибку, определение широты по высоте Полярной - самый удобный и точный метод для аварийной навигации в северном полушарии.

Пойдем простым логическим ходом. Сначала разберемся, как найти Полярную на северном небе.

Обычно проще всего на нашем небе отыскать Большой Ковш (Большую Медведицу). Две наружные (ведущие) звезды Ковша - исторически называются "Указателями". "Ведущие" - тоже традиционная терминология, так как небо вращается вокруг Полярной против часовой. Если провести через них линию, и отложить пять дистанций между Указателями вверх от ковша, обнаружится Полярная.

Второй популярный вариант - отыскать на небе Кассиопею, которая похожа на букву "M". Ну, или "W". Хотя настоящие моряки - романтики, и склонны толковать про "девичьи груди" Кассиопеи. В любом случае, две дистанции от размера созвездия, отложенные "с правой руки, за спину " этой подруги помогут найти Полярную.

При поиске нужно понимать, что звездное небо вращается вокруг Полярной против часовой стрелки, поэтому приведенную ниже картинку, сделанную близко к реальности, можно точно так же крутить вокруг центра, вплоть до совпадения схемы с конфигурацией звезд на небе.

В условиях, когда звезды видны лишь в просветах между тучами, поиск уложняется, в него вовлекаются другие звезды и созвездия. Схемы поиска приведены на общей картинке-определителе. Эта схема наиболее ярких и хорошо "читаемых" на небе созвездий, мы точно также вращаем ее мысленно или реально, до совпадения с реальной картиной. Здесь тоже, по возможности, сохранены пропорции. Нужно учитывать, что значительная часть схемы будет находиться за горизонтом.

Здесь, казалось бы, все ясно. Нам нужно взять секстан (ну, или самодельный угломерный инструмент) и измерить угол между горизонтом и найденной звездой. Обычно делают несколько измерений с усреднением результата для повышения точности. Но, есть особенности. Мы должны использовать время сумерек, когда горизонт достаточно ярко подсвечен, в то же время звезды тоже видны на сером небе. Это достаточно короткий промежуток времени, в умеренных широтах - десятки минут, в тропиках - единицы. Найти в таких условиях Полярную и успеть взять серию высот непросто. Гораздо удобней, особенно для неопытного наблюдателя, использовать время утренних сумерек, когда  Полярная заранее найдена по схеме, которая приведена выше, после этого остается дождаться, когда разгорится горизонт и проводить измерения. Вечером все сложней, и времени гораздо меньше.

Мы уже выяснили, что Полярная не сидит точно на точке Север, а описывает вокруг нее окружность радиусом около 39 угловых минут, против часовой стрелки, и в течение звездных суток (23 часа 56 минут) делает полный оборот.

То есть, если мы тупо измерим высоту Полярной, мы можем получить ошибку высоты от -39' до +39', что нас не устраивает, даже если секстана нет, и мы сделали самодельный угломерный инструмент.

Надо использовать вековой опыт, и компенсировать эту ошибку. В традиционной астронавигации задача решается просто - на небе выбирают подходящие созвездия или яркие звезды, относительно которых нужно сдвинуть положение Полярной, чтобы попасть в точку Север. Из-за прецессии земной оси, их приходится периодически менять. В 20 веке положение оси мира (точки N) корректировали по линии, проходящей через "концевые" звезды созвездий Большого Ковша и Кассиопеи.

Судя по звездным координатам 2022, сегодня - самый точный вариант - использовать для направления сдвига навигационную звезду Кохаб - бету Малого Ковша.

Нужно провести линию (на схеме зеленая) от Полярной (которая, кстати, тоже принадлежит к этому созвездию, и главная - альфа) до Кохаб. Точка N находится на этой линии в 39' от Полярной.

Во время измерения высоты нужно измерить и зафиксировать угол между этой линией и горизонтом. Для этого достаточно глаз, рук, и пары палочек. А затем перенести этот угол на бумажный лист.

Используя самодельные чертежные инструменты - линейку и угольник, чертим прямоугольный треугольник, гипотенуза которого - наш отрезок той "зеленой" линии Полярная-Кохаб длиной 39 единиц. Потом измеряем длину вертикального катета - в нашем примере получаем число 26, это и будет поправка высоты Полярной для определения широты в угловых минутах (для нашего момента звездного времени). Полярная на схеме выше точки N, поэтому поправку нужно будет отнять от измеренного (и исправленного поправками секстана) значения высоты Полярной, чтобы получить широту.

То есть, каждый раз, измеряя высоту Полярной, мы вспоминаем эту "фичу", и графическим способом определяем поправку.

Дальше все предельно просто.
1. Исправляем значение угла, измеренного секстаном, поправками (см. Поправки секстана);

2. Исправляем высоту Полярной её поправкой - это мы только что обсудили. Результат - географическая широта места.

Если у вас нет ничего, кроме секстана, на любой широте северного полушария можно добиться точности 10-15 морских миль.

Если вы оказались в такой обстановке с голыми руками, придется сделать самодельный угломер. Занятие трудоемкое, и требующее много времени для калибровки и наблюдений, но, как пишут опытные люди, результаты вполне удовлетворительные.

Если вы в тропиках, камал (такая дощечка, которую держат на вытянутой руке с уздечкой, зажатой в зубах) позволяет попасть примерно в 30 миль. В море!!(Рисунок из книги Дэвида Бёрча)

В более высоких широтах (>15 градусов) придется использовать какой-то вариант самодельного транспортира с прицелом из бумажной трубочки и отвесом. После точной установки нашей звезды в центр прицела, пальцем прижимаем нить отвеса к шкале и снимаем показания.

С таким инструментом на берегу у меня получилось без особых трудностей попасть в градус, то есть ~ 60 морских миль. Самоделка, скорей всего, даст близкие цифры. При некотором напряжении и модернизации, точность можно поднять до 30-40 минут, я так думаю.

С широтой, на первый случай, мы разобрались, теперь надо решить вопрос с долготой, который довольно несложно решается наблюдениями за Солнцем.

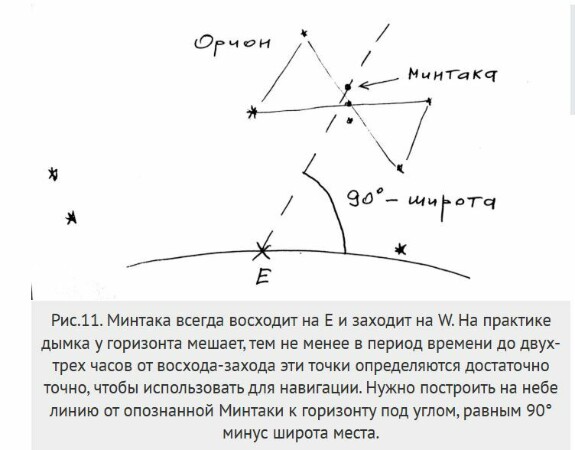

Возможен вариант, что мы оказались под незнакомым небом, на котором нет Полярной. Тогда и вопрос широты, и вопрос долготы придется решать, используя Солнце.

Об этом следующий пост: Солнце в аварийной навигации
