Напряжения, токи, и температуры

Изучение спецификаций позволяет нам определить рабочие диапазоны параметров, предусмотренные производителем.
Причем каждая фраза в спецификации имеет вполне определенное значение.
Самое важное собрано в таблице "Основные характеристики"
1. Рабочий диапазон напряжений - находится между 2.5 и 3.65 В.
Литиевые элементы в целом очень плохо переносят перезаряд и переразряд, и можно погубить батарею даже однократным выходом за их жизненные границы. Поэтому, как только любая ячейка батареи в процессе работы окажется на краю диапазона, батарею необходимо немедленно аварийно отключить. Для этого используются специальные электронные устройства - BMS - Battery Management System. Как минимум, такое устройство имеет довольно точный вольтметр, который измеряет напряжение на каждой ячейке батареи, измеритель тока заряда-разряда, протекающего через батарею, измеритель температуры батареи, мощный ключ или реле для отключения батареи от сети, и, собственно, сам управляющий контроллер, который следит за параметрами и управляет ключами.
2. "С" - емкость элемента в ампер-часах для разряда в течение одного часа. У нас - 280Ач. (272Ач, по новой спецификации)
Стандартные режимы заряда и разряда
Максимально допустимый ток заряда и разряда при комнатной температуре (25С) - I1 численно равен С. Кратковременно, в течение 60 секунд - . То есть - 280А в постоянном режиме, и 560А - в течение минуты.
2. Температурный режим
Рабочий диапазон температур - область температур, в которой возможна работа батареи в принципе.
- заряд возможен только при температуре выше 0, и до +55С.
- разряд от - 25 до +60С.
Есть нюансы...

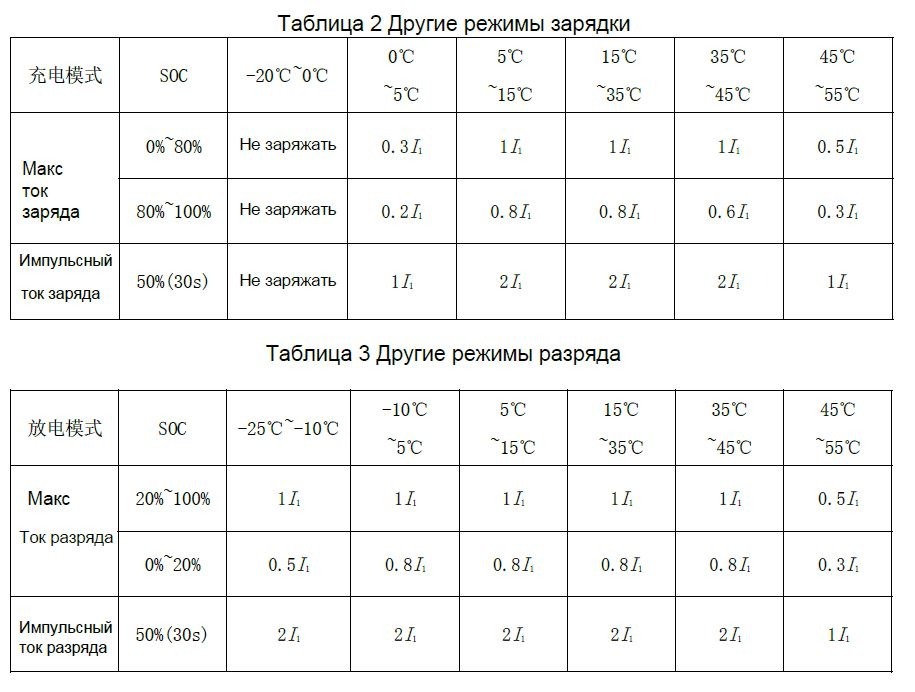

Таблицы приведены из "старой" спецификации. Как видно, здесь детально определены токи заряда и разряда в зависимости от температуры и степени заряженности батареи.
В "новой" спецификации вместо этого невнятное указание, не заряжать при Т ниже +15С и не разряжать при Т выше +35С "долго" - Do not charge for a long time in the temperature less than 15℃. Do not discharge for a long time in the temperature more than 35℃.
Оптимальный диапазон рабочих температур - в этих границах батарея обеспечивает свои паспортные характеристики,
- как для заряда, так и для разряда это от +15 до +35С.
Однако, если взглянуть на пару таблиц, приложенных выше, видно, что и здесь есть нюансы. Ток заряда приходится ограничивать от максимально разрешенного, когда аккумулятор почти полный - от 80 до 100%, точно так же нужно поступать с током разряда при почти пустом аккумуляторе - от 20 до 0%.
3. Температура и условия хранения
В течение 1 месяца от -30 до +45С
В течение 6 месяцев от - 20 до +35С
Ячейки должны быть заряжены на 20 - 40% от полной емкости(напряжение на элементе от 3,275 В до 3,305 В).
