Материалы по второй версии электроэрозионного станка

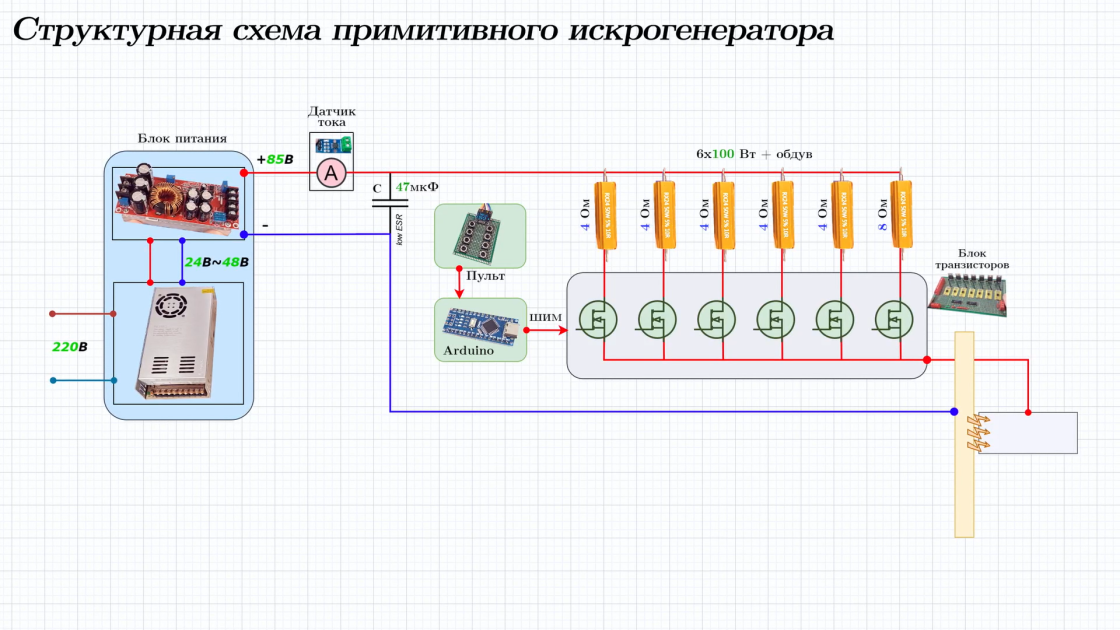

Общая структурная схема искрогенератора с ограничением тока и отдельно схема блока мосфетов:
pdf
Блок мосфетов.pdf671.53 Kb
Единственное, на практике, в отличие от структурной схемы, разрыв идущий на проволоку и деталь у меня находится не снизу схемы, а сверху, над резисторами. А мосфеты подключены напрямую к земле. Принципиальной разницы между такими подключениями, в нашем случае, нет. Можно и так и так.

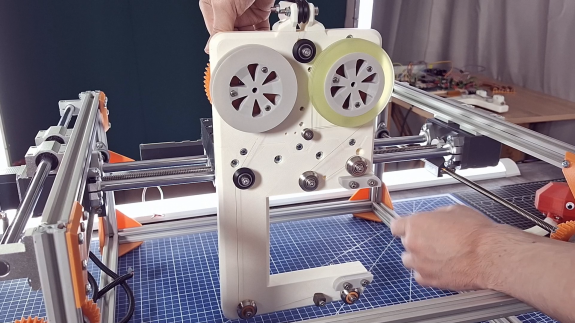

Все-все stl-файлы прототипа (даже неудачных решений), если кому-то нужно. Но не забывайте, что это прототип и к следующей части абсолютно все детали могут измениться:
zip
вторая версия stl.zip3.55 Mb
КОД
Код генератора (с обратной связью для управления станком через START/HOLD): https://github.com/TrashRobotics/EdmPulseGenerator
Как уже говорил, решение чисто через остановку станка при КЗ - такое себе. Нужна полноценная линейная связь скорости и напряжения/тока зазора. + Желательно с отскоками при КЗ.
Alexander Bondarenko
одного выхода шима ардуинки не хватит чтобы прокачать емкости затворов всех мосфетов. будут завалены фронты и мосфеты будут греться. надо выход ардуинки услиливать драйвером.
May 25 14:40
Alexander BondarenkoReplying to TrashRobotics
а. АЦП. Не заметил что на АЦП перешли))). ОС по току же в планах. Так да. 2мгц вполне достижимо для 8-10 бит.
May 25 18:21
DmitiriiDmitriiReplying to TrashRobotics
TrashRobotics, Здравствуйте Артём можно контакты для пополнения по СПБ для поддержки проекта
May 27 18:35
Dmitriy V
Здравствуйте. Есть у вас список покупных деталей какой профиль, что за винты, муфты, подшипники какой экраньчик чтобы мне побыстрее собрать хотябы такойже портатип и поиграться пока желание еще имеется? Какая платка управляет шаговиками? Имеется ли сборочная модель или что-нибуть чтобы понять какая деталь куда ставиться?
Jun 18 11:43
Dmitriy VReplying to TrashRobotics
TrashRobotics, Хотя бы сборку самой рамки с моторами она то вряд ли изменится. пока я закуплю муфты, алюминий, серваки, плату CNC, пока все соберу подключу настрою.
Jun 19 05:22
TrashRoboticsReplying to Dmitriy V
Dmitriy V, попробую step-сборку рамы обратно собрать и скину сюда, как время появится
Jun 21 13:48 (changed)
Dmitriy V
я пошел своим путём на авито купил красивый корпус с почти готовым искрогенератором на ne555, попробую на нём запустить).
