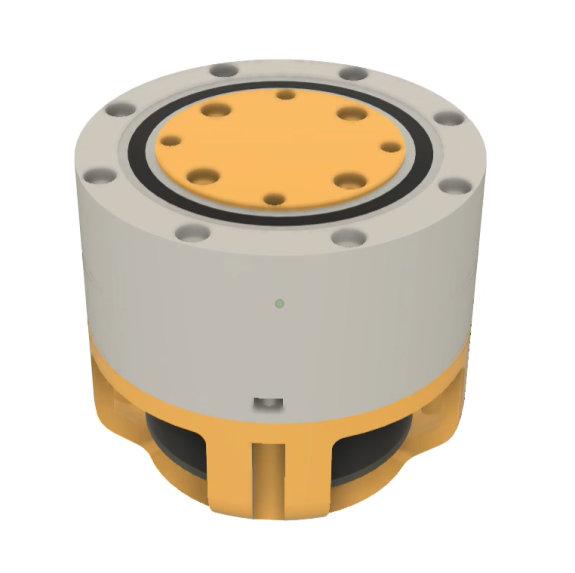

Stl-файлы редукторов
Совсем забегался и все никак не доходили руки выложить промежуточные stl-файлы редукторов. В общем вот они, если они кому-то вообще нужны :)
Для роликов 8мм и 6.9мм.
Для роликов 8мм и 6.9мм.
zip
vptk 6.9mm.zip189.78 Kb
zip
vptk 8mm.zip198.28 Kb
Подшипники:
65x50x7 (6810 2rs) 2шт.
26x17x5 (6803zz) 2шт.
16x8x5 (688zz) 1шт.
+ винты м3x35 8шт.
+ винты м3x12 4шт.
+ винты м3x10 (потай) 6 шт.
+ винты м4x20 4шт.
+ гайки к всему этому делу
Дамир Бакиев
Из вашего калькулятора запилил себе строилку из сплайна "идеальной" волны себе в компасе))) На гитхаб скину, когда причешу.
Dec 22 2024 18:42 (changed)
9
Sergey Taranenko
Учитывая что основной контенгент который может быть заинтресован такими проектами это "самоделкины", то наиболее интересным становятся не сами STL файлы как результат, а исходники (Как я понимаю ты рисуешь в SW). Ибо нарисовать самостоятельно - не вопрос сложности, а вопрос времени. Взять готовый проект и модифицировать его под себя (особенно если он параметрический), это многого стоит. Опять же по формату математических библиотек по рисованию сложных поверхностей, посмотри на OpenScad - коль ты сам себя программистом больше ощущаешь, то тебе "зайдет" . Для примера моя адаптация математики циклоидного редуктора ( https://cloud.3nt.ru/index.php/s/eEYcFwg5WQaEafa ). А в целом - тебе большой респект, лично в меня ты вселил желание вновь сделать что нибудь интересное, после нескольких лет забвения.
Jan 19 2025 22:21
7
Адель Папина
Sergey Taranenko, не работает твоя ссылка, опенскад действительно удобный инструмент мне более удобно , чем интерфейсы где каждый сам себе режиссер)
Feb 05 2025 19:53
Kell F
Выложи пожалуйста в виде сборки (step или sldasm)
Apr 13 2025 18:17
TrashRobotics
Kell F, как собаку соберу выложу все в step формате
Apr 13 2025 18:35
1
supernagib45
автор можете поделится 3Д моделью самово мотора, ато таких не могу найти и смоделировать
May 10 2025 01:01
Не-Знаю Не-Знаю
Здравствуйте, я не могу напечатать одну деталь. Всё печатал PETG, все детали получились, кроме этой. Посоветуйте, что сделать, пожалуйста.
Jul 31 2025 21:37
TrashRobotics
Не-Знаю Не-Знаю, а что именно не получилось? Поддержки при печати использовали?
Jul 31 2025 23:00
Александр Строков
Запутался я куда какие винты крутить! Хорошо хоть подшипники все подошли
Sep 29 2025 16:42 (changed)
Александр Строков
похоже винты вместо м3x12 4шт. - нужны м3х22
Sep 29 2025 17:37
Александр Строков
А можно пожалуйста файлы корпуса редуктора который ногой дергает и который к плечу крепится. (Под ролики 8мм). И соединители двух редукторов.
Oct 15 2025 15:22
Жаныбек Орозобеков
Здраствуйте какова передаточное значения этих редукторов 6,8мм и 8мм файлах. и как можно изменить передаточное число не меняя вес файл?
Feb 05 13:16 (changed)
Vlad Goncharov
Я немного причесал py файл - теперь он дает кривую в сплайне, размеры в мм и разделил на детали на слои. мелкая косметика. куда положить?
Feb 07 11:36
TrashRobotics
Vlad Goncharov, Можно на гит закинуть, я прикреплю к посту ссылку.
Feb 09 21:10
Артем Гладышев
Где скачать программу которая рассчитывает волновой редуктор? Или как скачать?
Mar 08 19:28 (changed)
