Изобрёл необходимые элементы для превращения LED-матрицы в источник света для моего проекта дисплея с механической развёрткой на базе диска Нипкова.

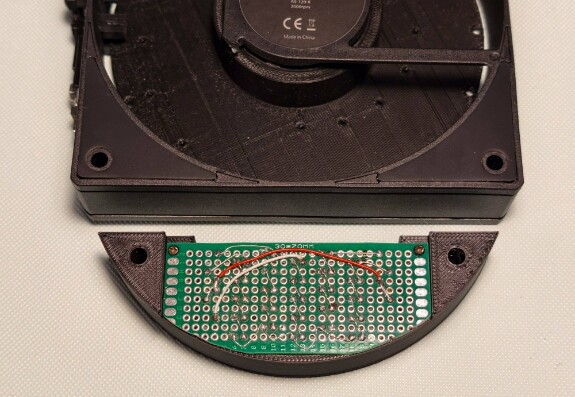

Смоделировал крепление. Это просто полукруг с выемкой для платы и диодов, с отверстиями для двух закладных гаек под винтики M3. Напечатал около четырёх раз, постепенно уточняя размеры.

На винтики закрепляется светофильтр и пластина с маской. Идея в том, что это экспериментальная конструкция, и мне может понадобиться менять и материал фильтра, и размер окна, и сам диск. Поэтому я всё сделал разборным.

Плата со светодиодами закреплена на два маленьких саморезика и подточена бормашиной, чтобы следовать полукругу.

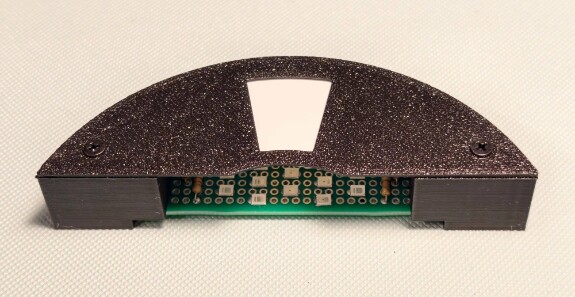

Светофильтр пока из матовой плёнки для лазерных принтеров. Работает так себе, потом попробую другие варианты. Вот этот маленький белый сектор — это, собственно, всё поле отображения. У таких систем оно всегда очень микроскопическое.

Полукруг крепится внутрь кулера. Для этого я вырезал одну из четырёх перемычек. Новая деталь изначально была закреплена на пару капель суперклея, чтобы выставить позицию, и потом просто привинчена двумя саморезами в отверстия, сделанные разогретым докрасна шилом.

Результат уже можно наблюдать глазами: развёртка есть! На видео видно не очень хорошо из-за эффекта несовпадения частоты, но в жизни эффект очень чёткий.

Яркость не очень, учитывая кучу светодиодов, нужно попробовать другой светофильтр, но и так вполне пригодно для экспериментов. Теперь осталось решить вопрос синхронизации начала кадра, и можно расчехлять Ардуину!
