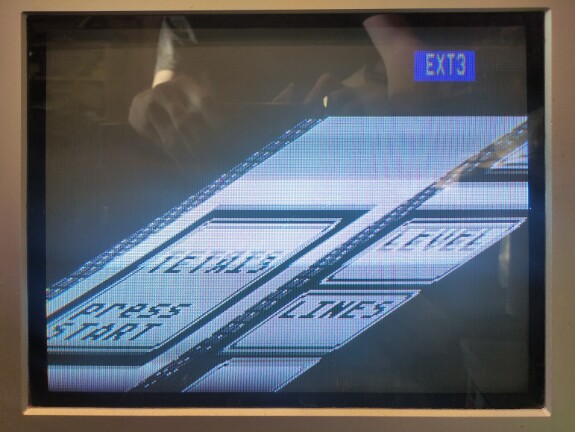

Переделка деревянного пенала в корпус для телеигры на Ардуине в ретро-стилистике уже почти завершена. Не всё шло гладко и заняло какую-то уйму времени, хотя по сути это готовая коробка с 6 дополнительными дырками. К счастью, этот проект не самоцель, а средство набора опыта для более сложного аналогичного проекта, и опыта получено немало.

На выпиленном из текстолита новом днище сделал разметку чудо-угольником и получил центра для ножек с одинаковым отступом от закруглённых краёв.

Просверлил дырки и вставил ножки. Это ножки для кухонных досок, очень маленькие, резиновые с металлической шайбой, в них легко проходит винтик M3. Правда, далеко не каждая шляпка влезает в дырку в резине, и пришлось выбрать винтики с плоским шлицом. Ну и ладно, это как раз в духе проекта.

Внезапная смена планов. Искал-искал подходящий джойстик «аркадного» типа для третьего мини-проекта, накупил всякой ерунды, кое-что интересное также достал бесплатно (позже покажу). Но в итоге решил обратиться вот к какому варианту.

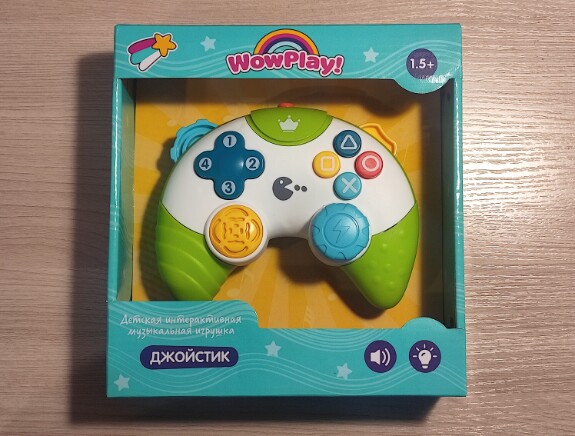

Я уже давно присмотрел эту детскую игрушку в магазине Магнит Косметик, куда иногда захожу. Видел подобные на Озоне, но там они стоят приличных денег. Сегодня снова заходил, снова увидел, и посмотрел цену. 350 рублей. Так как проект подразумевает цветные игры, а эта штука цветастая, и она достаточно большая, чтобы запихать электронику, решил взять её для этих целей. Всё-таки хорошие аркадные палки портить жалко, а плохие для моих целей не подходят.

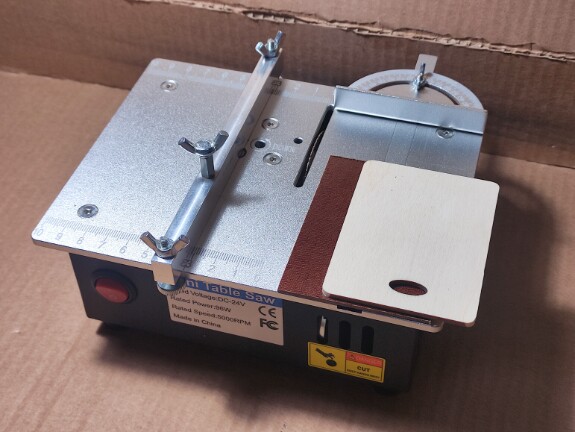

На самом деле уже запилил, но в процессе возникло довольно много подробностей на разные темы, которыми хочется поделиться, но не хочется пихать их в один огромный пост — запихаю в несколько. Сегодня тема про линейку и модельную циркулярку.

Для начала, мне понадобилось сделать дно будущего корпуса без лишних некрасивых дырок. Тонкой фанеры нужного размера у меня в закромах не нашлось, а пластик именно в этой поделке применять я не захотел. Решил применить текстолит.

Сначала купил на Озоне кусочек размером 10 на 10, толщиной 3 миллиметра — как у оригинальной крышки пенала. Когда получил, оказалось, что он слишком толстый. Тогда заказал ещё два, толщиной 1 и 2 миллиметра. Миллиметровый слишком хлипкий, а вот два миллиметра в самый раз. Каждый такой кусочек обошёлся в 170-180 рублей, то есть спустил на дно около 500 рублей.

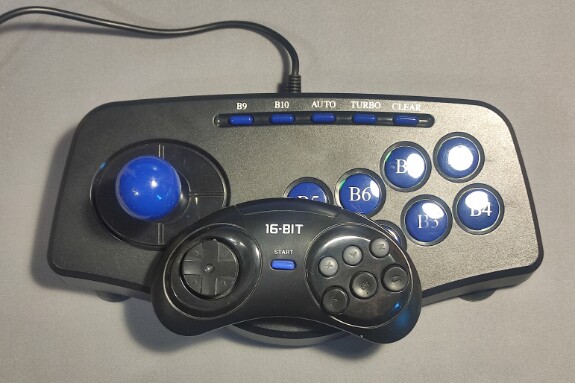

Пока я (вполне успешно) пилю корпуса и паяю осциллографы, небольшой филлер-пост, который, впрочем, может быть полезен. В поисках аркадного джойстика под третий мини-проект я наткнулся на Озоне на предложение, от которого невозможно было отказаться: джойстик Retro Genesis Arcade Max для обычной Сеги за 560 рублей. Ну и купил на пробу.

Дело в том, что новодельные джойстики, особенно комплектные для новодельных Сег, имеют просто ужасающее качество. И у меня в хозяйстве из пары Сег есть только два довольно посредственных новодельных джойстика, не самых худших, но и далеко не лучших.

Arcade Max привлёк моё внимание во-первых ценой — джойстики нынче дороги, и это хорошая цена.

Внезапно пришла в голову идея обновить мой старый (2016 год) биперный движок BuzzKick. Ну и обновил.

Краткое демо возможностей:

Краткая предыстория.

BuzzKick был по сути прямым клоном классического движка FuzzClick авторства Джонатана Смита, звучание которого можно было слышать в большинстве игр компании SpecialFX и не только. В точности такой же код звукового синтеза, но с другой обвязкой и немного другими «ударными» использовался во множестве игр Code Masters (их название тогда ещё писалось раздельно), начиная с первого Dizzy.

Этот движок был прикручен в Beepola одним из первых, и так как его звучание очень нравилось мне с детства, в 2010-11 годах я написал на нём немаленькое количество музыки. Потом занялся созданием многих других движков, и в какой-то момент понял, что мне в FuzzClick нравится всё, кроме ударных: слишком уж примитивные. Я сделал на основе кода синтеза свой движок BuzzKick, точно такой же, но с сэмплированными ударными, плюс добавил расстройку тона для создания эффектов. Правда, написал я потом на нём всего пару треков.

И вот теперь после экспериментов с Phazzero, который пока ещё не дописан (а он базируется на идеях из Plip Plop всё того же Джоната Смита), мне вдруг пришла в голову идея сразу нескольких доработок, какие очень легко (с моим нынешним опытом) вкрутить в BuzzKick. И буквально за день я их реализовал:

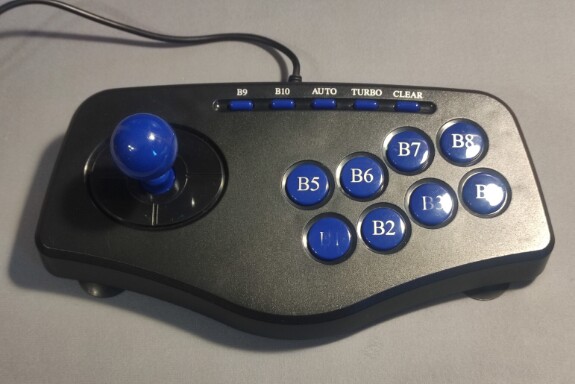

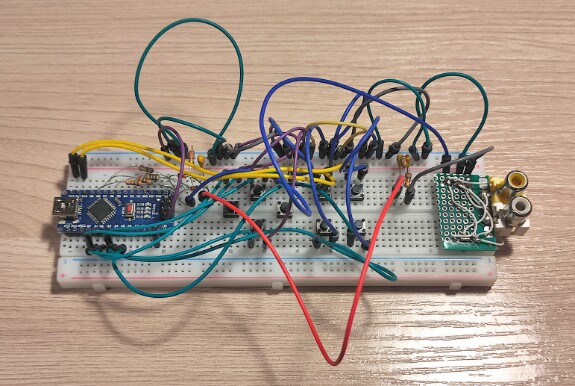

По плану третий мини-проект телеигры на Arduino я хочу сделать в корпусе классического аркадного джойстика — с ручкой. С этой целью мониторил Авито, и намониторил там самый дешёвый аркадный джойстик для ПК, за 999 рублей.

Вообще джойстики такого типа стоят дорого, от нескольких тысяч и до десятков. Этот же стоит так дёшево неспроста. Дело в том, что нормальные аркадные джойстики используют микровыключатели и для кнопок, и для ручки направления, они явно щёлкают при нажатии и дают очень специфическое тактильное ощущение от игры, очень высокую чёткость действий.

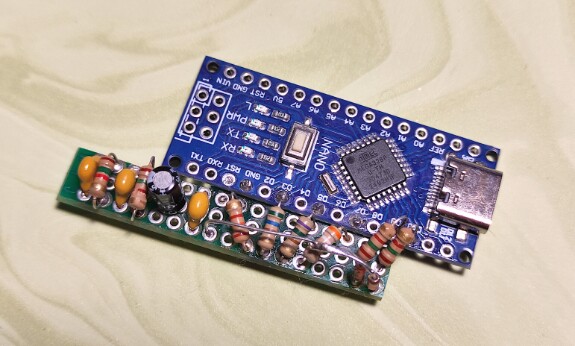

Продолжаю циклически переключаться между несколькими проектами. Начал делать корпус для второго мини-проекта телеигры на Arduino. Он делается из деревянного пенала, который я показывал ранее.

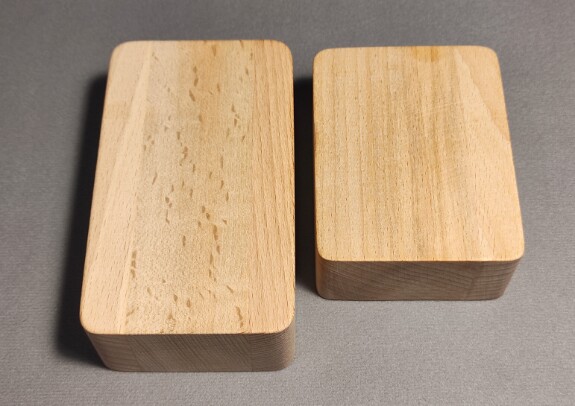

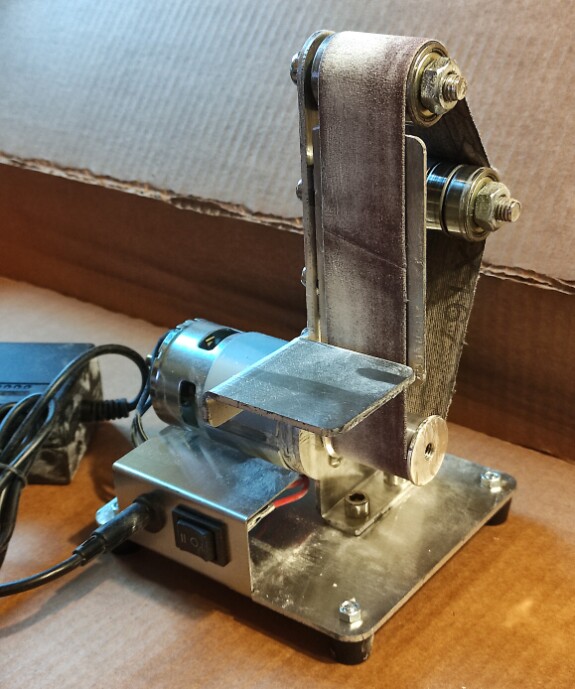

Для того, чтобы всё получилось как надо, мне потребовалось уменьшить высоту пенала, отрезав около сантиметра. Задачку эту выполнить в домашних условиях, ручным инструментом, совсем непросто: протяжённый предмет не отпилишь ножовкой ровно, не засунешь в стусло. Такие вещи по хорошему делаются на циркулярке или ленточной пиле, которых у меня нет.

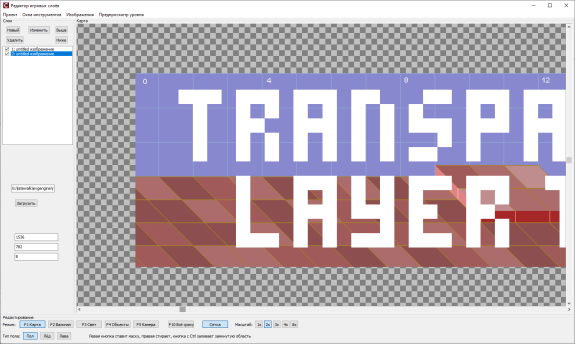

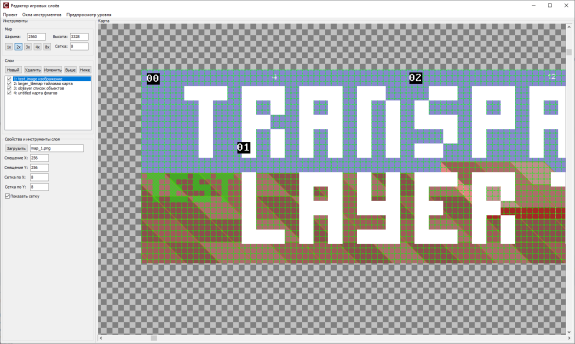

Очередная публикация. Честно говоря, довольно проходная, как самому мне кажется, так как история не такая уж интересная: о создании самопального SDK на базе кросс-компилятора языка C (SDCC) для 8-битного ретро-компьютера ZX Evolution.

Особенно проходная получилась КДПВ. Вообще не было идей, что там изобразить.

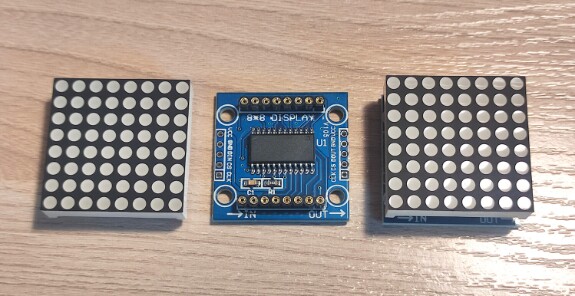

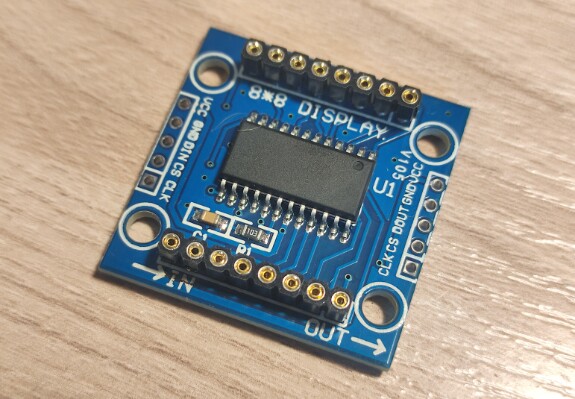

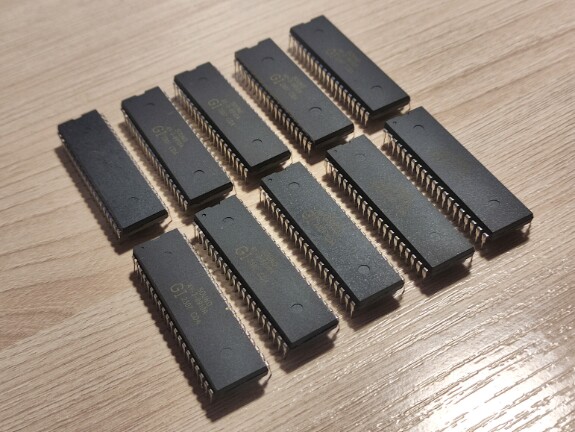

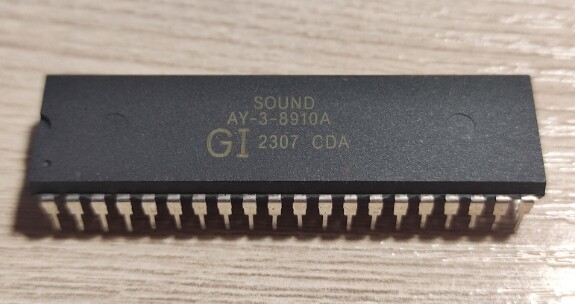

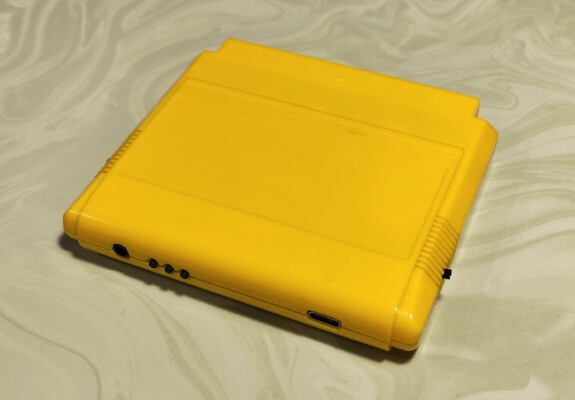

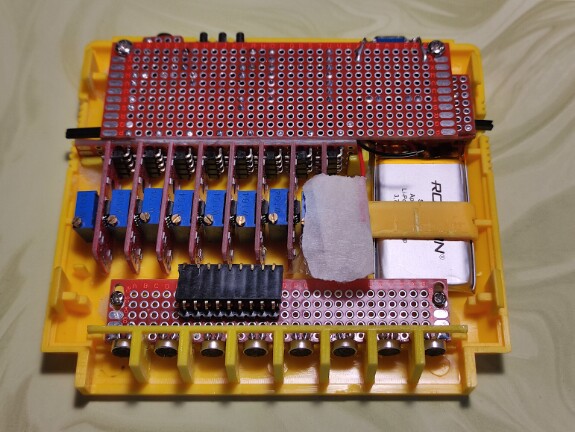

Пока ко мне едут детали то для одного проекта, то для другого, я занимаюсь вопросом, для которого едут третьи детали. Это маленькая необязательная часть для большого «AY-оркестра»: анализатор сигнала типа «осциллограф» на светодиодной матрице 8 на 8. Он не нужен для работы звука, но нужен для визуального эффекта: люди в нашу эпоху любят глазами, и проект нужно представить на видео.

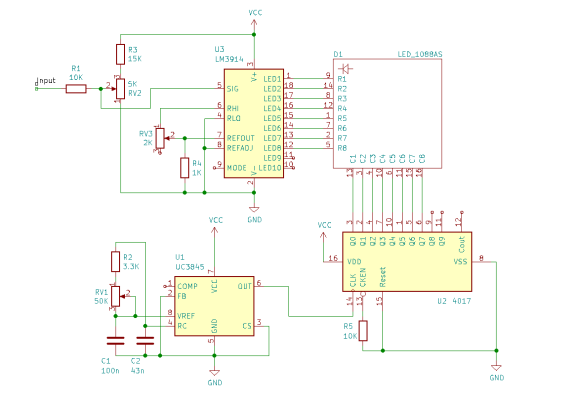

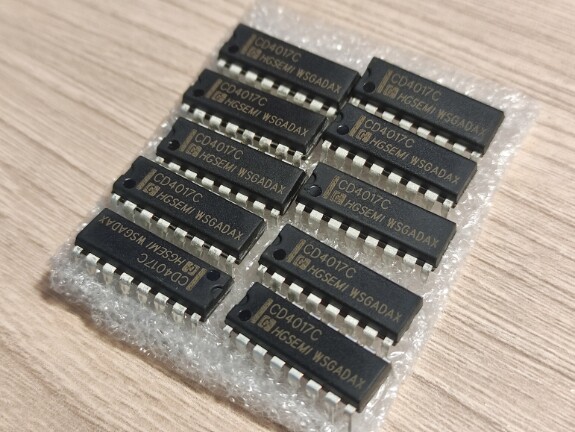

Конструкция устройства родом из 70-х: готовая микросхема анализатора уровня LM3914, которая обычно применяется для индикатора в форме прыгающего столбика, плюс счётчик Джонсона CD4017 и генератор частоты на NE555 для создания горизонтальной развёртки сигнала. В моём случае генератор выполнен на ШИМ-контроллере UC3845, чтобы уменьшить количество деталей, но суть точно такая же.

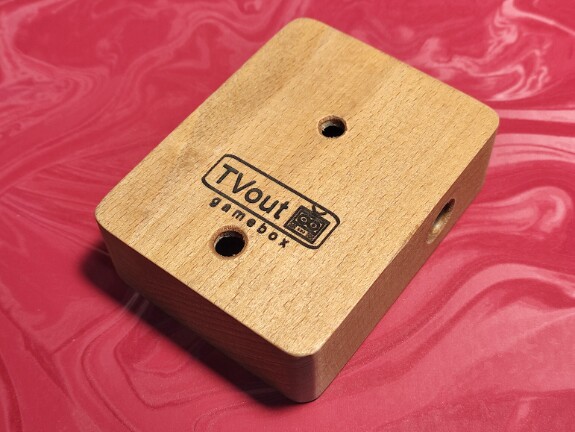

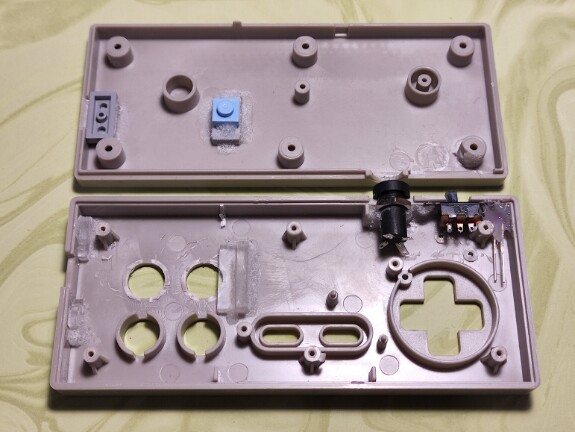

Попробовал отгравировать на джойстике название проекта своим домашним 5-ваттным лазерным гравером на базе CNC 3018. Получилось так себе, но что-то получилось.

Ранее я вырезал этим лазером тестовые детали из картона, бумаги, ткани, тонкого пластика. Гравировку я пробовал только однажды, тогда она была векторная — ничем не отличается от резки, только маленькая мощность. Сейчас же был первый опыт гравировки из растрового изображения, «с заливкой».
