Ещё ЖК-дисплейчики
Прибыли ещё алфавитно-цифровые жидкокристаллические дисплейчики. Теперь у меня их целая коробка, всех сортов.

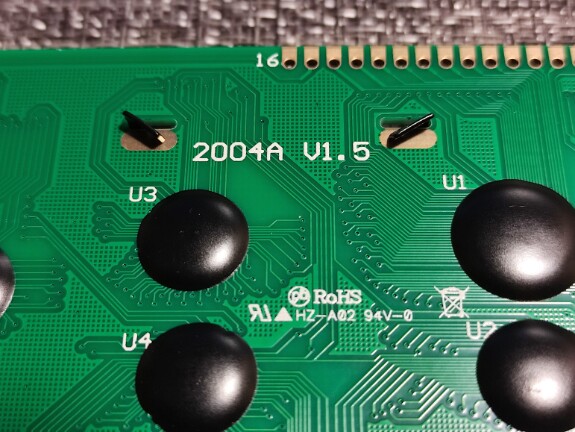

Для начала, прибыл ранее заказанный 2004 с инверсной подсветкой. Если кто не знает, цифра — это два значения по два разряда, количество символов в строке и количество строк. То есть, 4 строки по 20 символов.
Такие дисплеи отображают только текст, поле отображение состоит из знакомест 5 на 7 пикселей, а шрифт зашит в сам дисплей. Но можно загрузить 8 своих собственных символов. Последнее позволяет извратиться и сделать как-бы-сегментный дисплей с большими цифрами.

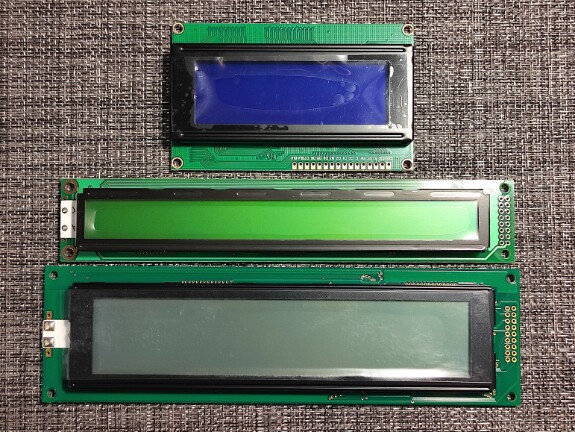

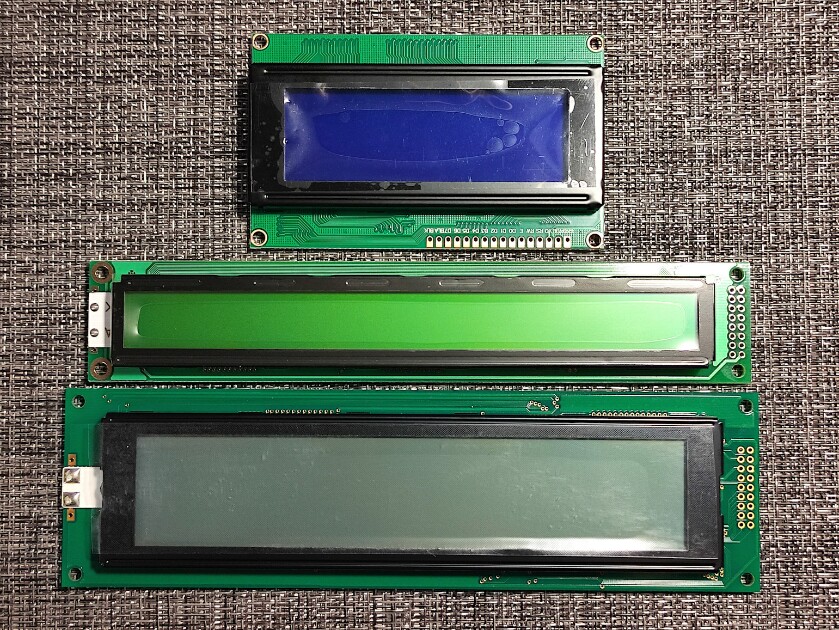

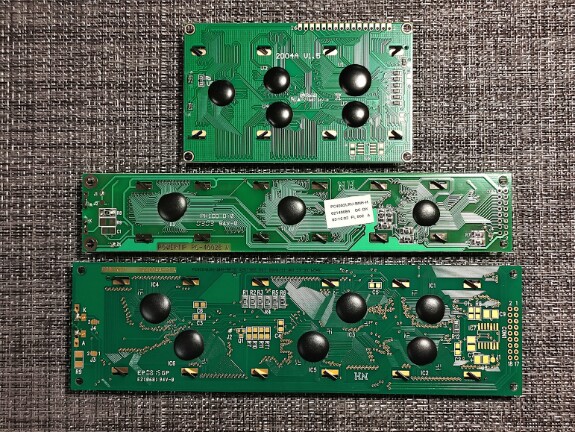

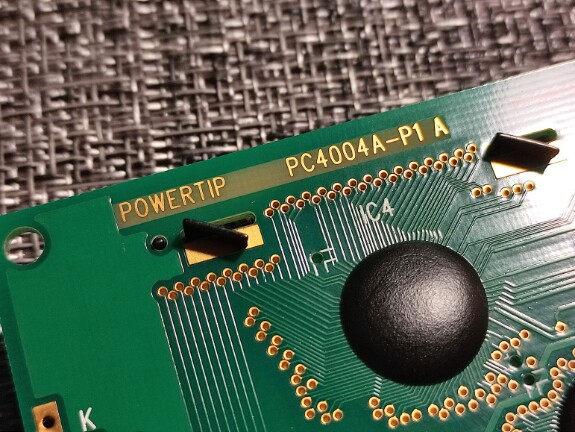

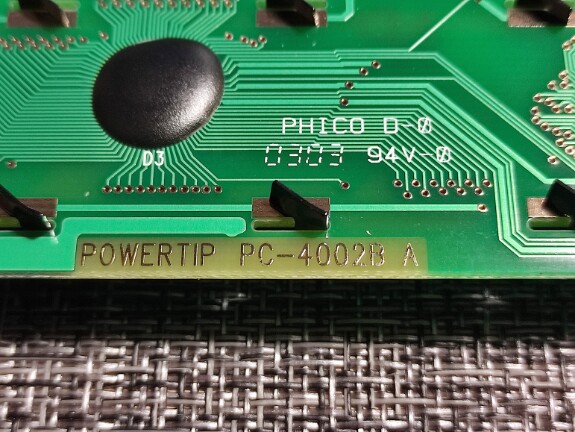

Подобные дисплеи раньше применялись повсеместно, в любой технике, а потом просто устарели. Но до сих пор производятся, плюс есть старые запасы. Бывают дисплеи 8x1, 8x2, 16x1, 16x2, 20x2, 20x4 символов. И я думал, что на этом всё, пока недавно на Авито мне не попался интересный лот: 40x2 и 40x4! И конечно же я купил.
Стоили они всего-то 200 и 400 рублей соответственно, итого с доставкой по Москве вышло 749 рублей.
Теперь в моей коллекции нет только однострочных дисплеев. Они есть на Али, но цены сильно кусаются, типа 800 рублей, при том, что ходовой 1602 при желании можно купить примерно за 250.
Также вроде как существуют восьмистрочные, и заиметь такой было бы крайне интересно, но мне не попадались. Я знаю, что контроллер HD47780, на котором основаны такие дисплеи, поддерживает максимум 80 символов, значит восьмистрочные были бы типа 1008. Найти такие я не смог.
Не знаю, куда применить всё это добро, но артефакты это весьма любопытные. Может придумаю им дело со временем.
разное
барахлишко
дисплеи
Виталик Ершов
у хорошего знакомого очень много разных дисплеев для поделок. В основном с разборок оборудования.
Sep 10 2025 21:19
1
shiru8bit
Виталик Ершов, у меня к ним какая-то слабость. Сама собой подобралась небольшая коллекция, и я сначала планировал просто сделать большой обзор их всех (как обзор Ардуин), но потом начал добавлять, добавлять, чтобы обзор вышел поинтереснее, и надобавлял целую немаленькую коробку. Уже еле влезает всё добро
Sep 10 2025 21:30
1
Виталик Ершов
у меня началась такая тема с кариками и старым ПК железом)) Очень нравятся старые видюшки, звуковые карты, материнки. В них какая есть какая то магия!))
Sep 10 2025 21:33
Санёк Сушка | Саня, Тащи!
Кажется он начал коллекционировать ЖК-дисплеи!!!
Sep 15 2025 10:31
Vitold S.
По дисплеям вопрос. Есть такой преобразователь для этих дисплеев делающий из них i2c, но прошивка не дает печатать русские символы. Есть ли способы полностью русифицировать эти дисплеи. Еще заметил, что с преобразователем i2c иногда возникают проблемы. Посмотрел код, но не вижу явных проблем. Возможно проблема в таймингах. Ты не разбирался в этом?
Sep 15 2025 17:13
shiru8bit
Vitold S., символы зашиты в сам дисплей, к сожалению. Есть версии с русскими символами, есть без них. И загружать весь шрифт нельзя, только восемь символов. Но возможен лайфхак, в эти восемь символов засунуть уникальные по начертанию кириллические буквы, а остальные брать схожие латинские. Вероятно надо динамически подгружать те буквы, какие нужны сейчас, вряд ли так совпадёт, что нужны прямо все сразу. Ещё есть вариант загрузить 8 символов псевдографики и отображать гигантские буквы, как здесь: https://community.alexgyver.ru/threads/russkij-shrift-na-lcd1602-uchim-kitajskij-displej-russkomu-jazyku.6615/
Sep 15 2025 17:22
shiru8bit
Vitold S., глюки с преобразователем пока не ловил. но я особо и не трогал их. Попробую через время, и потом напишу пост про это.
Sep 15 2025 17:23
