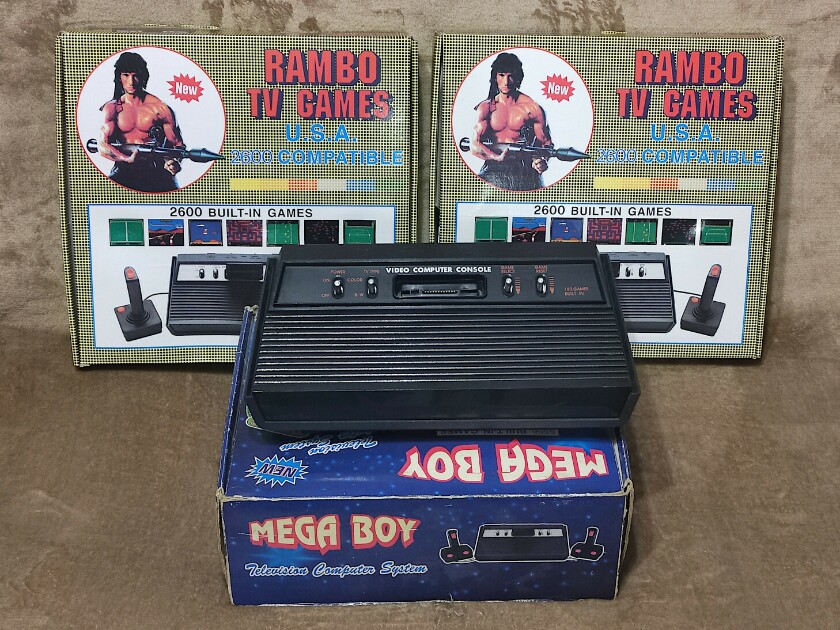

После недавних приобретений у меня скопилось немало консолей системы Rambo, иначе говоря, клонов Atari 2600. На данный момент их аж четыре штуки. Мне столько, конечно, не нужно, и самое время поковыряться с ними, чтобы потом задонатить излишки.

Главная задача, которую мне нужно решить для всех четырёх консолей — AV-мод, то есть подключение к композитному видеовходу, чтобы обеспечить возможность адекватной эксплуатации в современном окружении. В интернете есть много схем, но есть нюансы, ошибки, недоработки, и так далее.

Нюанс первый. Несмотря на визуальную почти-идентичность, видов Rambo и прочих клонов есть пара десятков. Например, первый экземпляр платы у меня такой, на чипе UMC 6591 (6502+TIA+RIOT в одном корпусе):

А вот фото из интернета, объясняющее, к каким точкам подключаться. Как говорится, найдите десять отличий:

Таким образом возникает проблема нахождения точек подключения. Но для начала нужно сделать то, что я буду подключать. Схемы, найденные в интернете были усреднены в следующее решение:

Проблема нахождения точек подключения решается или методом осознанного тыка, или применением осциллографа. Пока в ход пошёл первый вариант. По наличию экранировки я легко вижу глазами, где на плате находится антенный модулятор, и какие дорожки к нему идут. Это плюс и минус питания, а также должно быть ещё два сигнала. На плате наблюдается всего один, это оказалось видео. Подходящий по уровню сигнал видео находится до резистора. Звук идёт в отдельную часть модулятора, находящуюся вне экрана, его легко нащупать, запустив какую-нибудь игру и потыкав проводком в похожие на нужные дорожки.

Однако, нюанс второй: результат неудовлетворительный. Изображение чёткое и яркое. А вот звук тихий и с гудением 50 Гц. Похоже, нужно добавить каскад усилителя звука, а значит, платку мода нужно переделать заново. И неплохо бы придумать способ её удобного крепления.

Ну я тогда по новой (это становится девизом моего блога).
