Крепёжные работы

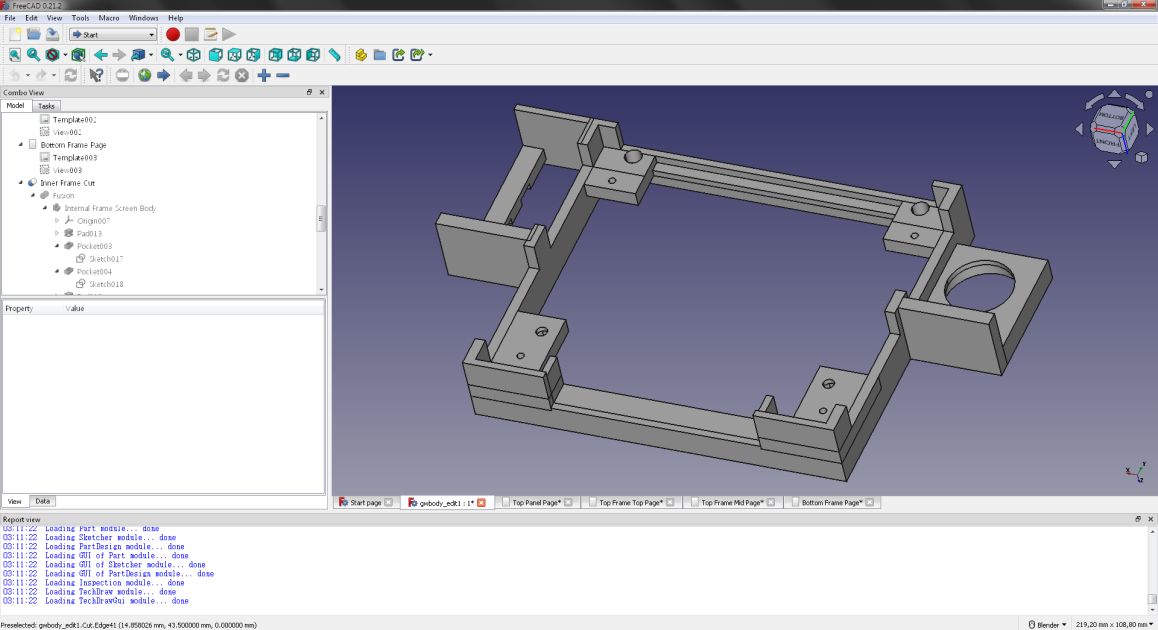

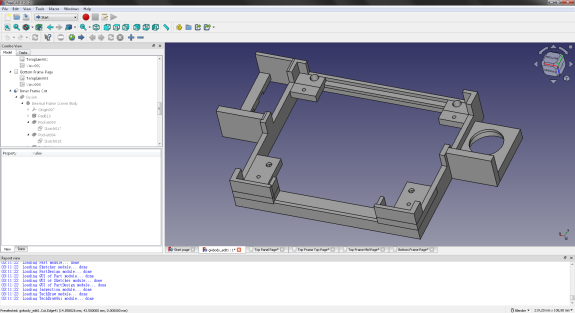

Обновил проект внутренней рамы для крепления некоторых деталей, напечатал её новую версию, новую рамку, закрепил некоторые детали.
Из изменений: посадочное место под динамик, вырезы для прокладывания проводов к кнопкам, ребро жёсткости сверху, изменение габаритов посадочного места под аккумулятор и дополнительные ограничители для него же.

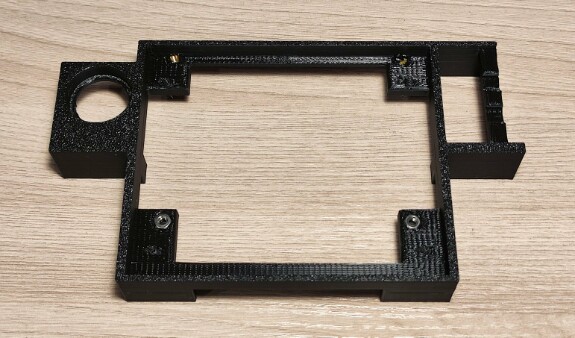

Далее напечатал. Сначала хотел делать из PETG, но ошибся с соплом, получилось не очень, и пока что вышло, что напечатал из чёрного PLA.В принципе, вообще без разницы, это внутренняя деталь, не несущая ни механической, ни термонагрузки.
Вышло не совсем идеально. Ну и ладно. Снизу была куча поддержек, выглядит не очень. Пару размеров я чуть подредактировал, а на этом экземпляре просто где надо подточил.
Динамик я решил ставить не абы какой, а пьезоэлектрический. Этой штуке не нужен хороший или громкий звук, так что пойдёт. Зато этот динамик российского производства! Третий отечественный компонент.

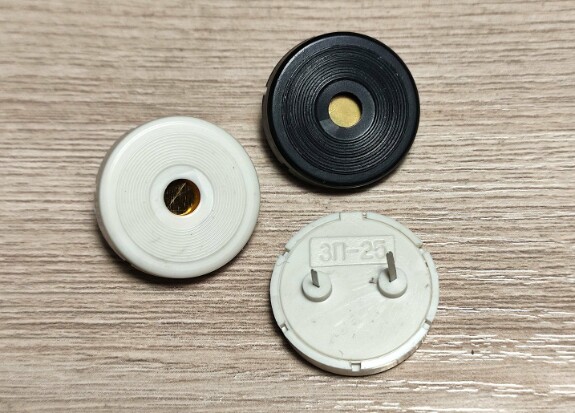

Забавно, что я не знал про существование ЗП-25, и вообще моделей дальше 5-ой, которые отличаются компактностью. Нагуглил, что такие бывают, заказал два, а потом, пока они ехали, нашёл у себя в закромах плату на разбор, на которой стоял точно такой же чёрный!

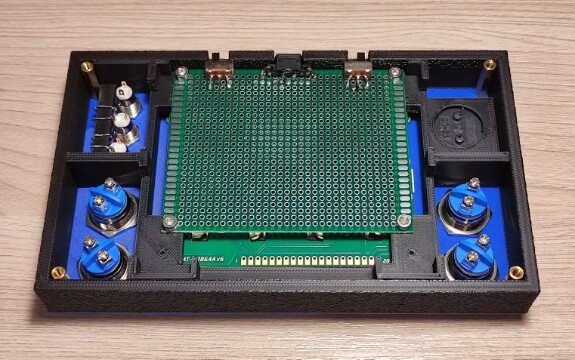

Конструкция вся задумана разборной, поэтому собирается на шурупы и винты. Закладные гайки сверху нормальные, 5-ти миллиметровые, а вот в середине очень мало места, поэтому вплавил самые обычные M3, у них высота всего 2.5 миллиметра. Держатся нормально.
Далее сделал во внешней рамке вырезы под выключатели и напечатал новую версию из чёрного PLA. Попутно решил попробовать режим fuzzy skin, дающий шершавую поверхность на краях слоёв. Смотрится и щупается поинтереснее.
Немного промахнулся с дырками, поэтому напечатал ещё раз, с другими настройками, и вышло ещё лучше. Но это тестовый вариант, а не окончательный. Я хочу, чтобы финальный результат не выглядел напечатанной самоделкой, и пока пробую варианты, как и что можно сделать.

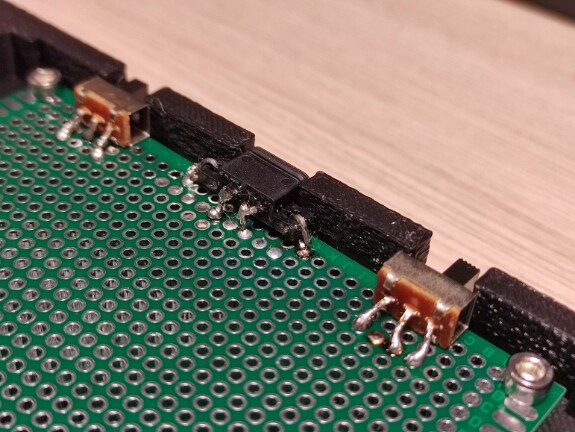

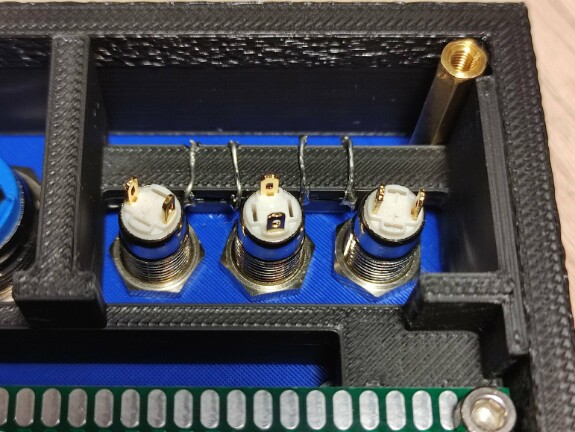

Закрепил на плате два выключателя (питание и звук), а также разъём USB Type C для зарядки. Я решил использовать отдельный разъём, а не установленный на плате, чтобы иметь возможность маневра при размещении деталей.
Детали закреплены тупо пайкой. за их выводы, плюс проволочные ножки от разъёма-гребёнки. Почему-то в этот раз последние не захотели лудиться даже после зачистки и с применение хорошего флюса, вышло неаккуратно.

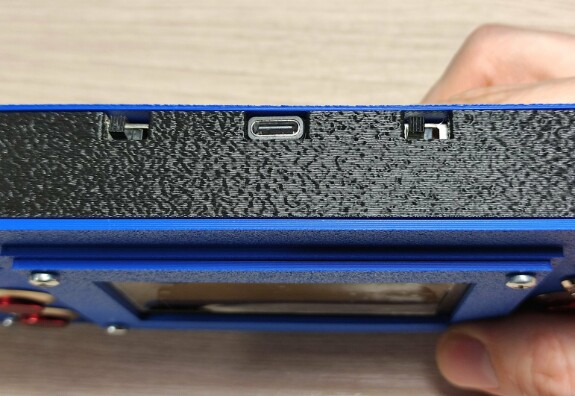

Но снаружи смотрится нормально и держится крепко. Задняя панель напечатана тоньше, чем должна быть, поэтому в тестовой сборке прилегает неплотно.

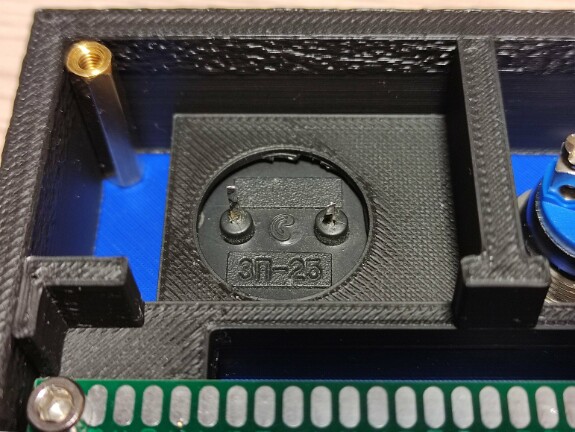

Динамик крепится просто укладыванием в нишу. Почему-то старый чёрный динамик оказался чуть меньше, чем новые белые, и если белые входят с небольшим трением, чёрный болтается. Намотал на него виток синей изоленты. Синяя изолента решает.
Хуже всего вышло крепление двух тактовых кнопок. Я закрепил их проволочной петлёй на ножках, и при нажатии одна из них заедает. Скорее всего ей не хватает высоты, надо чуть сточить посадочное место, и закрепить наверное лучше клеем.
В целом дело движется. Но впереди ещё целая куча задач.
