Не будем чередовать клоны с клонами, и просто совершим акт четвёртый, заключительный, под названием «глаза боятся, а руки делают».

Обдумав задачу некоторое время, я составил чёткий план действий, как и чем я могу её решить в домашних условиях.

Для начала, как соединять дорожки. Нужно зачистить паяльную маску на плате на каждой дорожке, но сделать это с некоторым шагом между местами зачистки, и очень осторожно, не затрагивая соседние дорожки — тогда оголятся пятачки, имеющие отношение только к каждой конкретной дорожке, и к ним будет можно припаяться, не перемкнув их между собой, несмотря на размер пятна контакта с жалом паяльника, превышающий ширину дорожки.

Чем соединять: очень тонкой проволокой. Сначала я думал взять тонкий лакированый провод от какой-нибудь микро-релюшки, но потом решил применить жилы от многожильного электрического провода. Они как раз имеют толщину около 0.2 мм. Недостаток в отсутствии изоляции, но это же и достоинство: не надо её зачищать, проще припаяться, а отсутствие замыканий можно обеспечить чисто геометрически, разведя проволочки в пространстве. После пайки проволочки зафиксируются в двух точках, а так как они очень короткие и хорошо держат форму, они никуда уже не денутся с проложенных трасс.

Наконец, как увидеть хоть что-то в процессе работы. Я взял старую большую раскладную лупу 2х, положил её набок, а сверху положил телефон, включённый на увеличение 10х.

Получился импровизированный электронный микроскоп (не тот, которым смотрят атомы, а который для пайки). Сбоку подсветил настольной лампой так, чтобы не перекрывать свет руками. Видно плохо и мутно, но явно лучше, чем ничего.

Далее пошёл процесс. Взял самый тонкий скальпель, и, ориентируясь на экран телефона, коснулся им нужных дорожек в нужных местах.

Постепенно осторожно сцарапал с них маску. Спасибо графическому планшету и видеоиграм — они дали богатый опыт смотрения в одно место при выполнении точных операций руками в другом.

Далее пайка. Навалил безотмывочного флюса (NC-559-ASM) на зачищенные места.

Взял самое тонкое жало для паяльной станции, какое у меня есть, взял чуть припоя, и под увеличением потыкал в места зачистки. Флюс очень неплохой, зачищенные дорожки сразу залудились.

Взял проволочку от сетевого провода. Сначала я отрезал её от исходного провода, попытался прицелиться ей в место пайки, держа в пальцах, и сразу же её потерял. Буквально моргнул глазами, вот она была в пальцах, и вот её нигде нет. По крайней мере, в приставку она не завалилась, и на том спасибо. Пару дней спустя я её таки нашёл на полу, взял в пальцы, чтобы отнести в мусор, и она снова исчезла, и больше не находилась.

Следующий подход сделал иначе: оставил проволочку на самом проводе и держал в пальцах сам провод. Ткнул проволочкой в флюс в нужном месте на плате, потыкал паяльником. Так удалось припаять её к дорожке. Зафиксировал рукой (упираюсь в корпус, чтобы не было тряски и смещений), отрезал кусачками нужную длину. Повторил дважды.

Следующий этап оказался даже чуть сложнее. Нужно было припаять торчащие концы к контактам слота картриджа. Сама пайка проста — накинул флюса, припаял, контакты относительно размера дорожек большие (целый миллиметр ширины).

Но сначала нужно было погнуть проволочки по нужной трассе и обрезать их так, чтобы концы упирались в нужные контакты. Сделал это пинцетом, кусачками и зубочисткой, потом припаял. Визуально получилось сомнительно, но держится нормально, контакт есть.

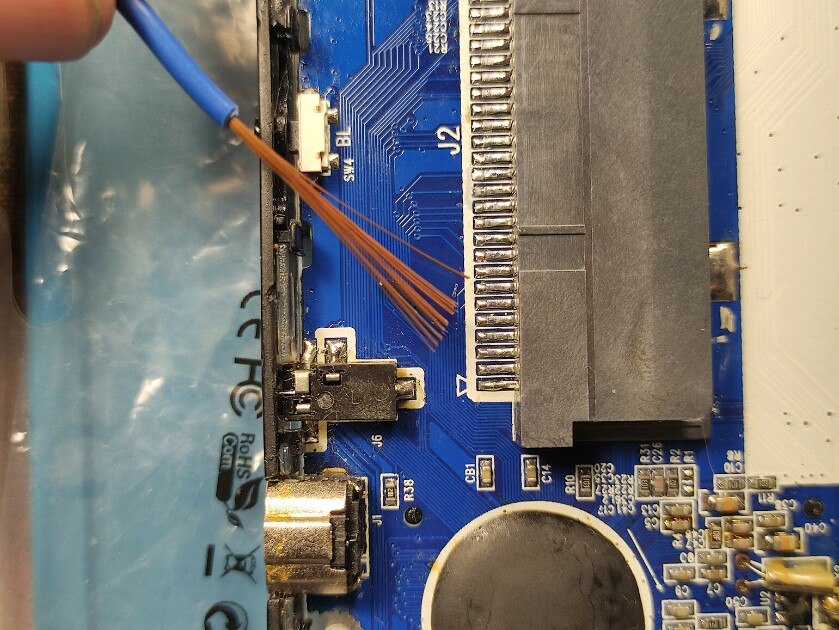

Проделал эти операции, соединения готовы. Собрал консоль и включил. Первая попытка провалилась: снова мусор вместо Nintendo, но теперь другой. Предположил, что мог плохо припаяться к дорожкам. На фото видно, что так и было, первая попытка пайки оказалась весьма корявой (делалось на весу с применением акробатики).

Снова разобрал, навалил ещё флюса и пропаял соединения ещё раз, теперь прижимая уже зафиксированные за другой конец проволочки зубочисткой. Пайка получилась значительно лучше, и… заработало!

Пожалуй, это был самый простой и сложный ремонт в моей практике одновременно. Простой: для решения проблемы нужно было соединить всего три проводка, не нужно было искать, покупать и долго ждать какие-либо запчасти. Сложный: с инструментами домашнего уровня это была чёртова микрохирургия. Пора копить на нормальный микроскоп, хотя бы с 20-кратным увеличением. Вероятно за 20К.

Незадолго до начала ремонта вышел на связь продавец, сообщил, что решение искал и не нашёл, информации по приставке в интернете мало, ни у кого такой проблемы не бывало, но он уверен, что надо просто протереть контакты картриджа спиртом, и всё будет работать. После ремонта я прислал ему фото с обнаруженной проблемой. Эти доказательства он посчитал достаточными и предложил компенсировать ремонт в размере тысячи рублей. Меня это устроило, так как результат ремонта я уже знал, а консоль изначально была частично рабочей.

Плюс один в коллекцию!
