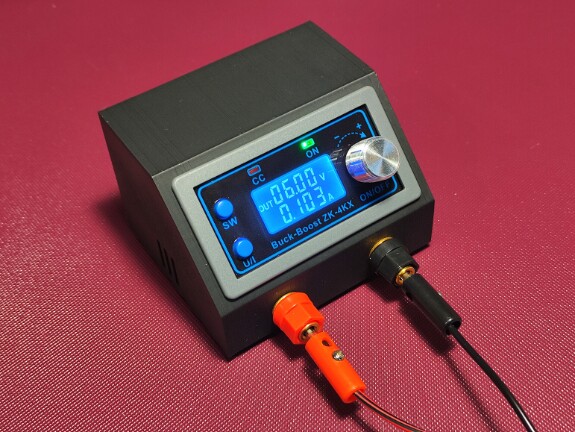

В общем-то сразу по завершению предварительной сборки я аппарат спаял, и он сразу заработал. Но я ещё погонял его пару дней, прежде чем делать пост. Внимание, сходу выполняю смертельный номер: мой первый в жизни видеообзор, и мой закадровый голос!

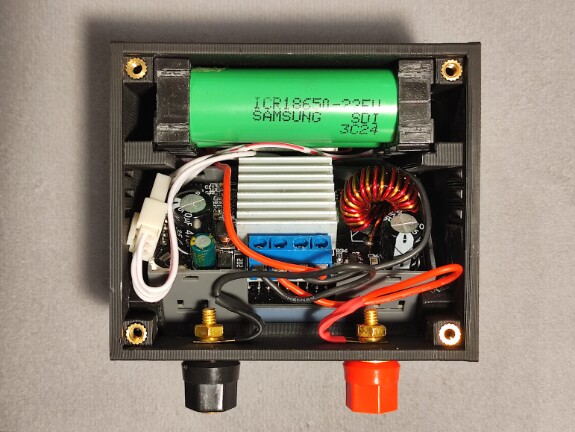

Далее текстовая часть. Внутри вышло довольно тесновато, но сойдёт. Сначала я собрал как есть, но быстро понял, что надо бы добавить светодиод зарядки. Светодиоды на плате, конечно, есть, и их слегка видно в щель рядом с разъёмом, но это неудобно.

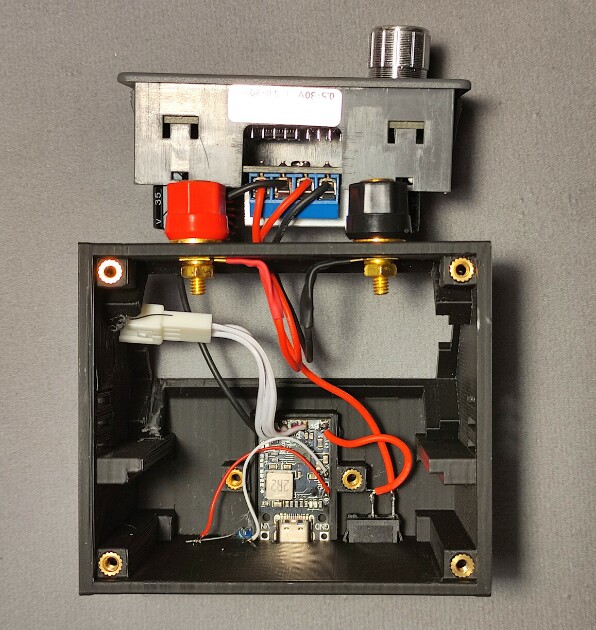

На модуле заряда-балансировки изначально предусмотрены контакты под него. Просверлил дырку в корпусе. Очень неудачно, она почти упёрлась в подиум для модуля заряда. Пришлось подрезать скальпелем, пока диод таки не влез. Но влез.

При заряде диод светится, после заряда погасает. Добавил дырку для диода в модель на случай повторения конструкции, а также поменял диод и выключатель местами, так будут короче проводки.

Теперь о том, как всё это добро работает. Хотя у модуля всего три кнопки и энкодер (две явные и ещё нажимается ручка), в нём есть куча всяких функций.

Можно выставить напряжение, ограничение тока, посмотреть вольтаж входного напряжения (аккумулятора в моём случае), текущее потребление в амперах и ваттах, узнать время работы, включить-выключить выход. Управляется это весьма запутанным образом, есть и долгие нажатия, и двойные.

Сразу обнаружилось неудобство: при включении выход сразу работает, и его можно выключить, тогда как в нормальных ЛБП он по умолчанию выключен и включается кнопкой, которая ещё и светится, защита от дурака. Я было подумал, что можно добавить ещё одну кнопку для этих целей, и диод, показывающий состояние выхода, а может и релюшку, которая гарантировано разрывает цепь при включении. Но потом нагуглил инструкцию на этот модуль, и оказалось, в нём есть возможность поменять состояние выхода по умолчанию. Правда, всё равно не очень удобно: когда выход отключен, не показывается выставленное для него напряжение, и нужно нажимать кнопку U/I, чтобы увидеть уставки, а на нормальных ЛБП оно видно всегда. Но хоть какая-то защита. И ещё момент: после отключения выхода и смены уставки по напряжению, при включении на выход кратковременно пойдёт предыдущее выставленное напряжение. Стрёмновато.

Что касается предельных значений, обещают до 30 вольт и 4 ампер. Но подводный камень в том, что 4 ампера будет на 12 вольтах на выходе, и при этом преобразователь сильно греется и нуждается в вентиляторе, а на 17 вольтах максимальный ток 2 ампера. В общем, это маломощный прибор, и не стоит пытаться его нагружать слишком сильно. Табло покупателя на 12 вольт 0.3А тянет, и на том спасибо.

Ещё напрягают крокодилы на купленных мной проводах. Силиконовый кембрик, в котором они находятся, дико скользит, и нажать через него на пипку очень сложно. Пока не знаю, что с этим делать, потому что в продаже либо такие, либо без изоляции. Будем искать.

Ну а так — работает! С этим сайд-квестом покончено, можно переходить к наладке с его помощью других проектов.
