Пора заняться установкой напечатанного обвеса на 3D-принтер. Собственно, установил ещё вчера, а теперь подснял, что вышло, и накатал пост.

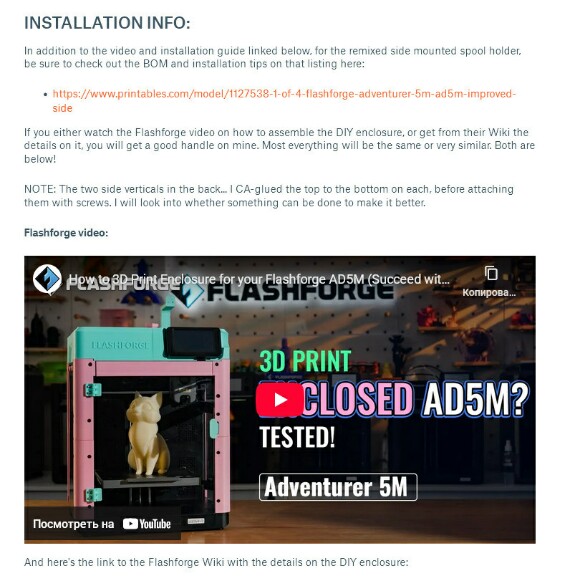

Дело это творческое. По какой-то причине автор решил, что его обвес не требует инструкции, а также предпочёл размазать всю информацию о нём примерно по трём разным проектным страницам в виде огромных стен текста, где непонятно, что имеет значение, а что нет (история изменений, отличия от других проектов). И сводится это к тому, что «посмотрите видеоинструкцию на установку официального обвеса, и вы наверняка сами разберётесь, как ставить мой». Или почитайте PDF.

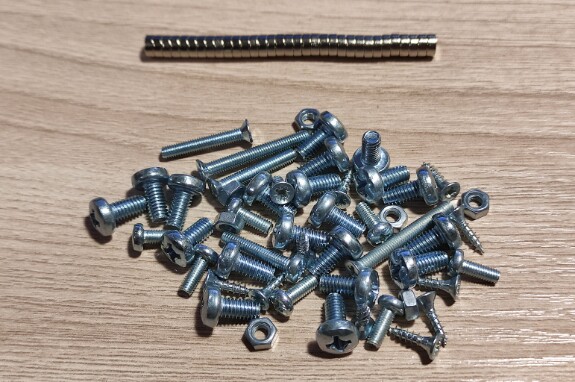

Вот только обвесы отличаются радикально: в одном три кило пластика, а в другом чуть больше полкило. И что куда и чем привинчивать из набора крепежа для оригинального обвеса, в котором аж четыре вида винтов и саморезов — сходу совершенно непонятно.

Автор даже не удосужился выложить фотки установленного обвеса, где хотя бы было видно, что и где должно располагаться. Видео для официального обвеса тоже не отличается вниманием к деталям и многие вещи пропускает типа как очевидные (для того, кто уже это делал).

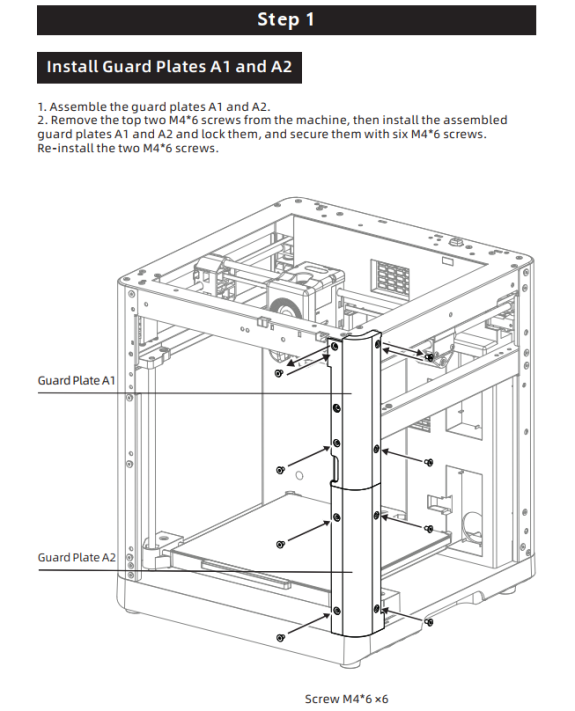

PDF-инструкция сильно лучше и подробнее, но опять же, обвес сильно отличается. А некоторых вещей, типа обрезков PTFE трубок, у меня в комплекте просто нет, их нужно покупать дополнительно.

В общем, пришлось действовать методом тыка. Процесс тыкания законспектировал.

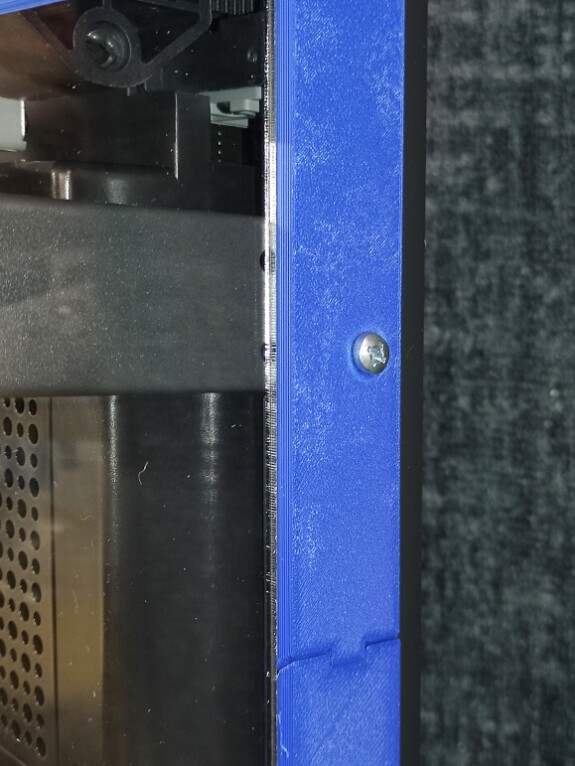

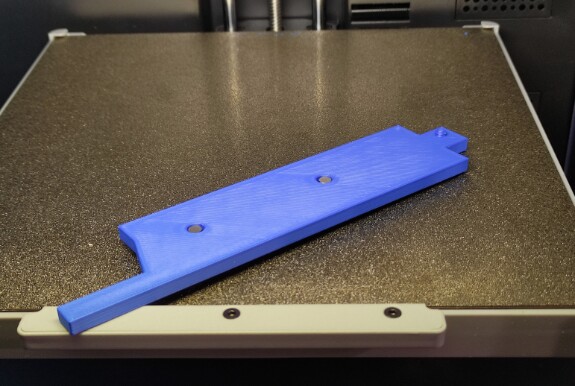

Палки A1 Side, A2 Side крепятся на переднюю вертикальную стойку правого бока четырьмя винтиками M4x6. Верхний штатный винтик рамы выкручивается, остальные три идут в свободные дырки. При этом A1 сверху, A2 снизу, надписи идут внутри, соответственно нижняя половинка получится шершавой (лежала на столике), а верхняя гладкой. Это будет повсюду, частично шершавая текстура, частично гладкая — наверное лучше бы печатать такие детали на гладкой пластине.

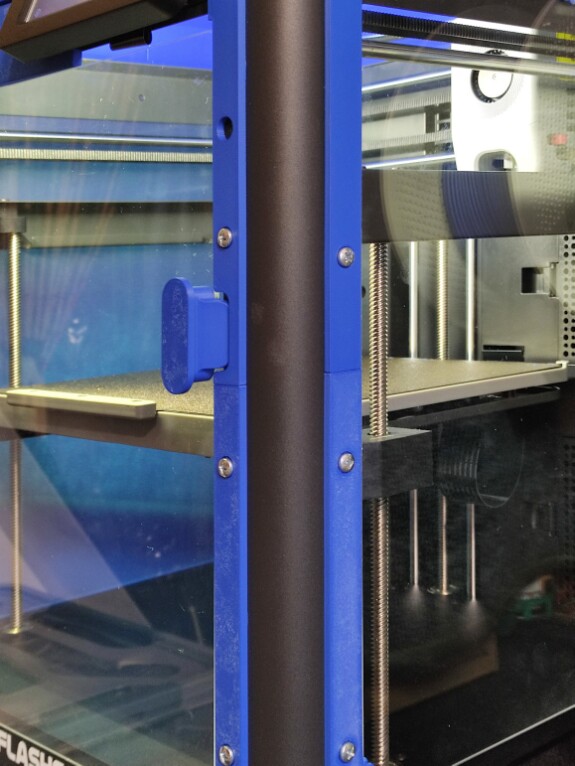

Палки A1 Front, A2 Front крепятся на переднюю вертикальную стойку спереди, где будет дверца. Также четыре винта, верхний штатный выкручивается. Аналогично крепятся B1 и B2 Side и Front. Перед установкой Front нужно прикрутить к палкам две петли винтами M3x8 с гайкой. Гайка вставляется в дырку, петля накладывается заподлицо на свою площадку.

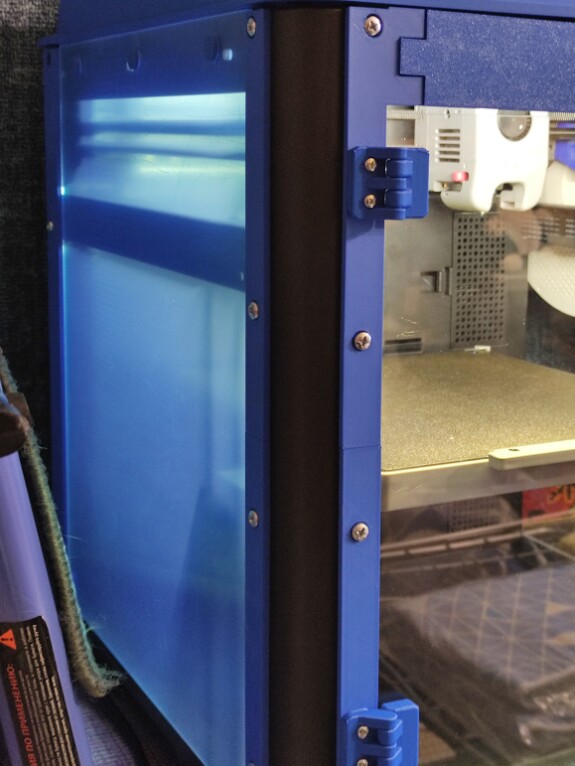

Панели C1 и C2 крепятся на заднюю вертикальную стойку слева. У них всего два винтика сверху и снизу и зацеп между собой. Оба винтика штатные, причём снизу это саморез. Посередине стойка ничем не фиксируется и сильно болтается. Очень сомнительное решение. Эти две детали рекомендуют склеить вместе, но проблему прилегания это не решает. Зато в районе верхней стойки есть ещё винтики, и я просверлил панель для закрепления хотя бы на третью точку. Под этот винтик нужно подложить какую-нибудь шайбу, чтобы он не продавливал пластик. Я сделал её из гайки M4, немного раздраконив дырку дремелем.

Аналогично крепятся панели D1 и D2. В них тоже просверлил дырку для дополнительной точки крепления и склеил стык. Далее в шесть круглых затычек на суперклей вклеивается шесть неодимовых магнитиков, и ещё два в ручку для дверцы. До кучи сразу вклеил ещё 16 магнитиков в верхний бортик.

Шесть затычек пихаются в дырки на боковых стёклах, по три на стекло. Стекла пихается в пазы на нижней части пластиковых рамок. Сверху их держат магниты. Опять же очень сомнительная история, хлипкая, негерметичная. Думал, дребезжать будет будь здоров, но оказалось, что вроде нормально. Если что, на этот случай у меня есть герметик и термоклей.

Ручка крепится на два маленьких самореза к дверце. Дверца крепится к петлям, два самореза на петлю. Затягивать сильно их нельзя. Впрочем, и не выйдет, в петлях дырки слишком большие, и саморезы прокручиваются. Но кое-как держатся. Лучше бы заменить их винтами с гайкой или хотя бы саморезами потолще. Ещё на два самореза крепится ручка верхней крышки.

До сих пор всё устанавливаемое более-менее напоминало официальный обвес. Далее пошли нововведения. Пластиковая накладка идёт поверх надписи Adventurer. Крепится тупо на двух магнитах, ни одного винтика. По факту магнитики совершенно её не держат, она падает. Щелей в корпусе и так навалом, практической пользы от этого элемента нет. Проще сразу выкинуть, или приклеить, чтобы наверняка.

Теперь самое сложное. Другая конфигурация подачи пластика и другая держалка катушки. Здесь мои полномочия всё. Никаких инструкций, разбирайтесь сами, нахрена нужны эти детали и винтики. Есть куча фоток, как всё это красиво висит, но ни одной, где было бы видно, как, что и куда закрепляется. В качестве инструкции предлагаются фотки других деталей, находящихся неизвестно в каком месте. DIY в худшем его проявлении: человек смог сделать вещь, выложить её для публики, но не снабдил внятным описанием.

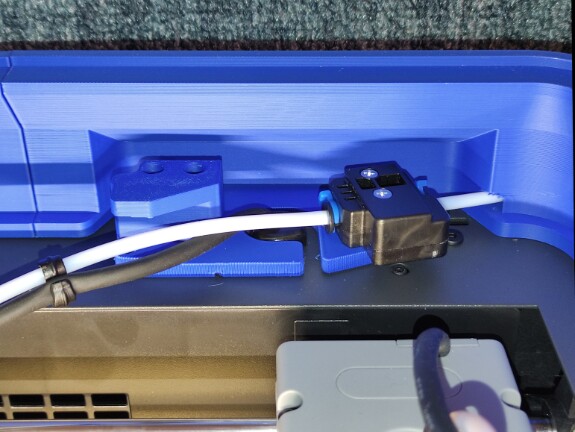

С помощью такой-то матери, посредством разглядывания картинок, таки удалось понять, чего от меня хотят. Одна деталь скрепляется с другой винтиком с гайкой. В конструкцию запрессовываются две гайки. Датчик филамента снимается с родного места и ставится на эти гайки. На старые дырки крепления датчика вкручивается пара винтиков. Также на два длинных винта прикручивается пластиковая бобышка непонятного назначения, видимо направляющая для подачи филамента.

Далее установка верхнего бортика. Четыре куска собираются на защёлки и кладутся сверху. К корпусу их должны прижать магниты. Они не держат совершенно. Можно поправить дело заменой магнитов на более крупные. Подумаю.

Наконец, финальный штрих: удаление синих защитных плёнок со стекол. Тут я на время возненавидел этот набор. Стоило снять плёнку, и в ту же секунду вся пыль со всей квартиры примагнитилась к стеклу. И удалить её очень тяжело. Или пыль, или разводы антистатика, или отпечатки пальцев. На двух панелях снимать плёнку не стал, мне оттуда заглядывать незачем. Сам корпус полон щелей и неплотно прилегающих элементов, ничего толком не закреплено. Просто хлипкая погремушка. Если бы я вырезал корпус тупо из картонной упаковки от самого принтера, было бы надёжнее.

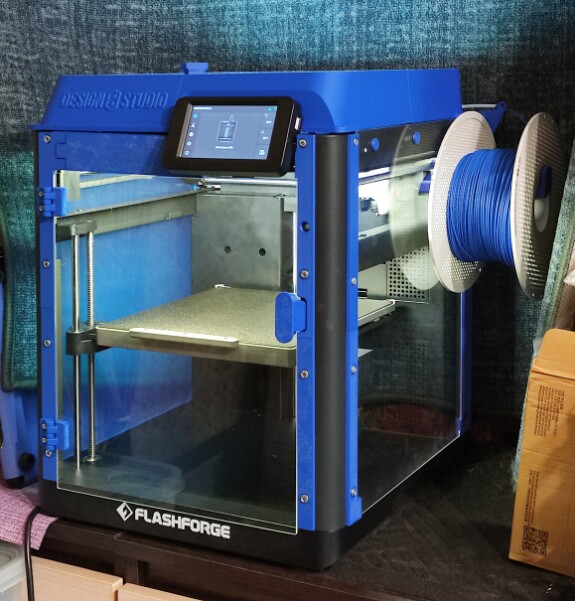

Резюме: кит установлен, и это шляпа довольно сомнительного характера. Если бы я мог дать совет себе прошлому, я бы сказал: бери лучше сразу Pro или что-то другое. Ну а нынешний я свою проблему решил: несанкционированный доступ котов ограничен. Но я не очень доволен. Но доволен. Но не очень.

Далее ещё нужно дождаться мелочи: PTFE трубку, камеру, гарантийный и дополнительный хот-енд, и так далее. Но это всё уже не критично. Принтер к работе и новым проектам готов!
