Здравствуй, дружок!

Давненько ничего не писал, так что не буду тянуть кота за хвост и сразу перейду к основной мысли:

Если смотреть чуть шире и не загонять свой бедный мозг в рамки названий, то в итоге в SMDI мы имеем два канала с данными: зеленый и синий.

И движку глубоко пофигу, откуда эти данные там взялись. Равно как и пофигу на то, какие постфиксы были у файлов, из которых мы эти данные взяли.И раз пофигу движку, то почему не должно быть пофигу нам? Нам, как и движку, важно не то, откуда пришли данные, а то, какие эти данные. Сейчас попытаюсь объяснить.

В случае с Metalness/Roughness мы имеем две карты в Grayscale. В случае со Spec/Glos мы имеем RGB карту для Specular и Grayscale карту для Glossiness.

В SMDI идут две карты в Grayscale. Вроде как это наводит на мысль, что нам нужен Met/Rough, но нет.

И вот тут, вероятно, возникают вопросы.

Те, кто имел дело со Spec/Glos в том же Substance Painter, видели, что Specular - это RGB карта. И что в зависимости от цвета, будет меняться цвет и цвет отражения на поверхности.

И если в SMDI идет Grayscale, а Specular у нас в RGB, то в голове запросто может появиться некая нескладуха.

Нюанс вот в чем: в случае с DayZ используется немного иная схема. За цвет отражения отвечает параметр Specular[] в *.rvmat.

Т.е. потребность задавать цвет отражения через RGB карту у нас отпадает. Но нам все еще необходимо знать, где именно и на сколько сильное отражение будет на модели.

А для этого нам хватит и grayscale карты. Чем ближе цвет к белому, тем сильнее будет отражение на поверхности.

Тут и кроется ответ, почему нам не очень подходит Met/Rough.

Т.е. когда шейдеры будут обрабатывать данные из канала G в SMDI, у нас будет засвеченная поверхность/поверхность вообще без бликов/жуткая каша. Результат итоговый, естественно, еще зависит и от настроек самого rvmat, но... добиться ХОРОШЕГО результата тут не получится. Особенно, если у модели несколько материалов, из которых она сделана.

Какой-нибудь приклад, к примеру, может иметь металлический каркас, но при этом тыльник будет резиновый, заглушки будут пластиковыми, и какие-нибудь накладки деревянными.

Все эти материалы, в идеале, должны иметь разную степень отражений. А еще у этих материалов могут быть потертости. Например на металлических частях могут быть потертости и царапины, там уже виден живой металл. И такие места должны быть немного светлее.

Как ты понимаешь, добиться этого весьма затруднительно, когда у тебя в канале, который отвечает за отражения, однородный цвет.

Еще один нюанс: заключается он в методе, которым зачастую пользуются, для получение металлической поверхности. В дифьюз карту (в основную текстуру) идет черный цвет, а эффект металла достигается за счет Specular.

Чем ближе к черному, тем более матовой будет поверхность, чем ближе к белому, тем более глянцевая.

И вот тут выползает еще один нюанс: Когда модель делают под Met/Roug, то Roughness, если говорить условно, играет ту же роль, что и Glossiness. Но значения инвертированы.

Т.е. Чем ближе к черному, тем более сглаженная будет поверхность, чем ближе к белому - более шероховатая.

Теперь ты понимаешь, почему бездумно пихать карты в SMDI - говно затея? Если нет - подумай немного.

И так.

Как же, все таки, сделать SMDI из Spec/Glos и Met/Rough?

Моя рекомендация вот в чем:

Но да, я понимаю, что это вряд ли произойдет, так что перейдем к варианту через фотошоп.

ambient[] = {1,1,1,1};

diffuse[] = {1,1,1,1};

forcedDiffuse[] = {0,0,0,1};

emmisive[] = {0,0,0,1};

specular[] = {0.35,0.35,0.35,1};

specularPower = 75;

PixelShaderID = "Super";

VertexShaderID = "Super";

В шестой стейдж, который с функцией Френеля, вписываем:

texture = "#(ai,64,64,1)fresnel(0.9,0.8)";

И да, держим в голове основную мысль: не важно, откуда пришли данные в канал, важно, какие именно там данные! Мы можем использовать что угодно, лишь бы оно подходило под наши нужды. Но здравомыслие при этом откидывать тоже не стоит)

Ну, во-первых, из карты Spec. Расчехляем фотошопы и копируем из Spec один из каналов (на выбор, их аж целых три) в канал G.

Или переводим Spec в Grayscale и копируем его.

Во-вторых, мы можем взять один из каналов с основной текстуры.

Выбираем тот, который потемнее (как правило синий) и используем его.

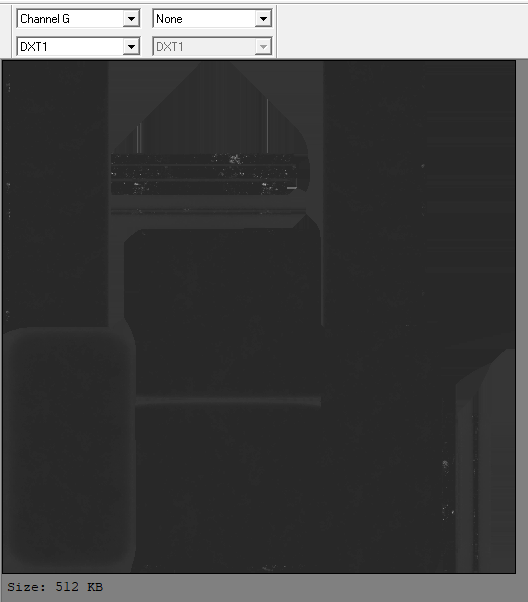

Смотрим на то, что у нас получилось в канале и держим в голове то, что белый цвет - плохо. Как и черный.

В среднем (для крашенного метала), цвет канала должен быть #282828, т.е. темно-серым.

Либо Rough, либо Gloss.

Gloss мы просто вставляем в канал B, Rough - вставляем и инвертируем (и, вероятно, докручиваем)

На совсем крайние случаи мы можем взять самый светлый канал из текстуры и докручивать его, либо взять канал G из нормали.

Но это прям совсем всратый вариант. Максимально всратый. Не делай так без острой необходимости никогда. Иначе будешь проклят!

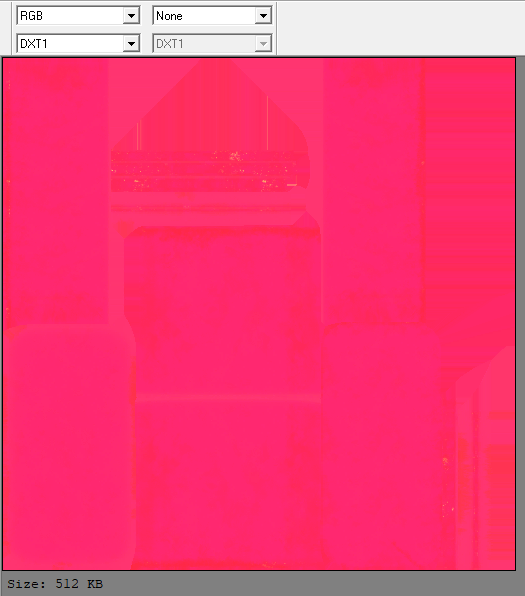

Когда оба канала готовы, заливаем красный канал белым цветом, сохраняем SMDI и идем смотреть на результат.

Скорее всего, с первого раза он нас не устроит. Так что снова идем в фотошоп и корректируем уровни через Яркость/Контрастность, либо Уровни. И делаем это до тех пор, пока не получится то, что нам надо.

НО! Но.

Умея с ним работать, для получения хорошего SMDI будет достаточно иметь модель с хорошей нормалью. Остальное можно будет сделать самостоятельно и достаточно быстро.

Ну и напоследок, вот как, оно может выглядеть на тех настройках, которые я скинул выше
