Флешка для Рэмбо план Б #6
Пока уже готовая статья про UnoCart-2600 ожидает публикации, я наконец-то занялся сборкой оставшихся экземпляров плат.
Самой сложной задачей было припаять чипы в корпусе LQFP100, и сделать это более аккуратно, чем на первом экземпляре, где я погнул выводы и повредил паяльную маску.
Для начала я решил сделать новый подход к применению паяльной пасты. Посмотрел различные видео, и убедился, что имеющаяся у меня паста — какая-то неправильная. Она очень сильно гуще и совершенно не липнет к плате.
Я всё же попытался намазать как смог, на этот раз не так густо, и припаять чип феном. Паста плавится, пайка происходит, но очень плохо: и плавление происходит неохотно, и часть припоя собирается в отдельные шарики, а часть замыкает выводы чипа и не желает растекаться по местам.
Гугление показало, что, оказывается, паяльные пасты хранятся от силы полгода-год, и то, при соблюдении условий хранения. В частности, надо хранить пасту в холодильнике. Если хранить неправильно или слишком долго, флюс в пасте теряет свойства, и она перестаёт работать как надо.
По итогу этих изысканий я решил с паяльными пастами более не связываться — мне не так часто нужно паять такую мелочь, чтобы успевать потратить свежую пасту. Да и как её купишь свежую на том же Озоне или на Али. Проще припаять паяльником по уже известной технологии.
Так я и сделал. Процесс такой: плата заклеивается малярным скотчем, чтобы не припаять лишнего, чип прикладывается на место и закрепляется припоем как попало.
На этот раз решил применять гелевый флюс, который опробовал, когда паял чип в Switch (об этих приключениях позже) — вот это оказалась очень классная штука. Соответственно, на этот раз сначала наносил флюс, и как бы приклеивал чип на него.
Далее как обычно, наваливается тонна припоя, часть его стекает, а что не стекло — убирается паяльной оплёткой. При необходимости можно немного поправить пайку феном, который помогает лучше растечься припою по выводам. Скотч снимается, плата замывается изопропиловым спиртом.

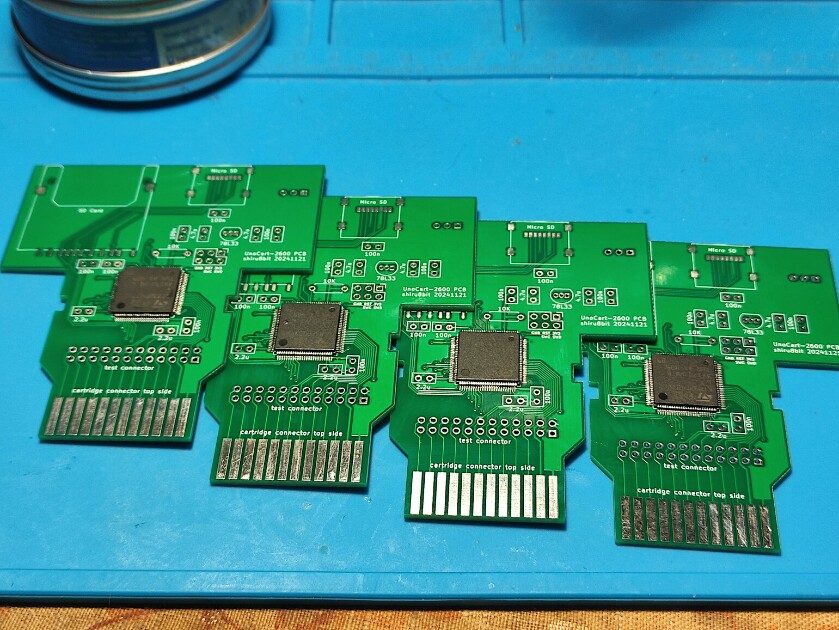

С тремя экземплярами из четырёх процесс удался хорошо. Но с одним из них случилось жёсткое паялово, как давно не было. То ли я плохо прицелился, так как выводы были в гелевом флюсе, то ли чип сместился при первом тычке паяльником, но в итоге он припаялся с сильным смещением, аж на целый вывод.
Это был почти криминал. Я решил попробовать исправить ситуацию и сдул чип феном, что потребовало сильного нагрева и платы, и чипа — он довольно большой. Почистил выводы, почистил плату, в общем, как обычная замена чипа, только ставится назад тот же самый чип (потому что он дорогой и других у меня нет).
Припаял красиво, лучше чем было. Но опять со смещением на вывод. Я решил идти до конца, и даже если чип или плата повредится, хотя бы попрактиковаться в пайке. Плату, к слову, можно было и заменить, у меня осталось ещё пять, но особой причины для этого не было.
Снова сдул чип и снова припаял. Прицеливался очень долго и точно, паял очень аккуратно. Вышло просто идеально, сплошное заглядение. Только чип я на этот раз припаял кверх ногами, ключом в другую сторону.
Проржавшись с ситуации, я ещё раз сдул чип, снова тщательно прицелился и припаял уже правильно. После замытия флюса даже и не скажешь, что плата три раза грелась феном, она пережила эту экзекуцию прекрасно.
Теперь интрига — пережил ли экзекуцию чип. Продолжаю сборку!
