Продолжаю ковырять новый экземпляр блока питания. Особенность его в том, что заказчик пожелал очень странного: встроить внутрь USB-выход с USB-тестером, показывающим ток и мощность.

Честно говоря, ума не приложу, зачем это надо. По сути это будет обычный 5-вольтный пауэрбанк, встроенный в корпус моей конструкции, и никаким образом с ней не связанный, только использующий общий аккумулятор.

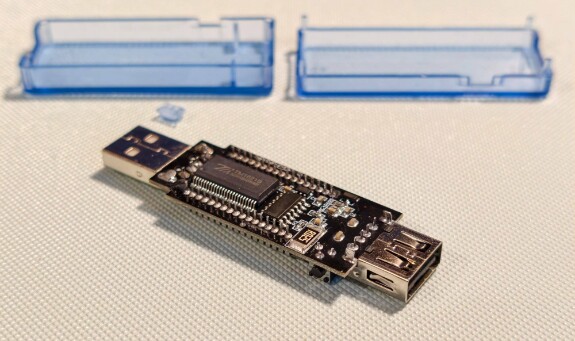

Но надо, так надо. Сам приборчик для встраивания не предназначен совершенно, и его придётся модифицировать: отпаять разъёмы, припаять внешнюю кнопку.

И ещё надо придумать, как его крепить, потому что никаких креплений на этой плате, конечно же, не предусмотрено.

Вообще эта задача поступила очень давно. Но я никак не мог набраться сил начать её делать. Дело в том, что проект корпуса сделан в старом FreeCAD, который постоянно глючит, и если менять ранние этапы такого сложного проекта — а менять надо высоту корпуса, всё разваливается.

К тому же если что-то пойдёт не так, и понадобится будет переделывать крепления новых элементов, придётся печатать заново всю деталь, а она получается уже довольно приличного размера и требует нескольких часов печати.

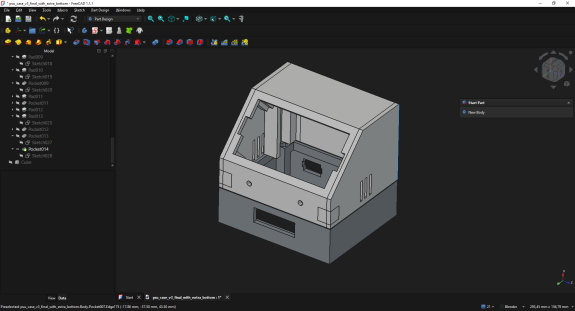

Долго думал, решался. И наконец в голову пришла мысль: а не надо трогать оригинальный корпус. Надо сделать отдельную накладку, которая будет вставляться вместо нижней крышки и привинчиваться к её штатным местам.

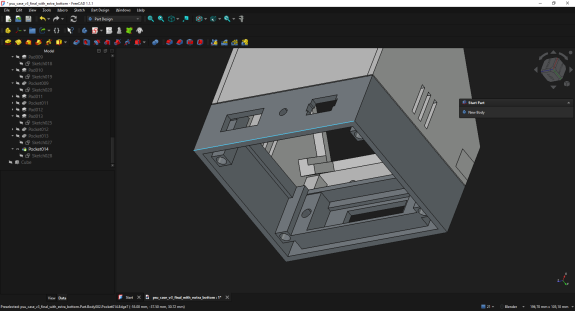

Сказано — сделано. Но не сразу. Моделировалась нашлёпка довольно долго и мучительно, несколько часов. Нужно было предусмотреть бортик, места для привинчивания к верхней части, места для новой крышки, и по возможности сделать высоту этого дополнения минимальной.

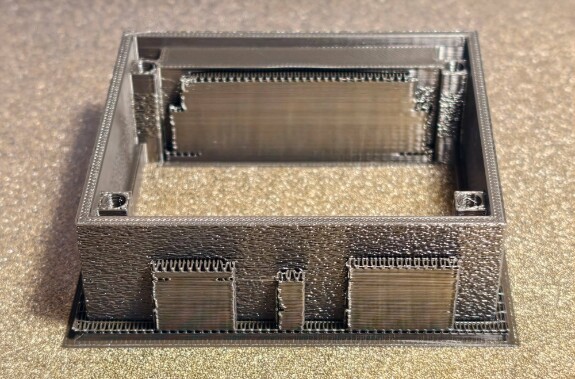

Напечатал, опять в шершавом исполнении. Из-за хитрого посадочного места под плату USB-тестера понадобилась целая куча поддержек. Поэтому печатать заняла два часа.

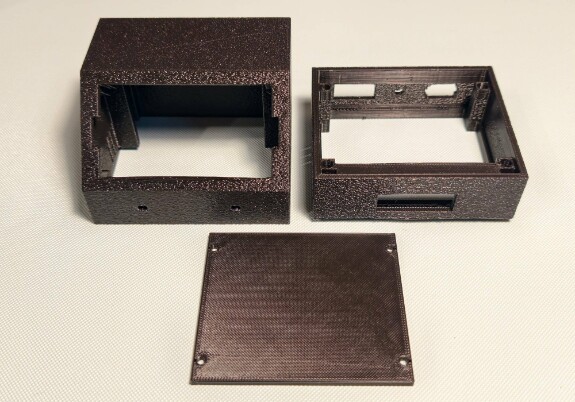

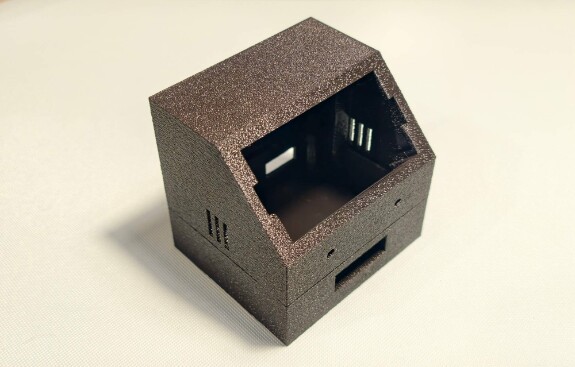

Но вроде получилось. Выглядит вполне симпатично, соединяется чётко, без большого усилия, но внатяг, сама не выпадает. Осталось собрать в этих двух полукорпусах соответствующую электронику.
