Долго не доходили руки до доделки двух карманных Сег типа DVTech Scout. Дошли!

Для начала установил ранее приобретённые на Озоне аккумуляторы взамен дохлых старых.

Как я говорил ранее, несмотря на одинаковую ёмкость и типоразмер, купленные у разных продавцов аккумуляторы оказались немного разными по размеру. Но оба успешно влезли.

Во втором экземпляре аккумулятор просто вздулся, без странностей. Как и в первый раз, он был приклеен на двухсторонний скотч прямо к экрану. Отодрал его лопаткой, осторожно подсовывая её в щель и немного прорезая скотч.

С аккумуляторами проблем не возникло. Всё сразу заработало и поместилось. Однако, на этом дело закончено не было. Пришлось ещё немного поработать дремелем и скальпелем.

Дело в пластмассовой рамке, которая закрывает пространство вокруг слота картриджа снизу, отгораживая его от платы. Если эта рамка установлена, не все картриджи удаётся нормально вставить, чтобы они работали. Когда картридж вставлен до конца, между его корпусом и корпусом разъёма расстояние чуть меньше, чем толщина пластмасски.

Есть простое высокотехнологичное решение: выкинуть её нафиг. Но я всё-таки попытался оставить этот элемент, и пошёл другим путём: запилил в пластмасске фигурные дырки. Это позволило нахлобучить её на слот поглубже. Также она мешала и в вертикальной плоскости, корпус картриджа тёрся об неё. Я откусил нижние выступы детали кусачками, что дало необходимое пространство.

После таких доработок деталь стала болтаться на слоте. Но эту проблема легко решилась традиционными китайскими нанотехнологиями в виде пары капель термоклея. Теперь картридж стал вставляться и работать и при наличии этого элемента.

Что касается излишне тугого слота картриджа, с которым я боролся в прошлом посте, почему-то во втором экземпляре этой проблемы изначально не было. Картридж тоже вставляется весьма плотно, но не плотнее, чем уже доработанном первом экземпляре. Меня это устроило, и я не стал ничего переделывать.

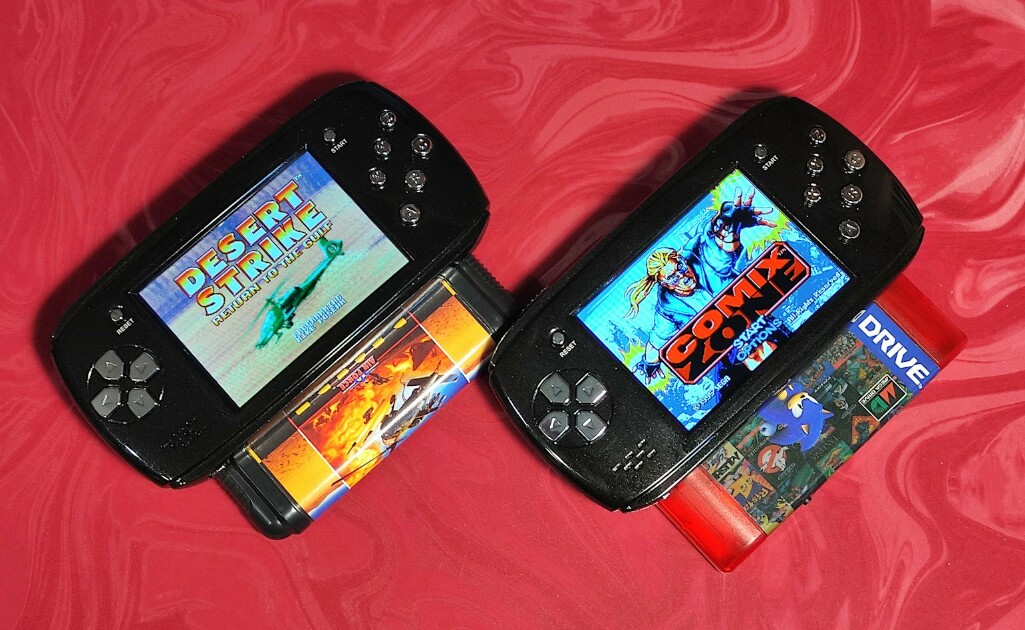

Две Сеги готовы, проект пока завершён. Как-нибудь ещё покумекаю на тему дампа загрузчика из местного Flash’а и попытки выяснить, стартует ли он до запуска картриджа: если да, это откроет возможность улучшить звук и скорость работы, но это сомнительно.
