Дошли руки позаниматься свежеприобретённым аппаратом. Я покупал его как неисправный: при включении не подаёт признаков жизни.

Для начала подобрал адаптер. К счастью, такой обнаружился у меня под рукой. На самом деле один признак жизни при включении был: тускло светилась лампочка дисковода. Но сам аппарат действительно ни на что не реагировал.

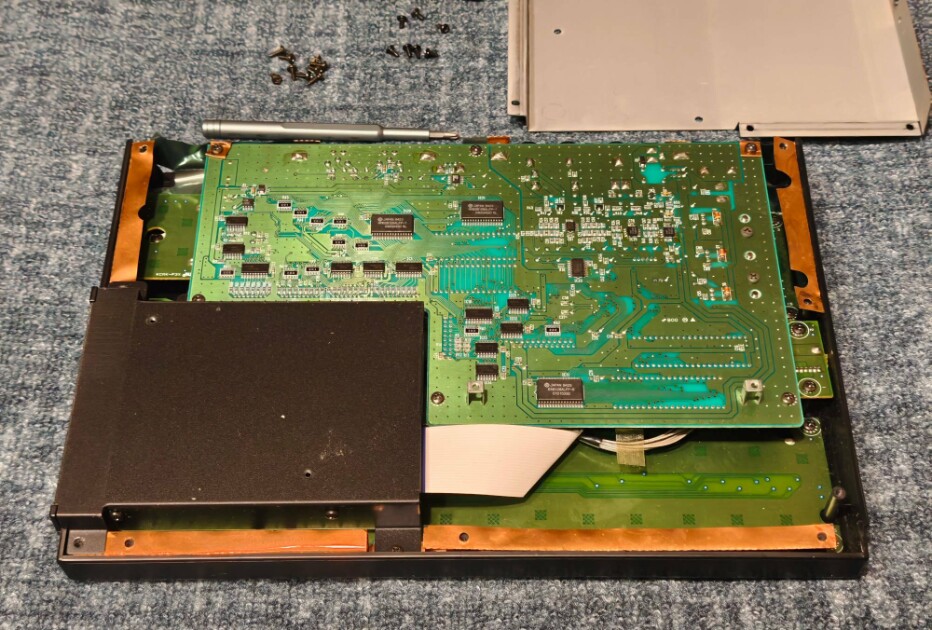

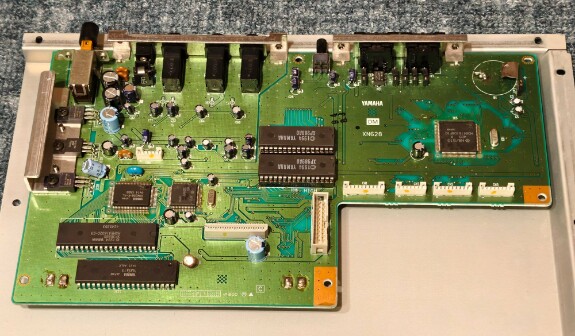

Разобрал для осмотра. Аппарат ранее уже разбирали, есть много следов этого. Это нервировало: нередко случается, что такие вещи успевает поковырять с десяток «мастеров» (типа меня), у них ничего не получается, и в итоге это покупаю я. Обнадёживала лишь редкость и невостребованность аппарата: может особо никто и не пытался.

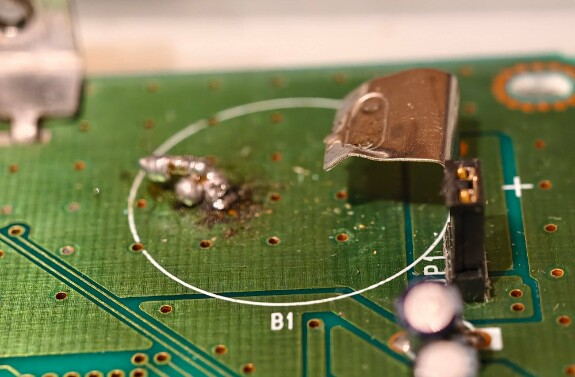

Внутри обнаружился след предыдущего мастера: отсутствие батарейки и её держателя.

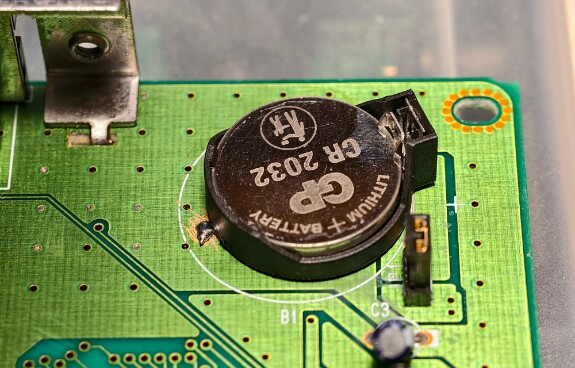

Я почистил этот беспредел и установил современный держатель под обычную 2032. Он не совсем подходил на место, припаял один вывод к экрану на лпате, а другой в одно из штатных отверстий. Держится хорошо.

Но главный вопрос был в том, почему это не работает. Начал изучать вопрос по обычной методике: проверять питание от разъёма питания и далее по схеме. На разъёме и выключателе 12 вольт присутствовало.

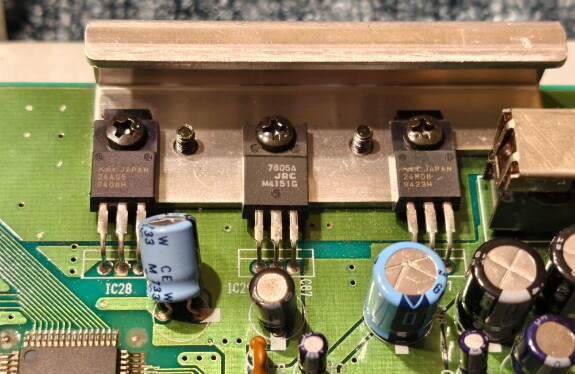

Далее идёт три линейных стабилизатора. Измерил напряжение: 5 вольт, 0 вольт, 12 вольт. Ага. Неисправный стабилизатор 7805, на вид ничем не выделялся — никаких повреждений. Рядом, кстати, стоял 24A05, это то же самое, но на 2 ампера вместо одного. Он был рабочим.

Заменил неисправный 7805 на другой. Плату лишний раз ковырять не стал, просто откусил и припаялся к ножкам, так как на замену я взял б/у деталь. и длины её ножек не хватило бы, чтобы сделать по красоте. Ну и ладно. Главное, что неисправность оказалась пустяковой, и не пришлось лезть в очко. По сути, это просто халява.

После этого прибор заработал. Кнопки вполне живые, нажимаются нормально. Поигрался с ним, послушал звуки — вылитые те же самые, что в моём любимом S-YXG50, но набор только GM, не XG. Прикольно! Но я всё-таки буду стремиться добыть QY100, в котором самая полная и крутая подборка этих звуков.

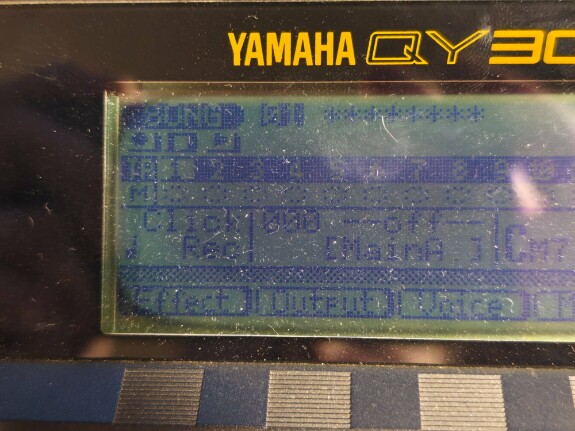

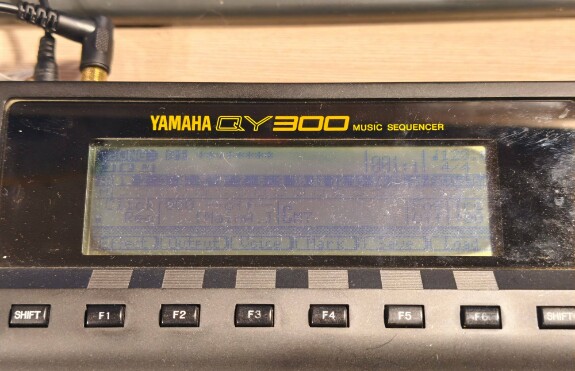

А вот что не прикольно, так это дисплей. Многие приборы родом из 80-х и 90-х страдают такой проблемой: клей, которым приклеен поляризатор с отражателем к стеклу дисплея, со временем темнеет, и получается огромное тёмное пятно. У меня есть и Microvision, и Pocket Challenge с такой проблемой, и она часто проявляется на всяких Электроника «Ну, погоди».

К счастью, в данном случае есть сразу два решения. Одно опасное: разобрать дисплей, отклеить отражатель от стекла, смыть клей растворителем, и вернуть отражатель на место, просто положить, без приклеивания. В процессе можно повредить стекло, зато решение бесплатное.

Но есть вариант получше, популярный среди пользователей QY300. В нём стоит стандартный графический LCD24064, с разрешением 240 на 64 точки. Они применялись много где, производились много лет, и до сих пор есть свежие запасы. А главное, они идут уже с подсветкой, которая отсутствует в этом приборе. Заказал такой дисплей на Али (2050 рублей), буду ставить новый. С подсветкой-то всяко прикольнее.

Отмывать корпус буду позже, во время замены дисплея. Пока извините, артефакт пыльный. И я пока не придумал, как показать звучание, не нашёл какой-нибудь демо-режим. Но у меня есть дискеты и внешний дисковод, может в следующий раз удастся что-нибудь загрузить и записать, как оно звучит.
