Кардридер, он же по совместительству хаб, который я твёрдо и чётко намерен установить в свой новый компьютер, имеет глубину 9 сантиметров, а внутри компьютера есть ниша только в 5 с половиной. Но внутри пластикового корпуса ридера много свободного места. Пилю!

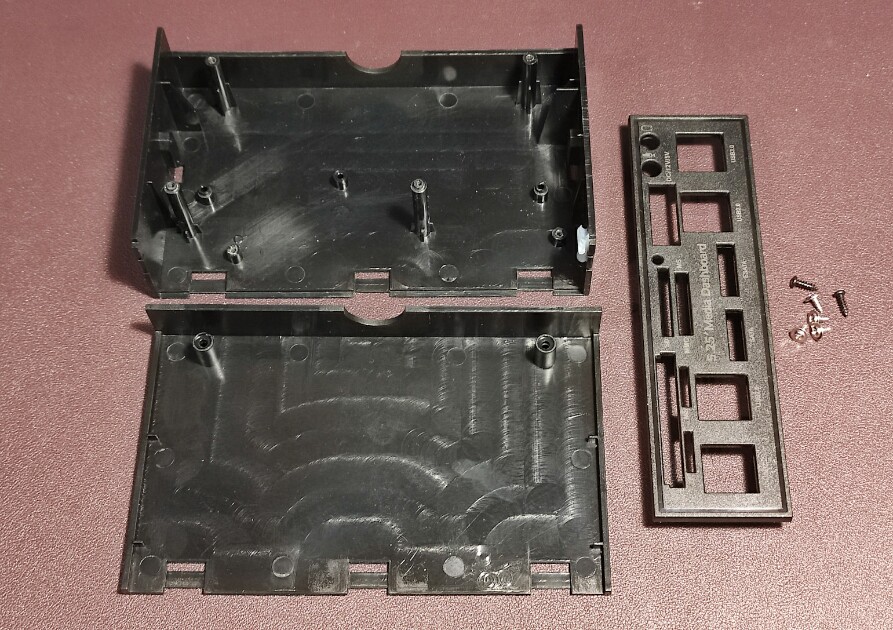

Разобрал корпус. Он состоит из трёх половин, скрепляемых двумя винтиками.

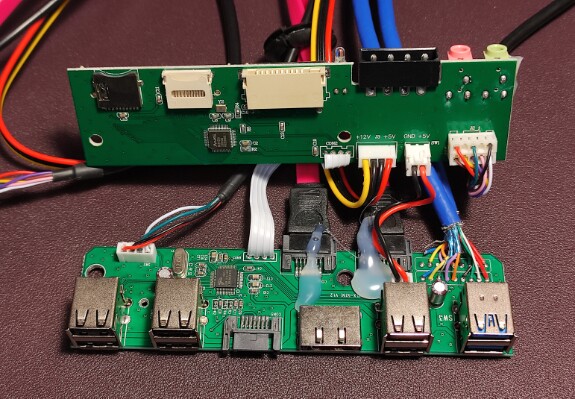

Электроника состоит из двух плат. К счастью, они совсем неглубокие, и основную часть корпуса занимают провода.

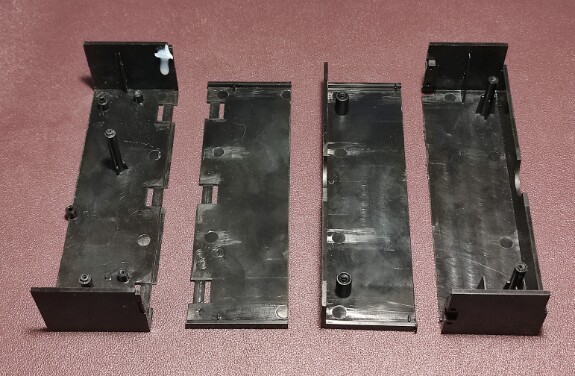

С помощью настольной модельной циркулярки сделал вжух, и разделил две половины корпуса на две половинки.

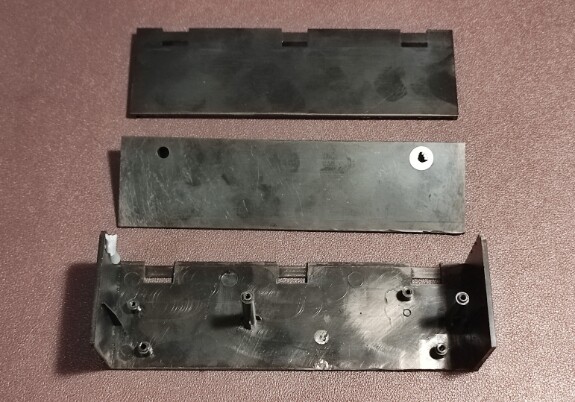

Покумекав, обрезал лишнюю половину ещё немного. Из неё я сделаю заднюю стенку, чтобы корпус остался цельным и мог собираться на винтики.

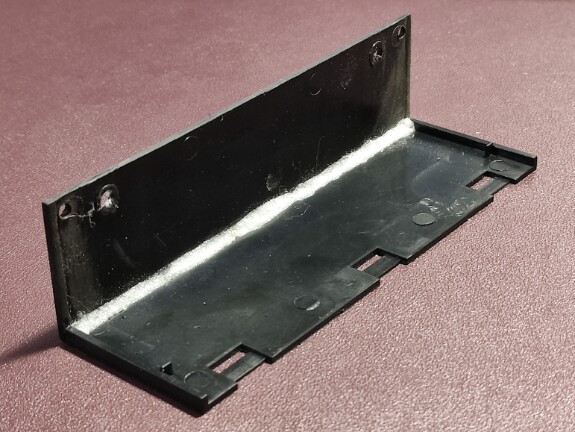

Соединил две плоскости с помощью суперклея и соды.

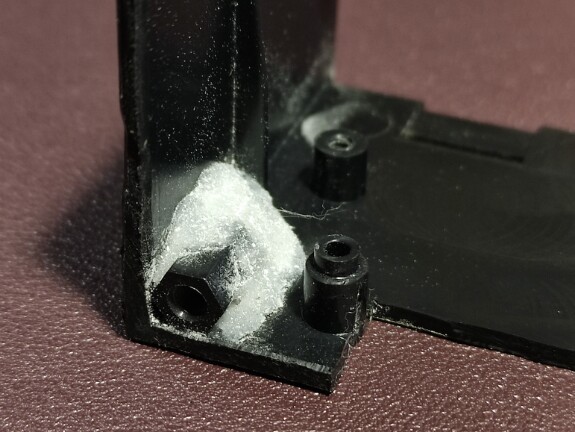

Таким же образом вклеил пластиковые стойки под винт M3. За них будет крепиться крышка.

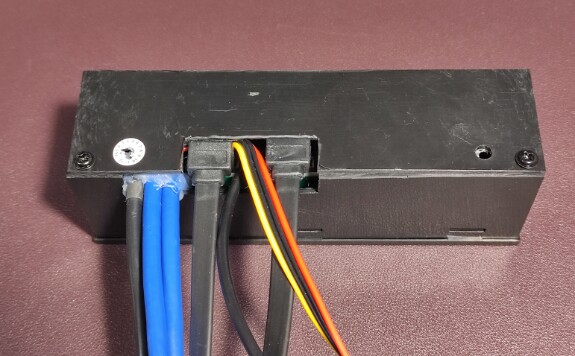

Далее сделал ещё некоторое количество отверстий. Прямые SATA провода не поместятся в нишу в корпусе ПК. Я заменил их на угловые, но они сильно выпирали. Пришлось сделать вырез под них.

Также закрепил все несъёмные провода, выходящие из ридера, на термоклей, чтобы случайно ничего не оторвать.

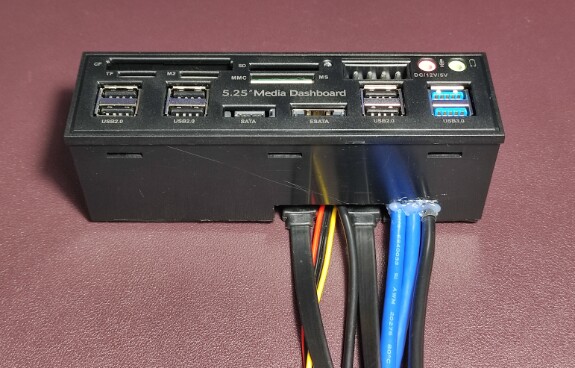

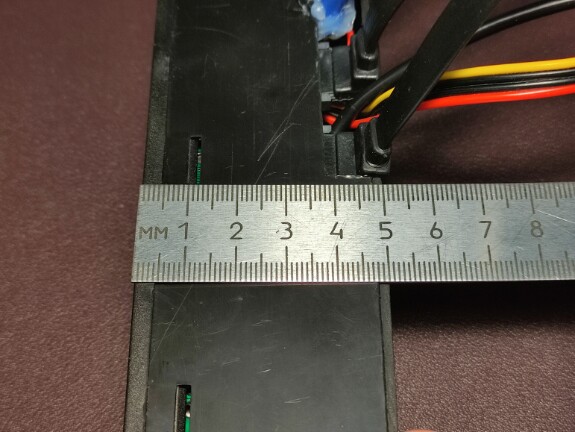

Итоговая глубина укладывается в 5 сантиметров. Это успех!

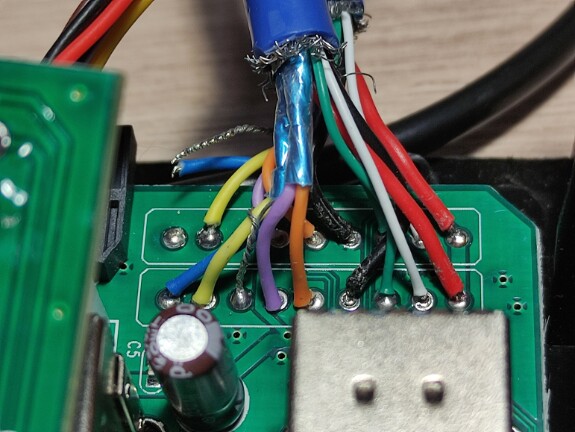

Но успех не полный. При сборке я заметил, что два проводка от USB 3.0 кабеля висят в воздухе, а на плате есть две пустых контактных площадки, которые имеют пайку. Я проверил фото первой разборки, и всё обстояло таким образом уже в тот момент.

Поизучал вопрос. Похоже, что это брак, и проводки нужно припаять рядом с их соседями: в кабеле для Front Panel USB 3.0 сразу два порта, два набора проводов, а в хабе активной электроники для них нет. Но паять от балды тоже не хочется, чтобы ничего не спалить. Видимо нужно дождаться запуска компа. Если в одном из портов не будет работать режим 3.0, значит дело в этом.

Квест на этом не закончился. Следующая проблема, которую предстоит решить — крепление ридера в корпусе нового ПК. Ведь я отпилил крепёжные отверстия, да и в корпусе самого ПК никаких салазок и прочих элементов не предусмотрено.
