За пару дней собрал первый из трёх запланированных проектов: ArduinoGameConsole, для которой есть только сомнительного качества Тетрис. Это чёрно-белый проект, но с градациями яркости.

Сделал как у автора, в похожем джойстике. В этой схеме какой-то дикий переизбыток мелочёвки в аудиотракте. Якобы это даёт хорошее качество звука. Сомнительное заявление, звучит вполне себе раздражающе. Ну и ладно.

В оригинальной схеме помимо перепутанного пина для синхронизации ещё и напрочь перепутаны все кнопки. Нарисовал нормальную схему.

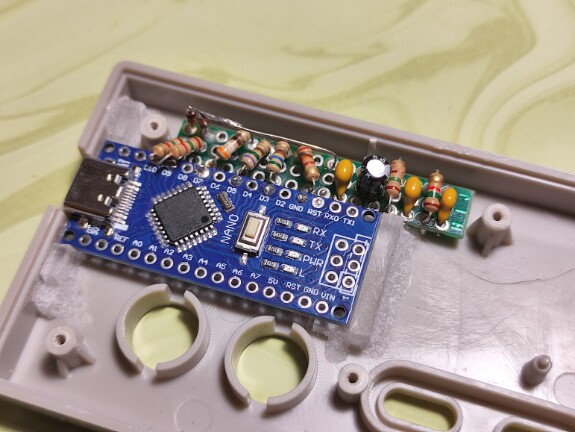

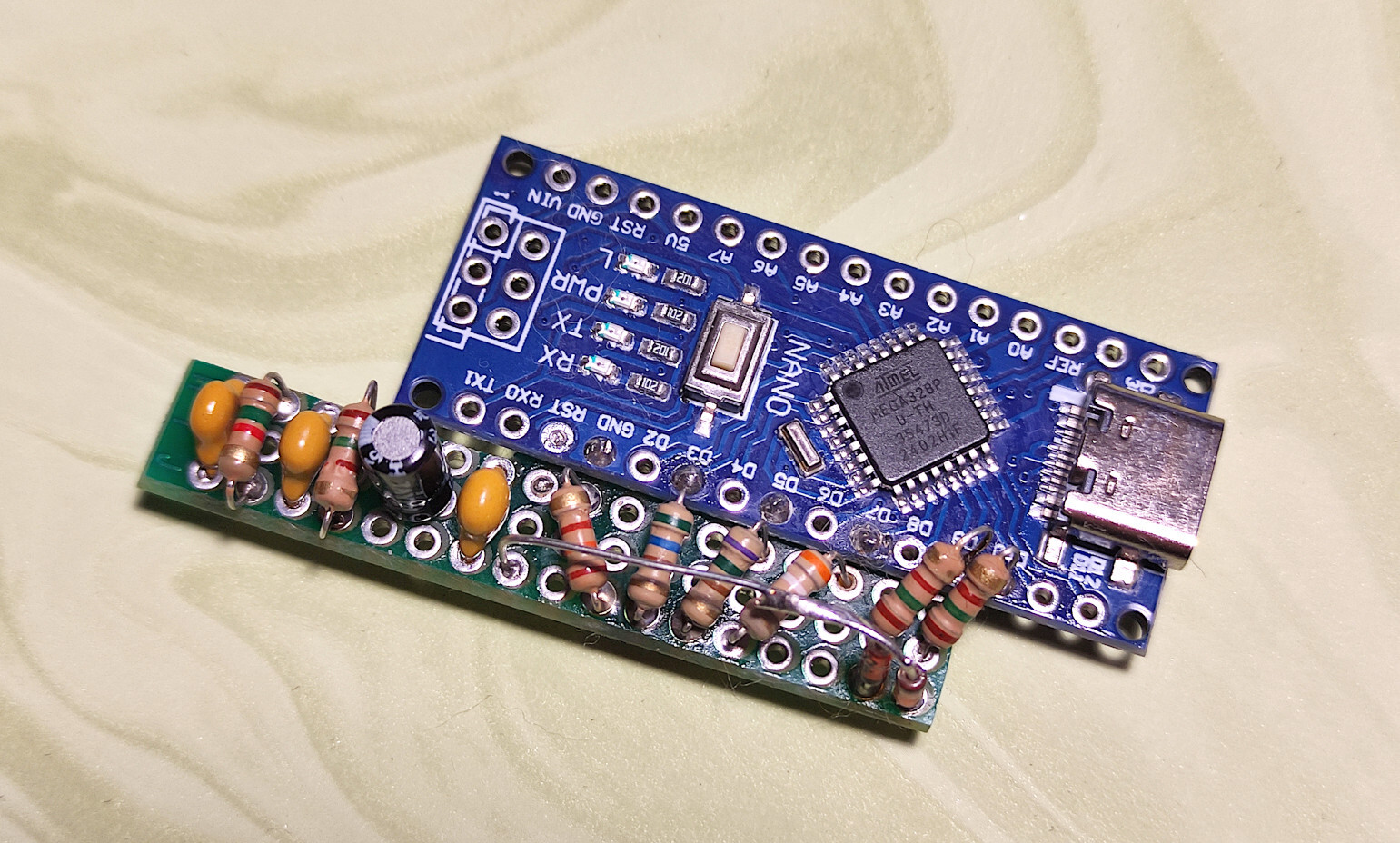

Смонтировал всю кучу мелочи на полоске монтажной платы, которая крепится прямо на Ардуину.

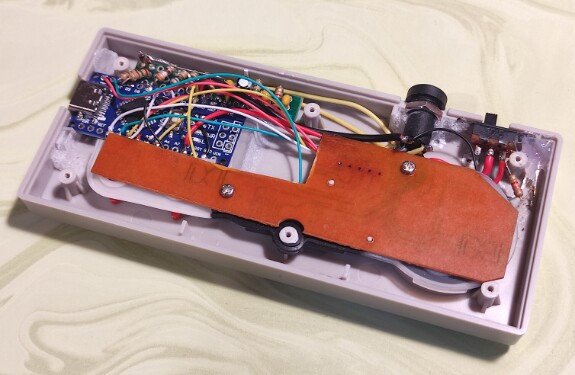

В корпусе Ардуина крепится враспор. Я сделал под неё ложемент, где она не может перемещаться, а в верхней крышке упоры из блоков Лего, прижимающие плату в собранном состоянии.

Пока делал ложемент из 5мм оргстекла, додумался отломить его большими пальцами рук, в результате проткнул кожу, неприятно. DIY — через боль и страдания к сомнительному результату!

Внешний вид пока не завершён, поэтому не показываю. Нужно сделать пару штрихов, возможно будет лазерная гравировка (дёшево и сердито).
