На днях для неназываемого будущего большого проекта купил себе немного красных светодиодов. Помните ли вы знаменитый эпизод из «Крокодила Данди» с ножом?

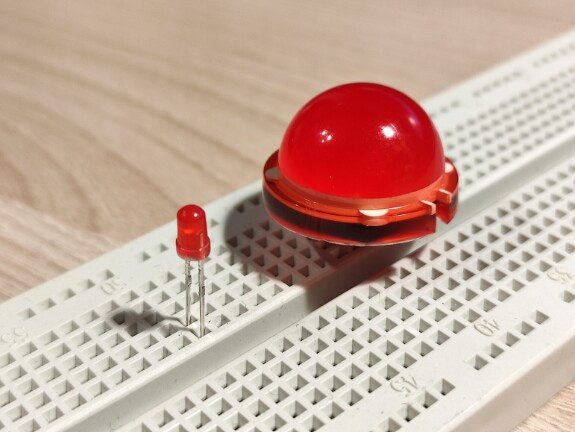

Вот и я купил себе нормальный светодиод. Вот он, рядом с обычным 3-миллиметровым.

На самом деле, стандартно круглые корпусные светодиоды имеют диаметр 3 или 5 мм, а максимальный диаметр — 10 мм, встречается редко. Но мне сантиметрового диода было мало. Я стал искать, и нашёл подходящие 20-миллиметровые светодиоды. Однако, их нет ни на Озоне, ни на Али, только в радиомагазинах. Я подозреваю, что это в кои-то веки отечественное производство.

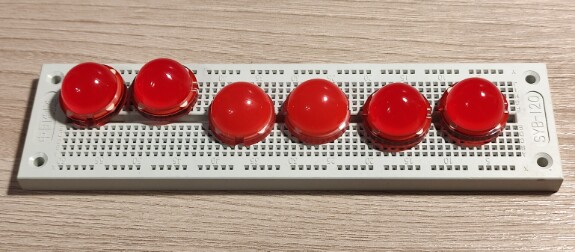

Фактически это не единичный светодиод, а светодиодная сборка из шести светодиодов. На фото их шесть почти одинаковых, отличаются только цветом. На самом деле, здесь их три разных типа по две штуки, чтобы одну сломать, другую потерять.

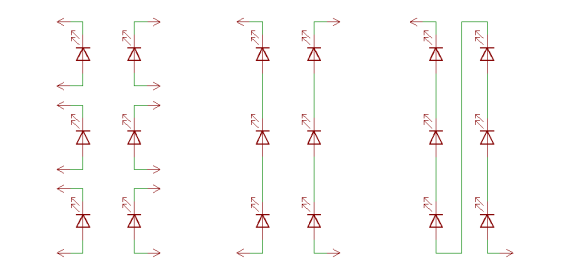

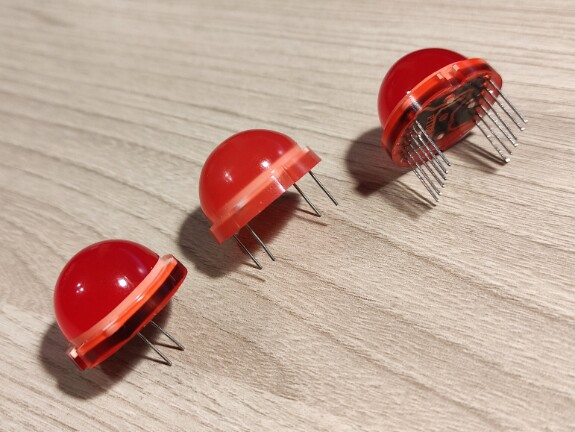

Типы различаются способом соединения диодов и количеством выводов. Это некисло влияет на сложность их зажигания. Поэтому я и купил их все, чтобы разобраться, что будет проще и лучше применить.

В двухвыводной сборке все шесть диодов включены последовательно. Это требует напряжения аж 13.2 вольта, даже от 12 не загорится (и конечно, нужно ограничить ток). У меня схема пятивольтовая, поэтому для такого диода понадобится персональный повышающий DC-DC модуль.

В четырёхвыводной сборке есть две группы по три последовательно включённых светодиода. Ничем не лучше: каждой группе нужно по 6.6 вольт, а значит, опять DC-DC и два резистора.

Наконец, аж 12-выводная сборка. В ней у каждого диода по два своих вывода. Шесть резисторов, и она будет светиться от пяти вольт как миленькая.

Есть бонус: физически диоды расположены по окружности, и засвечивают разные части корпуса. Возможны спецэффекты!
