Пора заняться недавно приобретённой Yamaha QY20. Напоминаю, я приобрёл рабочий аппарат, но в уставшем корпусе без крышки батарейного отсека и без колёсика контраста, зато в комплекте шёл почти новый оригинальный корпус. Надо только переставить электронику из одного в другой.

Конечно, не всё так просто. Во-первых, нужно заменить стандартное гнездо питания, оно было слегка покоцано. Это само по себе не составило большой проблемы: отпаял, припаял.

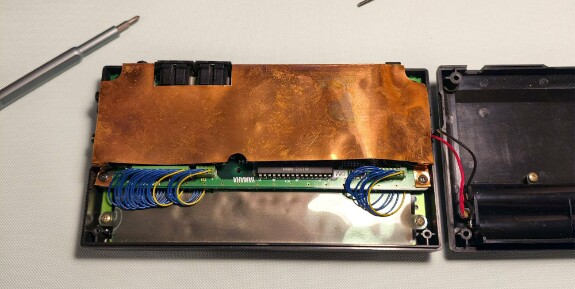

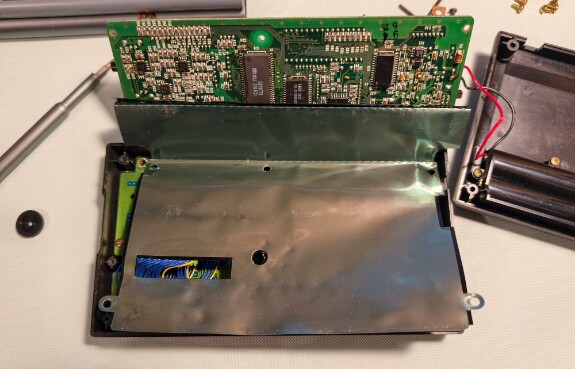

Однако, некоторые сложности составила сама конструкция прибора. Внутри него находится огроменный и тяжеленный экран из фольги, в которую завёрнута основная плата.

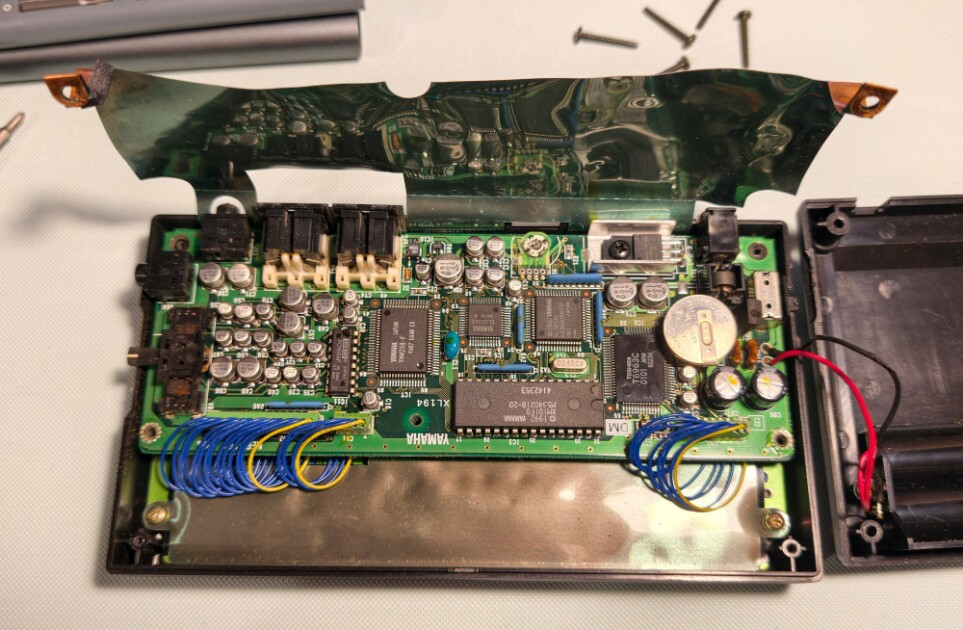

Экран и привинчен, и приклеен, и припаян. Пришлось слегка повозиться, чтобы его демонтировать.

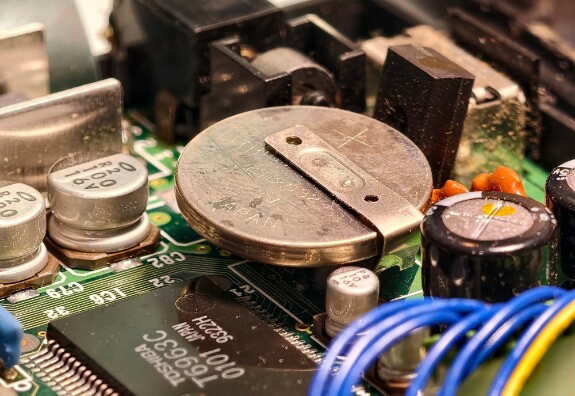

Попутно обнаружил батарейку для сохранений. Она довольно необычная, 2032 со сварным креплением на высоких ножках. Стандартное гнездо, какое я установил в предыдущие аппараты, тут так просто не приколхозишь, да и такую же хитрую батарейку надо ещё поискать. Но, на удивление, она оказалась полностью живой. Видимо уже меняли.

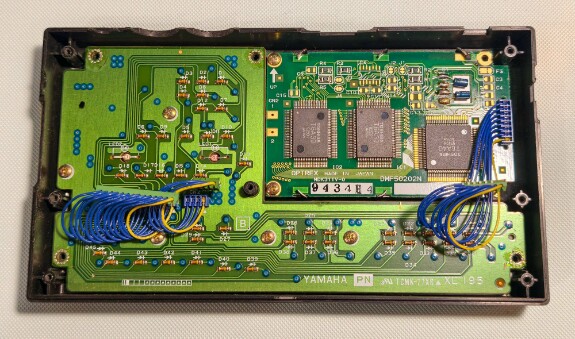

У передней панели корпуса с кнопками своя плата. Экран тут тоже отдельный модуль, как в QY300, и тоже стандартный, но гораздо более редкого типа, хотя он и стандартный графический 128 на 64.

Я было думал добыть такой же с подсветкой, как задумал с QY300 (популярный мод), но увы. Даже в точности такой же экранчик сейчас стоит каких-то безумных денег, типа 300 долларов.

К счастью, мой экранчик в полном порядке, не выгорел, клей не потемнел. Но подсветки не будет. Ну ладно, переживу.

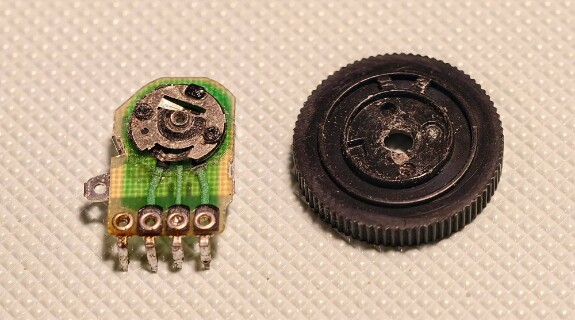

Главная же проблема прибора — регулятор контраста. Это переменный резистор на 1 кОм, выполненный в виде плоской платки с пластиковой ручкой. Ручка отпала от ползунка. Изначально я думал, что она утрачена, но она завалилась под батарейку на плате.

К сожалению, приклеить либо ещё как-либо присобачить ручку к переменнику не получится: слишком малая площадь контакта, а клей может затечь и на ползунок, и заблокировать вращение. Ручка просто отвалится. И точно таких же переменников не сыскать днём с огнём, похоже на что-то кастомное. Ничего стандартное сюда не подходит, да и в целом номинал в 1 кОм не ходовой. Заказал единственный максимально похожий вариант, который всё равно надо колхозить к плате, за 210 рублей, с 10-дневной доставкой. Теперь жду.

К слову, старый корпус я отмыл, и по состоянию он на вполне твёрдую четвёрку. Повреждения минимальные, просто был грязным. Что с ним делать, я пока не знаю, продать его трудно — кому он нужен? Но зато можно собрать внутри что-нибудь подобное, но своё уникальное, на базе какого-нибудь Ямаховского чипа, FM или даже YMU762. Подумаю.
