Теперь делаем регион-мод, то есть переключатель региона. Он необходим, чтобы иметь возможность запуска на этой PAL-версии консоли не только европейских релизов, но и японских, без применения так называемого SuperKey, а также американских — они, конечно, не влезут в приставку из-за физически другого размера картриджа, но хотя бы их можно будет запускать с флеш-картриджа.

Есть разные вариации мода, в том числе на микроконтроллере с переключением региона нажатием Reset, но у нас тут бюджетный вариант. А значит делаем самый простой мод — с двумя двухпозиционными переключателями. Первый переключатель позволяет выключить региональную защиту и таким образом запустить игру не родного (PAL) региона, а второй переключает между режимами 50 и 60 герц, чтобы обеспечить правильную скорость работы игры.

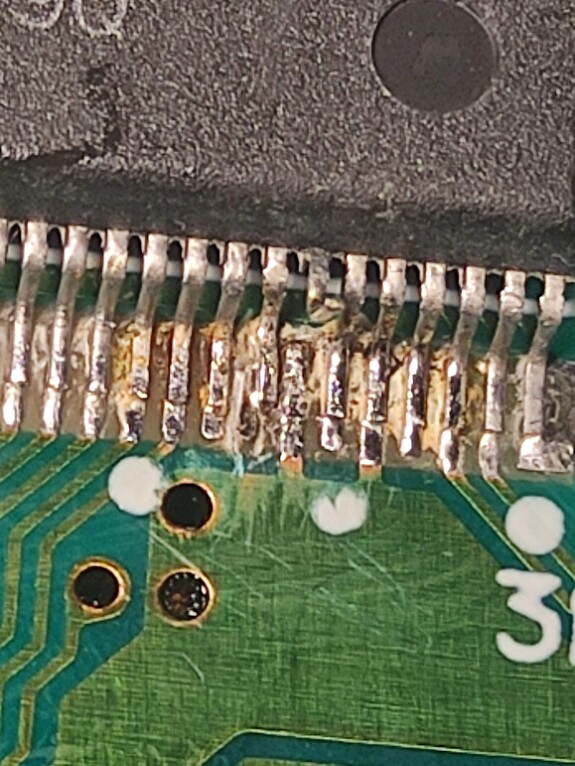

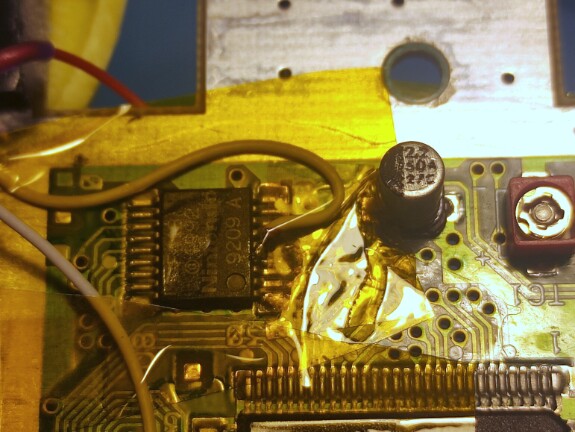

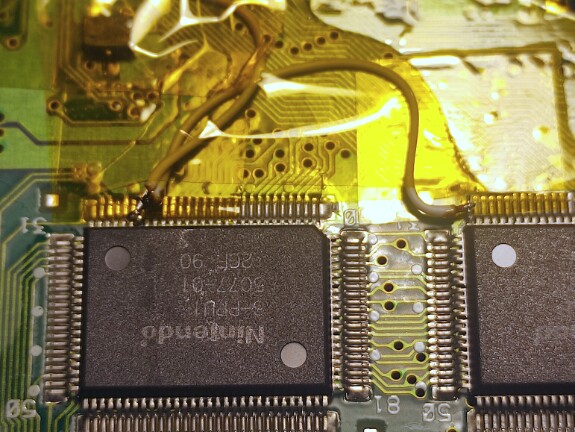

Для того, чтобы сделать этот мод, нужно собственно два переключателя, которые закрепляются где-то на корпусе, резистор, и кучка проводков. Самое сложное в моде, если вы не имели дела с пайкой и многоногими чипами — отпаять по одной ножке у трёх чипов от платы, подняв их в воздух, и припаять к ним нужные проводки. Какие именно ножки и чипы — зависит от версии платы SNES (бывают многочиповые и одночиповые).

Также нужно суметь не оторвать эти ножки от чипов, случайно подёргав за припаянные проводки — это сразу приведёт плату в полную негодность. Это особенно актуально, учитывая размещение переключателей на корпусе. Лучше предусмотреть разъём и закрепить проводки скотчем или термоклеем.

Сначала я закрепил разъём на суперклей, но так как это очень текучая субстанция, он затёк в отверстие разъёма, и разъём пришлось отрывать и ставить другой. На второй раз я оставил у него несколько лишних контактов и просто припаял их все к земляному полигону на плате, что неплохо зафиксировало разъём.

Честно говоря, я не представляю, как провернул этот трюк лет десять назад в своей личной SNES, не имея никаких особых инструментов, и к тому же совершенно забыл, как это делал. На этот раз поднятие ножек чипов заняло добрых три часа, с применением увеличительных приборов, очень тонкого жала паяльника, и различных тонких острых предметов. В какой-то момент я думал, что не осилю эту задачу, но в итоге всё получилось, консоль не сломалась, и мод заработал.

Что касается собственно размещения переключателей, для своей личной Super Nintendo я использовал два тумблера, расположив их на видном месте. Это не было проблемой, так как я также сделал в ней стандартный RCA разъём для видео и звука вместо проприетарного. На этот же раз я хотел сохранить аутентичность консоли, и выбрал переключатели иного типа и иное расположение для них.

Для переключателей раскалённым шилом были проделаны грубые отверстия. Потом с помощью модельного скальпеля и алмазного надфиля была получена требуемая форма и размер. Переключатели я приклеил традиционным для самоделок методом, на суперклей с содой: сначала на капельку, чтобы поймать положение, потом постепенно добавляя соду и клей.

И вот всё готово. Но зачем? Расскажу в следующем посте!
