Следом за QY20 позанимался QY300: попытался заменить дисплей. В оригинале установлен Sanyo DG06243, стандартный графический ЖК-дисплей с разрешением 240 на 64 точек.

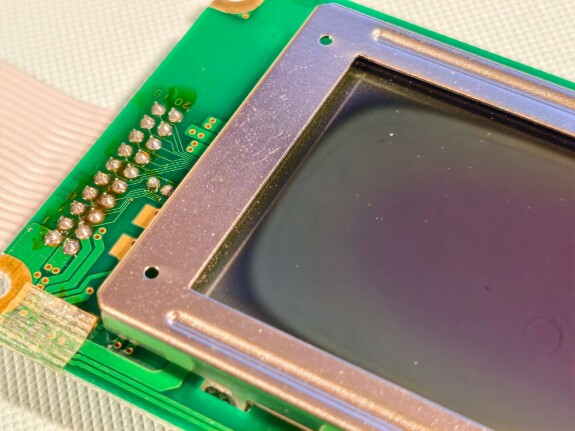

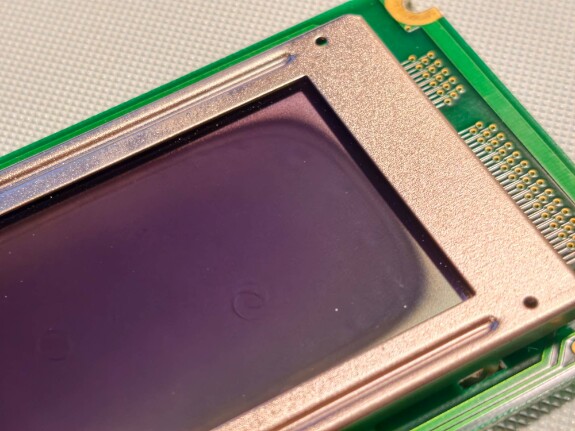

У старого дисплея от времени или ультрафиолета потемнел клей отражателя, из-за чего фон стал почти чёрным. Дисплей работает, но видно очень плохо.

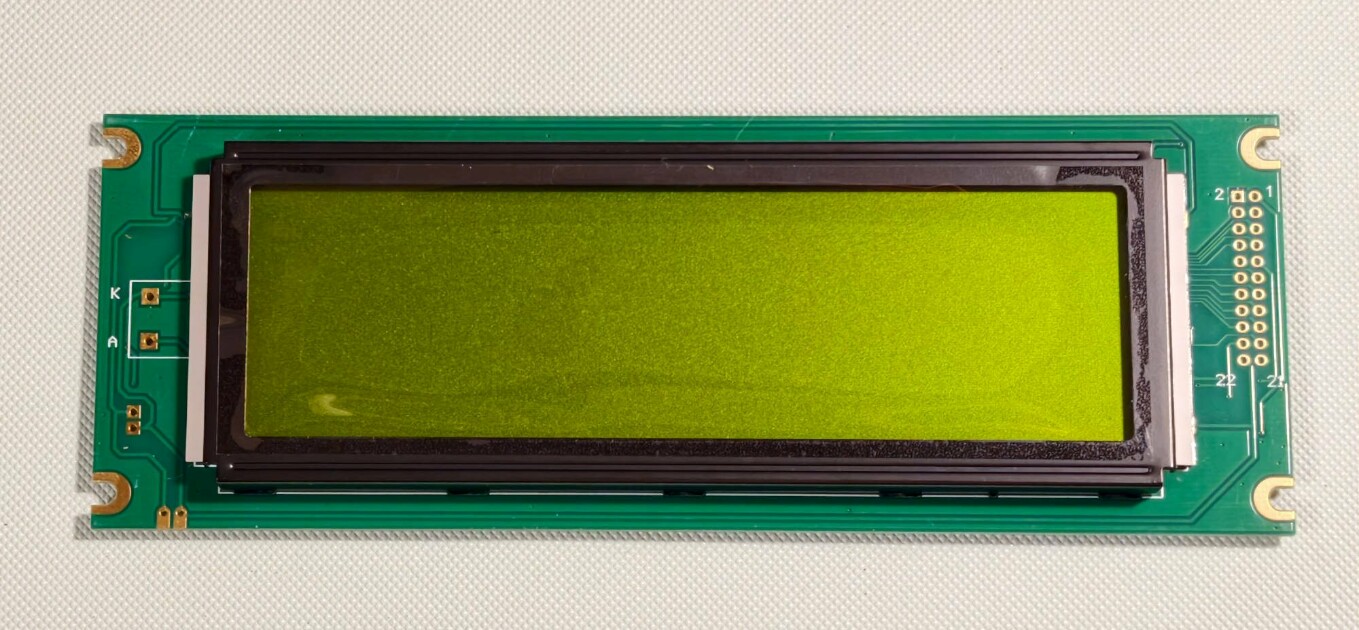

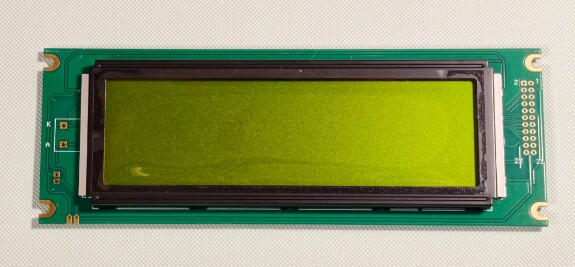

Конечно, точно такой же дисплей уже не достать, но есть современные аналоги. На Али был приобретён китайский Yuxian 24064D за неслабые 2058 рублей (сам дисплей около 1500, плюс доставка.

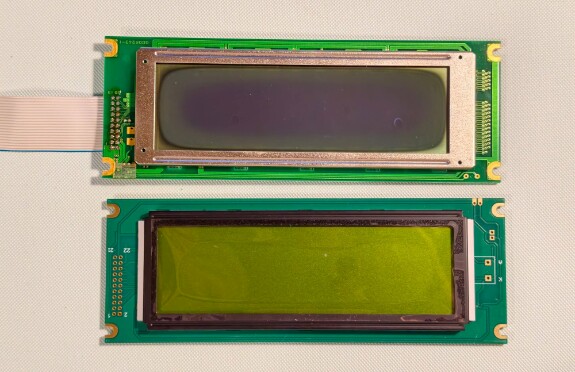

Новоприобретённый вариант подходит физически, и вопреки упоминаниям в интернете, не надо ничего перепаивать на основной плате, чтобы он влез. Правда, он выше, и поэтому плата дисплея висит над крепёжными столбиками примерно на миллиметр выше, чем нужно. Прикрутить её плотно, с прижимом к столбикам, не выйдет, нужны шайбы.

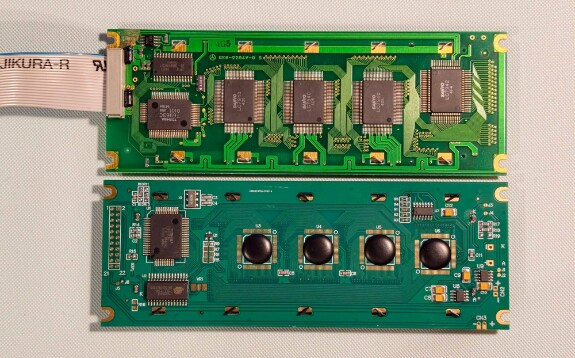

По исполнению дисплей отличается. Тут уже «капли», а не корпусные чипы. Расположение контактной группы и её распиновка совпадает, но есть ещё два контакта для подсветки.

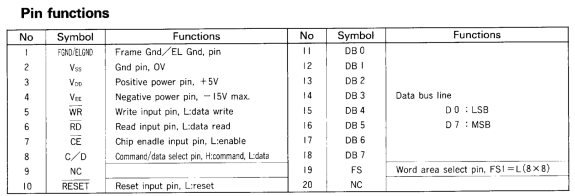

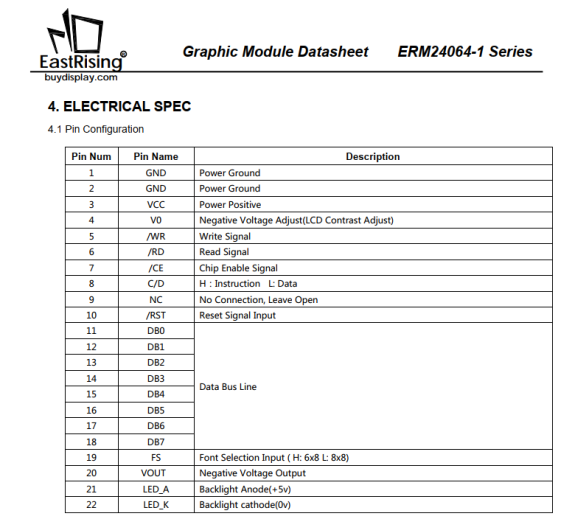

Подсветку я подключил через резистор к пинам питания. В остальном распиновка по документации, которая нашлась на оба дисплея, совпадает, и вроде бы всё должно работать…

…но не работает. С новым дисплеем QY300 не включается вообще. Как оказалось, происходит замыкание 5-вольтовой линии питания, того самого 7805, который я менял. На этом дело и застряло. Пока не удалось выяснить, что же не так.

Скорее всего дело не в подсветке, хотя у старого дисплея её нет, а у нового есть. Раньше питание таких дисплеев частично обеспечивалось внешними схемами, потому что им было нужно отрицательное напряжение, и преобразователи ставить было некуда. А теперь их ставят на сам дисплей. Видимо нужно отсоединить-пересоединить пару контактов, чтобы устранить замыкание. Какие именно — пока собираюсь с силами, чтобы выяснить. Парочку попробовал, не прокатило. Но план действий есть.
