Некоторое время занимался другими делами, прежде чем руки дошли до завершения сборки источника питания. Как водится, взял кучу деталей, и начал собирать.

Неожиданные проблемы возникли с закладными гайками. Дело в том, что я закладывал в конструкцию те гайки, что были у меня под рукой: M3 с внешним диаметром 5 миллиметров. С тех пор они стали редкостью, а в продаже навалом более малогабаритных, которые не держатся в отверстиях в уже напечатанных корпусных деталях. И у меня нужные гайки кончились.

Чтобы не тормозить, пришлось докупать у местного продавца такие гайки за 17 рублей штучка и ждать их пару дней. Ну а на будущее нужно внести в проект изменения, чтобы применять в нём более доступные гайки.

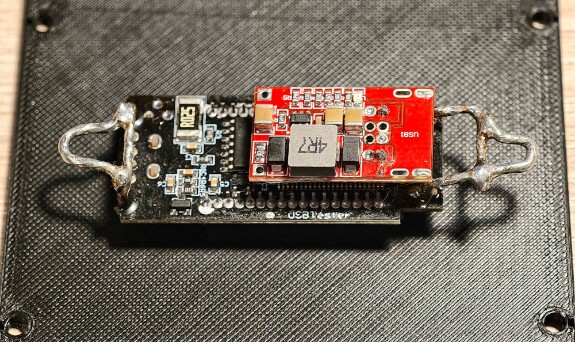

Вплавил гайки и изобрёл крепление для платы USB-тестера. Так как это разовый проект, не предполагающий повторения, использовал самые простые решения: закрепил плату понижающего DC-DC преобразователя на двух штырьках на плате тестера, а для крепления припаял толстые ушки из лужёного медного провода.

Плата тестера крепится за эти ушки в нише, просто прижимается своим дисплеем к окну. Вообще, стоило бы предусмотреть вставку из оргстекла, чтобы положить в нишу, а саму нишу сделать поглубже. Ну да ладно.

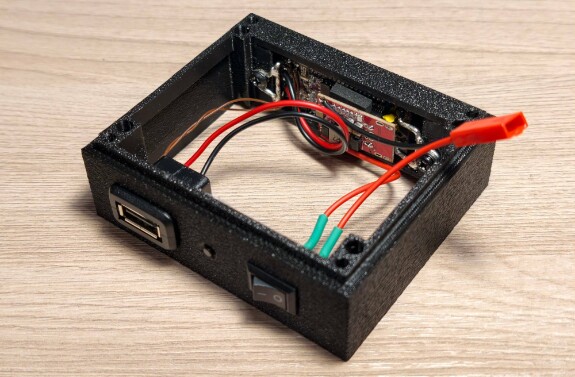

Сначала собрал электронику для новой, нижней части-нашлёпки. К основной части прибора она подключается через разъём, для удобства обслуживания или возможных переделок.

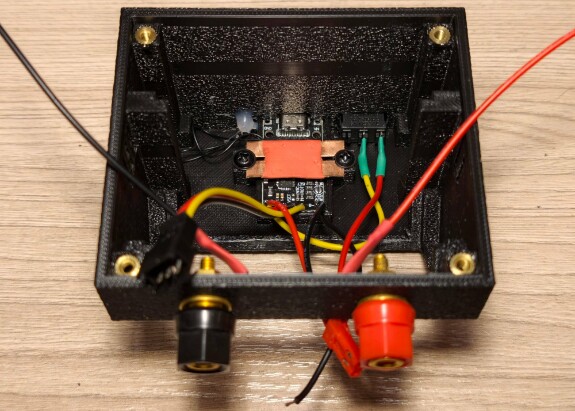

Далее собрал основную часть источника питания по проверенной схеме. На этот раз закрепил плату USB-зарядки с помощью медной шинки, взятой от старого сетевого удлинителя, которую изолировал термоусадкой. Светодиод закрепил термоклеем. Аналогичным образом закрепил и тактовую кнопку сброса тестера в нижней части.

Дособрал верхнюю часть. Соединил их на четыре винтика. Пришлось использовать шлицевые винтики, так как у меня не нашлось крестовых винтиков с достаточно малогабаритными головками, чтобы пролезть в оставленный для них канал. Винтики с цилиндрической головкой под шестигранник пролезали, но лень было искать длинный шестигранный ключ под них. Таким образом в самоделке оказались задействованы винтики с головками трёх типов.

Расположение маленького экранчика USB-тестера, конечно, получилось не самое удобное. Его хорошо бы закрепить на наклонной поверхности. Но тогда пришлось бы сильно увеличивать габариты устройства.

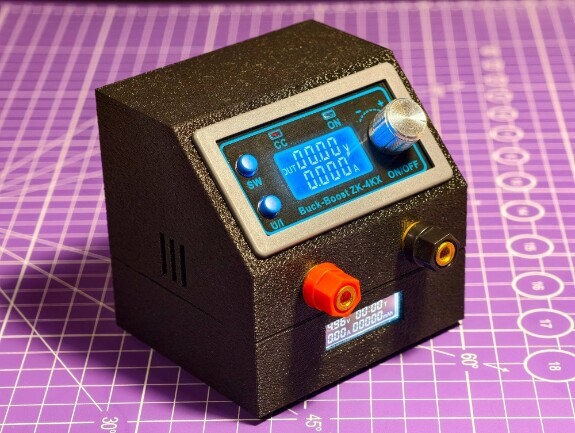

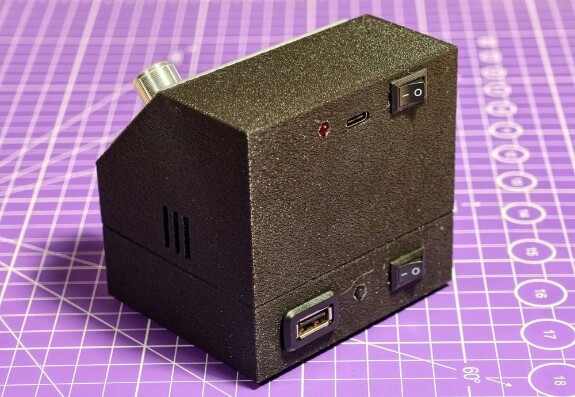

Всё готово. Вышло довольно симпатично. Шершавая текстура сильно улучшает впечатление от напечатанного пластикового корпуса. На виде сзади можно наблюдать органы управления. Обе части прибора полностью независимы, их можно включать по отдельности, каждую своим выключателем.

В верхней части располагается гнездо Type C для зарядки, светодиод зарядки, выключатель регулируемого источника питания. В нижней части выключатель 5-вольтового источника, выход USB и кнопка сброса для тестера.

Также я подснял кратенький видео-обзор этой самоделки, и думал было по быстрому смонтировать его, а заодно разобраться с некоторыми проблемами по качеству видео, какие у меня возникли с новым телефоном при предыдущей попытке. В итоге было выброшено восемь часов времени, и я не смог этого сделать. Позже напишу про это отдельно.
