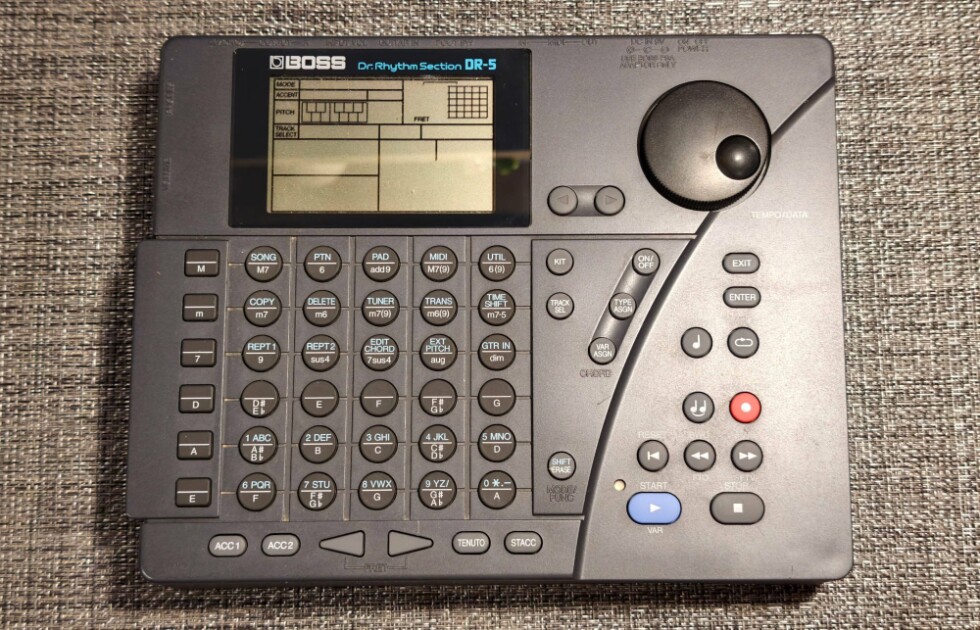

И ещё одно приобретение около-синтезаторно-секвенсорно-MIDI-шной техники. Снова взял крайне редкий неисправный прибор, чтобы попытаться починить и познакомиться с ним поближе. Это Boss DR-5.

Теоретически это драм-машина, родственник DR-550, 660 и 770. Но не совсем, так как играет она не только ударные. Скорее это помесь драм-машины, секвенсора, авто-аккомпанемента и даже немного гитарного процессора: у прибора есть гитарный вход!

Абсолютно уникальная вещь, никто больше ничего подобного не делал. Наверное потому что мало кто понял, что вообще нужно делать с этим комбайном. Но те, кто понял, до сих пор вспоминают его с теплом, упоминая очень удобный способ редактирования своих аранжировок: вот это я и хочу изучить поплотнее. И, конечно, управление местными звуками по MIDI внешними контроллерами.

Обошёлся он мне в 7491 рубль в состоянии «не включается». Не то, чтобы я внезапно разбогател, скорее — психанул. Ну когда ещё такое попадётся теперь, когда ввоз музыкальной дичи из Японии почти закрыт. В продаже таких приборов на Авито сейчас 0 штук. А мне интересно послушать, какими звуками оснащены приборы-ромплеры этой эпохи, и какие пользовательские чудо-интерфейсы в них реализованы.

Изначально DR-5 вышел на рынок в 1993 году. Мой экземпляр поздний, судя по датам на микросхемах, выпущен в 1998 году. Состояние на твёрдую 4, явных царапин и сколов нет, надписи не стёрты, хотя следы использования есть.

Я решил не откладывать дело в долгий ящик, так как гора дорогостоящих игрушек копится, и лучше бы сразу понять, потеря это или приобретение: замяукает ли этот кот в мешке?

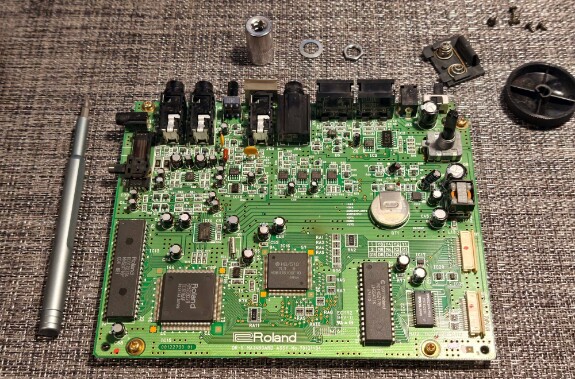

Разобрал, посмотрел. Не подснял, но интересным моментом в разборке оказалось использование головки из набора автоинструмента, чтобы снять гайку под крутилкой, без этого прибор не разбирается.

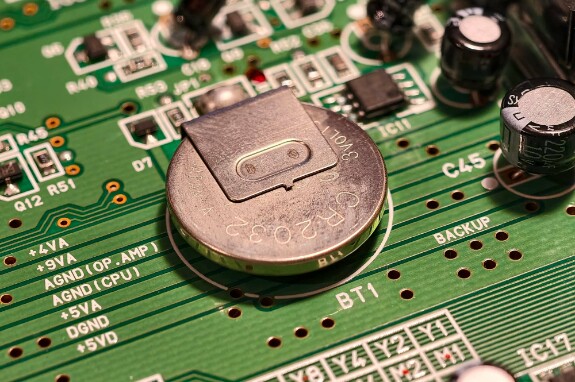

Сразу обнаружил батарейку для бэкапа. Она не потекла, но села в ноль. Такую найти трудно, да и не нужно. Установил вместо неё обычный держатель 2032, как в прошлый раз. К слову, прикольно, что на плате есть шины питающих напряжений и они надписаны.

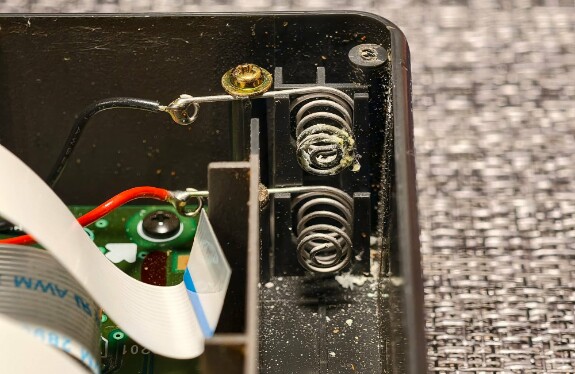

Также обнаружил довольно сильное окисление в глубинах батарейного отсека. Этот прибор работает и от батареек, и от 9-вольтового блока питания. Почистил. Спойлер: именно это и было изначальной проблемой прибора. Но последствия аукнулись не самым ожидаемым образом.

Я начал обычную проверку цепей питания. На гнезде БП и на проводах батарейного отсека питание есть. На входе в выключатель есть. На выходе из выключателя питания нет. Вот так вот просто, замкнул выключатель — прибор заводится. Разумеется, первым делом после покупки я потеребонькал выключатель и разъёмы в надежде на плохой контакт. Но нет, дело было не в этом.

Я снял выключатель и увидел это. Один из выводов выключателя просто отгнил. Видимо, когда батарейки потекли, они протекли до него. Также коррозией был слегка задет разъём БП, его я сразу заменил, и испачкан один конденсатор, который я выпаял, проверил, но он оказался исправным, и я вернул его на место.

Главной проблемой стала замена выключателя. Точно такого же я не нашёл ни в закромах, ни в магазинах. Есть похожие, но слишком короткий движок, или крепления не там. Конечно, можно было наколхозить сюда любой другой. Но хотелось побыстрее увидеть результат.

Я разобрал старый выключатель, почистил его, зачистил обломок отгнившего вывода и припаял тонкий проводок, который вывел наружу и припаял с обратной стороны платы к нужной дорожке. Поставил на место. Работает, надёжно, правда при выключении питание «промигивает» (в среднем положении включается ещё раз).

Всё-таки нужно поискать что-то ещё, но пока и так неплохо. Работает! Ну а обзор возможностей этого чуда я напишу позже, когда сам пойму, как им пользоваться. Пока послушал звуки — 90-е во все поля. Электрогитара так вообще прямо как в Battletoads на Super Nintendo. Прикольно.

Вот видео с YouTube с показом встроенных ритмов. Но можно набивать свои целиковые композиции, и даже подыгрывать им на гитаре с эмуляцией перегруза.
