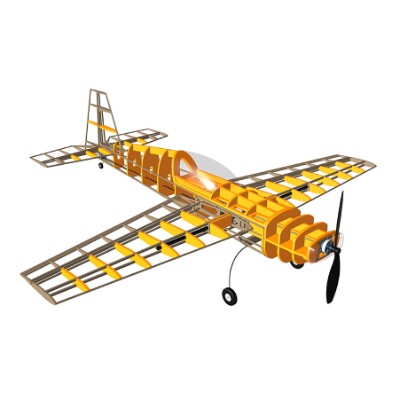

Здесь вы можете скачать чертежи в формате PDF (размер бумаги A3 или А4) на выбор для постройки летающих моделей полукопий радиоуправляемых самолетов своими руками в домашних условиях. Размах крыла чаще всего 1 метр. Размеры на чертежах не указаны, т. к. вы можете распечатать их в любом масштабе. К некоторым моделям прилагаются неразрезанные чертежи в форматах А1 и А0.

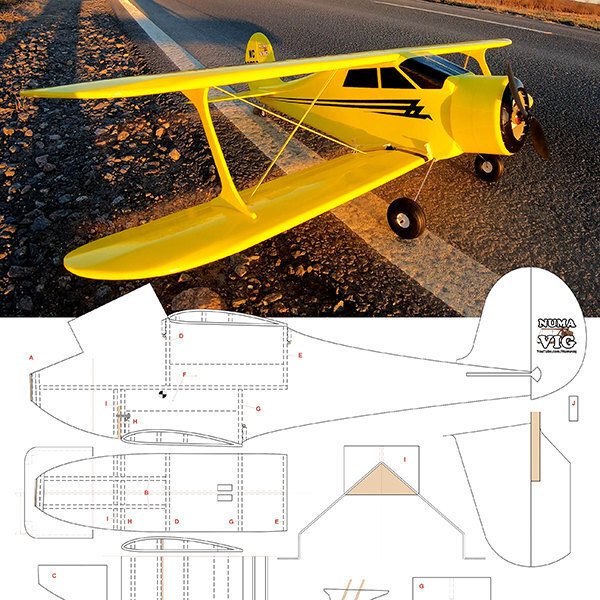

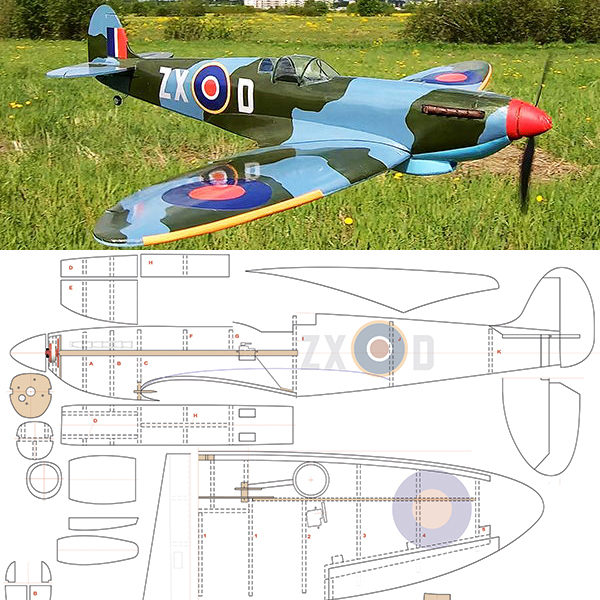

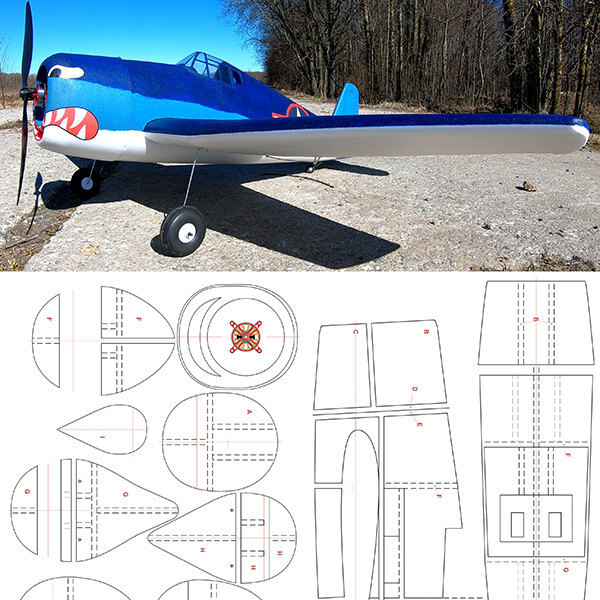

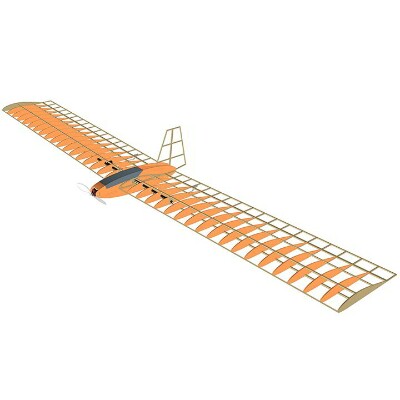

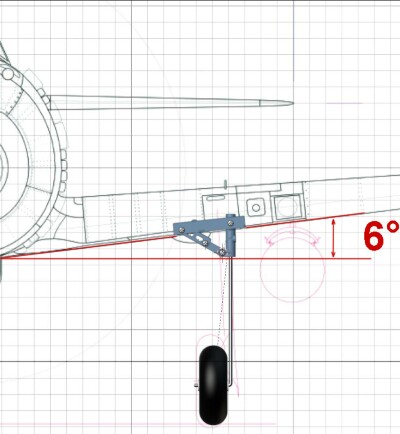

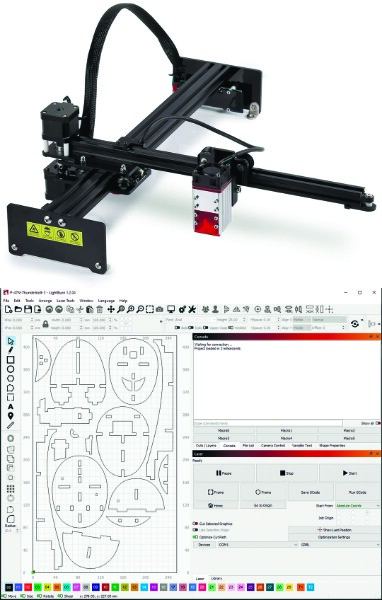

Начиная с P-47N Thunderbolt чертежи теперь будут дополнены векторными файлами DXF и SVG для лазерной резки. Я использую NEJE 3 PLUS (A40640) который хорошо режет  сиреневый 5мм (мощность 14% в 3 прохода), светло-зеленый 3мм(примерно 20%), серый и оранжевый (4-8% в один проход) XPS (в том числе и Пеноплэкс Фундамент или Экстрим, Комфорт слишком мягкий (плотность 20-22 кг/м3), который можно распустить струной на листы нужной толщины, то же касается аналогичного желтого утеплителя Укна Прочный (плотность 24 кг/м3)) и очень плохо режет белый и голубой даже на 100%. Вероятно это свойство всех диодных лазеров, с CO2, как я понял, таких проблем быть не должно.
Чертежи представлены в виде шаблонов которые желательно распечатать на плотной бумаге типа ватмана (плотность 200-250 г/кв.м), затем вырезать и зубочистками или малярным или двусторонним скотчем прикрепить к листам пенопласта XPS (экструзионный или экструдированный пенополистирол). Продается в строительных магазинах в виде подложки под ламинат или потолочной плитки (потолочки). Для каркаса фюзеляжа и нервюр крыла используются листы толщиной 5 мм, для обшивки 3 мм. Потолочка обычно чуть тоньше (3,6-3,7мм). Клеится все клеем Titan Wild, который хорошо скрепляет детали уже через 30-40 минут.
Подробные видео инструкции по моделизму, где подробно показано как сделать любой из представленных самолетов, вы найдете на моем YouTube канале (кнопка-ссылка  слева). В описании под видео вы найдете полный список всех компонентов (моторы, пропеллеры, приемники, сервоприводы, аккумуляторы,  и т. п. и где именно все это купить дешевле всего). Некоторые чертежи самых простых моделей самолетов для начинающих можно скачать бесплатно.

Уровни подписки

Cessna 150 чертеж

$ 3,2 в месяц
Файлы PDF для печати в форматах  A1(2 листа); А3(6 листов)  или  А4(14 листов) и SVG/DXF для лазерной резки

Ла-7 чертежи радиоуправляемого самолета

$ 4,3 в месяц
Обновленные чертежи истребителя Лавочкина

Edge 540 чертежи

$ 6,7 в месяц
Можно подписаться, получить сразу доступ и продолжить донатить ежемесячно или просто купить платный пост и скачать DXF/PDF файлы всех форматов.

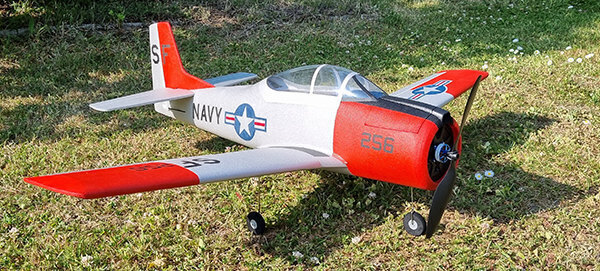

T-28 Trojan чертежи

$ 7,2 в месяц
Размах 1 метр

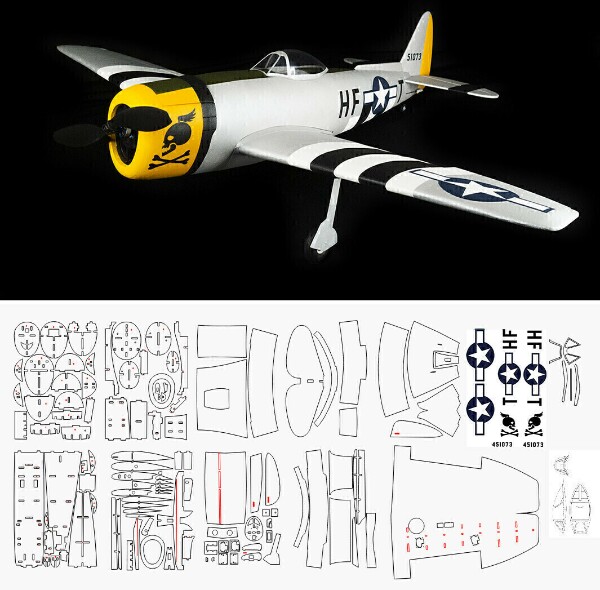

Republic P-47N Thunderbolt

$ 7,7 в месяц

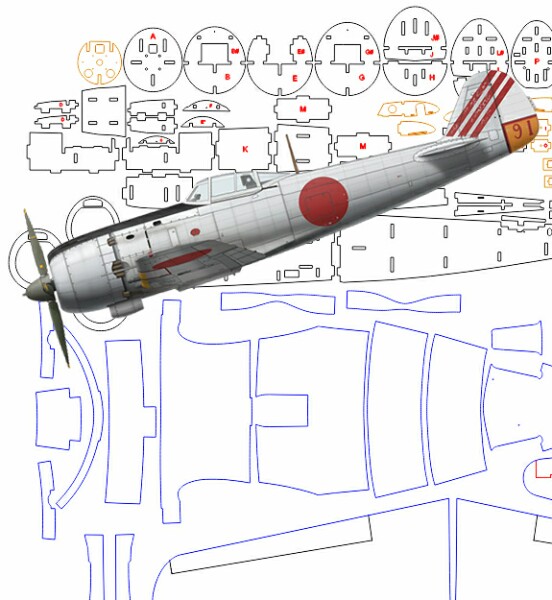

Модель самолета Nakajima Ki-84 Hayate

$ 7,7 в месяц
PDF для печати на бумаге формата А3 и векторные файлы DXF/SVG для лазерной резки XPS пенопласта и авиационной фанеры

Messerschmitt Bf-109 чертежи

$ 7,8 в месяц
Размах 1000мм

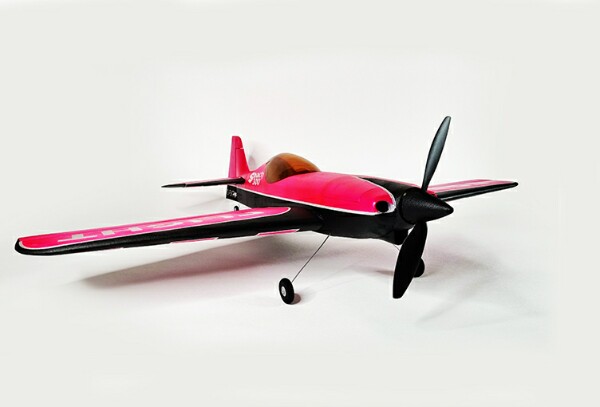

Sbach 300

$ 7,9 в месяц
Размах 1 метр

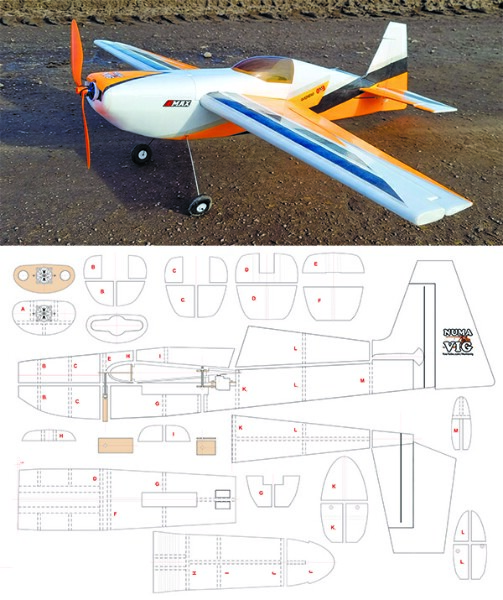

Extra 300 чертежи

$ 8,2 в месяц
файлы для лазерной резки

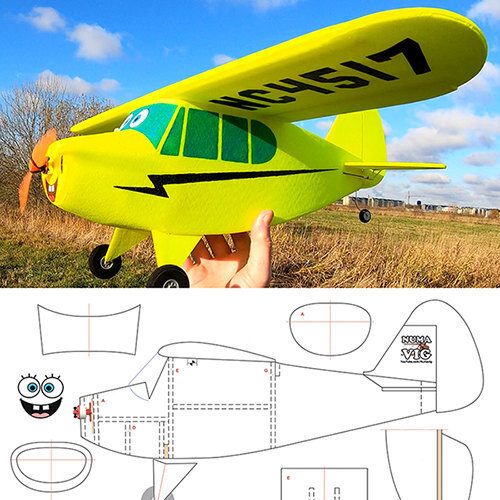

Piper PA-18 Super Cub

$ 8,3 в месяц
