Здесь вы можете скачать чертежи в формате PDF (размер бумаги A3 или А4) на выбор для постройки летающих моделей полукопий радиоуправляемых самолетов своими руками в домашних условиях. Размах крыла чаще всего 1 метр. Размеры на чертежах не указаны, т. к. вы можете распечатать их в любом масштабе. К некоторым моделям прилагаются неразрезанные чертежи в форматах А1 и А0.
Начиная с P-47N Thunderbolt чертежи теперь будут дополнены векторными файлами DXF и SVG для лазерной резки. Я использую NEJE 3 PLUS (A40640) который хорошо режет  сиреневый 5мм (мощность 14% в 3 прохода), светло-зеленый 3мм(примерно 20%), серый и оранжевый (4-8% в один проход) XPS (в том числе и Пеноплэкс Фундамент или Экстрим, Комфорт слишком мягкий (плотность 20-22 кг/м3), который можно распустить струной на листы нужной толщины, то же касается аналогичного желтого утеплителя Укна Прочный (плотность 24 кг/м3)) и очень плохо режет белый и голубой даже на 100%. Вероятно это свойство всех диодных лазеров, с CO2, как я понял, таких проблем быть не должно.
Чертежи представлены в виде шаблонов которые желательно распечатать на плотной бумаге типа ватмана (плотность 200-250 г/кв.м), затем вырезать и зубочистками или малярным или двусторонним скотчем прикрепить к листам пенопласта XPS (экструзионный или экструдированный пенополистирол). Продается в строительных магазинах в виде подложки под ламинат или потолочной плитки (потолочки). Для каркаса фюзеляжа и нервюр крыла используются листы толщиной 5 мм, для обшивки 3 мм. Потолочка обычно чуть тоньше (3,6-3,7мм). Клеится все клеем Titan Wild, который хорошо скрепляет детали уже через 30-40 минут.
Подробные видео инструкции по моделизму, где подробно показано как сделать любой из представленных самолетов, вы найдете на моем YouTube канале (кнопка-ссылка  слева). В описании под видео вы найдете полный список всех компонентов (моторы, пропеллеры, приемники, сервоприводы, аккумуляторы,  и т. п. и где именно все это купить дешевле всего). Некоторые чертежи самых простых моделей самолетов для начинающих можно скачать бесплатно.
Piper PA-18 Super Cub чертежи
Файлы SVG/DXF для лазерной резки и PDF для печати на бумаге формата A3
Level required:
Piper PA-18 Super Cub
Sbach 300 чертежи модели р/у самолета
Level required:
Sbach 300
T-28 Trojan чертежи радиоуправляемого самолета
Level required:
T-28 Trojan чертежи
Messerschmitt Bf-109 чертежи радиоуправляемой модели самолета
Level required:
Messerschmitt Bf-109 чертежи
Истребитель Ла-7 чертежи р/у самолета из пенополистирола
Level required:
Ла-7 чертежи радиоуправляемого самолета
Чертежи р/у модели японского самолета Nakajima Ki-84 Hayate
Level required:
Модель самолета Nakajima Ki-84 Hayate
Republic P-47N Thunderbolt чертежи модели радиоуправляемого самолета
Level required:
Republic P-47N Thunderbolt
Show more comments
avatar
https://www.precisionaerobatics.com
https://extremeflightrc.com/48--69_c_2261.html
Любая из этих, смотрю и слюни текут.
avatar
а где там КИТы? это ARF они все собраны, только вместе соединить и электронику поставить и там фанера с карбоном
Edge 540 чертежи пилотажки из XPS подложки и потолочки
Level required:
Edge 540 чертежи
Hawker Hurricane скачать чертежи модели радиоуправляемого самолета
Post is available after purchase

Subscription levels

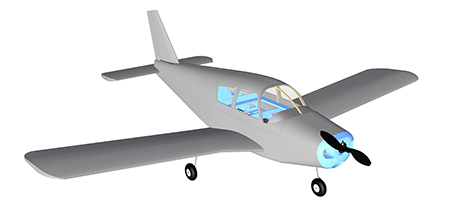

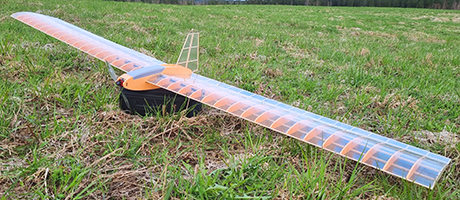

Cessna 150 чертеж

$ 3,2 per month
Файлы PDF для печати в форматах  A1(2 листа); А3(6 листов)  или  А4(14 листов) и SVG/DXF для лазерной резки

Ла-7 чертежи радиоуправляемого самолета

$ 4,4 per month
Обновленные чертежи истребителя Лавочкина

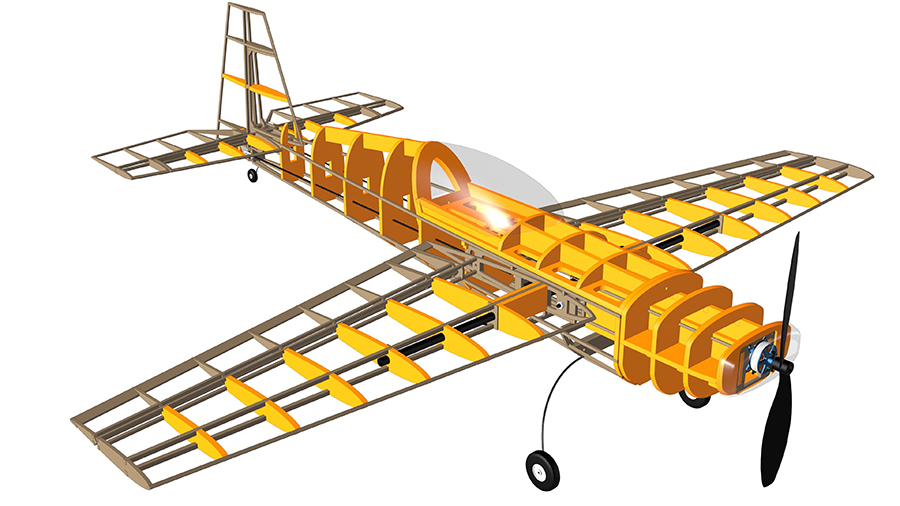

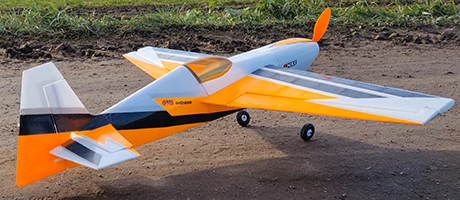

Edge 540 чертежи

$ 6,7 per month
Можно подписаться, получить сразу доступ и продолжить донатить ежемесячно или просто купить платный пост и скачать DXF/PDF файлы всех форматов.

T-28 Trojan чертежи

$ 7,3 per month
Размах 1 метр

Republic P-47N Thunderbolt

$ 7,7 per month

Модель самолета Nakajima Ki-84 Hayate

$ 7,8 per month
PDF для печати на бумаге формата А3 и векторные файлы DXF/SVG для лазерной резки XPS пенопласта и авиационной фанеры

Messerschmitt Bf-109 чертежи

$ 7,9 per month
Размах 1000мм

Sbach 300

$ 8 per month
Размах 1 метр

Piper PA-18 Super Cub

$ 8,4 per month
