Рыба моей мечты. Глава 3. Пещера члена.
Начнем с простого, что будет сравнительно легко напечатать и собрать - нос Манты ( - подумал я из прошлого. Я из настоящего: *смеется над собственной наивностью*).
По ходу этого проекта....(если повезет, до лета управимся) посмотрим, как делать плохо, как делать хорошо, рассмотрим особенности печати больших деталек.
Что там по моделям?!

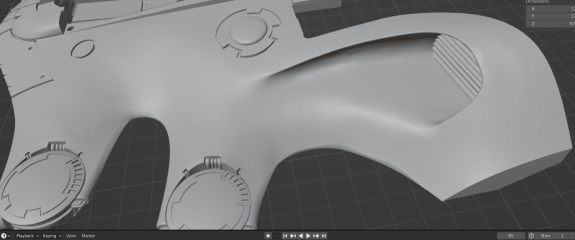

Произведена попытка сгладить "острые углы" вокруг воздухозаборника и вблизи спансонов. Вышло...средне. Ещё пришлось вырезать решетку воздухозаборника, выровнять поверхность внутри и поставить решетку назад, а то, блин, она под углом стояла.
Как видим, нос состоит из 2х половин...Это не плохо, но когда дело дойдет до склейки кокпита из 2х половин...возникнут проблемы с тем, чтобы красиво и аккуратно зачистить нишу со смотровым окном.
Так что смотровую щель вырезаем и объединяем с деталью крыши....
С крышей есть проблемы, но это сравнительно мелкая деталь и потом можно переделать.
Дополнили потолок крыши какой-то детализацией. Вообще не знаю, что там можно сделать, поднимем этот вопрос позднее (примечание меня из настоящего: если не забуду, сделать на потолке лампы как у оригинала в ангаре).
"Мусорная геометрия"....это мой личный термин, попробую обьяснить. Это полигоны модели, которые не влияют на детализацию.
Например: слева поправлено, справа как было. Дело скорее всего в том, что модель так была порезана. Как итог, на плоской поверхности есть куча не нужных точек, по факту, они не мешают, однако если вся модель состоит из таких мест, то модель начинает больше весить....а печать иногда нужно много моделей за раз. Приводит это к тому, что в слайсере набирается моделей на несколько гигабайт...у меня компьютер от такого вешается, да и слайсится это долго.
А вот еще пример: когда автор добавил модель ракетами, они некорректно обработались. Так в толще носа есть полигоны, которые могут некорректно обработаться слайсером.
При попытке сделать деталь пустотелой у нас появляются не нужные структуры.
Ракеты вырезал, сделал побольше вырез вокруг, теперь хоть понятно что это (примечание меня из настоящего: надо еще более пафосные и детальные модели СМСок!).
И внутренние пустоты корректно строятся.
А что с кабиной?
Ну....наполнение можно же сделать и потом, подумал я...просто вклеить модули, главное, чтоб все было ровненько.
На задней стенке кабины у нас....детали....подумаем....
На кой хрен они нужны? И вообще, попробуйте склеить половины корпуса размером с пару девилфишей, чтобы 2 половинки этой двери сошлись ровно, оно не загадилось клеем, а потом как-то зачистить надо.
Убрал детали со стены, их потом можно одной пластинкой наклеить.
Вообще упрощена и выровнена внутрянка кабины, чтоб можно было вклеить все на стенки и пол. В какой-то момент подумал над мониторами для пилотов, но без кресел не ясно куда их лепить.
На этом этапе надо решить, как это будет печататься.
На первый взгляд, есть ощущение, будто порезав на 2 куска оно не влезет.
Поставили на ребро. Уже лучше, больше половины влезает.
А видите этот кругляшик с кантом? Восстанавливать геометрию таких штук в местах стыков - ужасный гемор!
Ставим наискосок. Лучше, но совсем впритык и не факт, что если обрежем ровно, все влезет. Делать стык фигурным....не стоит.

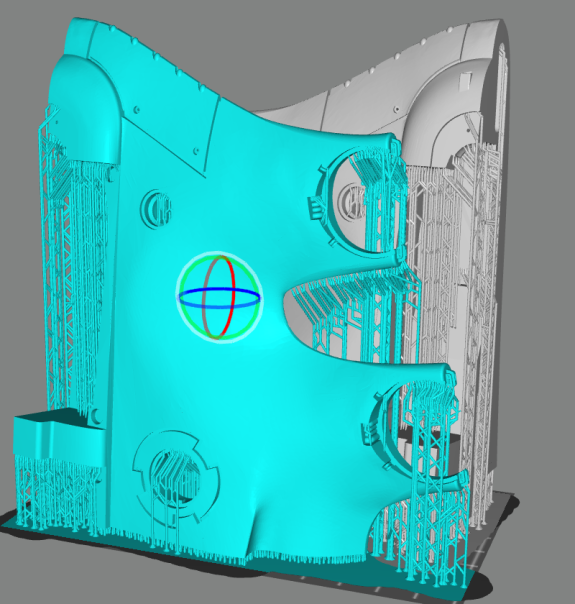

А вот так уже хорошо...с учетом поддержек близко к лимиту высоты, также обе половинки носа влезут...
Ситуация двоякая.
Плюсы:
- обе детали влезают и пространство печати почти полностью задействуется, можно еще мелочевку закинуть, хватило бы смолы в ванне;
- важный и "видимый" стык идущий вдоль модели будет гарантированно ровный и не потребует зачистки перед склейкой половинок.
Минусы:
- поддержек много....очень...с ними есть шанс фейла, чуть что пойдет не так и прощайте крепления спансонов.
Печатать на боку наискосок было бы проще и надежнее, но минусы существеннее.
Так или иначе, порезали, сделали заготовку для комнаты с наводчиками, сняли часть крыши и сделали место под магнит...и вообще заменили магниты 3мм на 4мм.
Ну что, в печать?!
Ну ок, пусть будут спецэффекты. На спансоны приделаем красные габаритные огоньки (красные стрелки). Где фиолетовые....чего-то типа простых белых.
А вот 2 выреза в корпусе и пара мест в кабине (синие стрелки) будет синяя подсветка. Или на месте большой дырки РГБ сделать...это решится уже по ходу. Подсвечивать все ракеты? прикольно, но избыточно!
Вот, сделали каналы для проводов.
Под большой линзой сделаем что-то вроде распределительной коробки, да, она будет замурована, доступ будет через ту самую линзу.
Уф, готово?! Теперь то в печать первый кусок?!
Я решил копнуть глубже!
Посмотрим что там у настоящей Манты...
Денис! Я тебя люблю и хочу....покусать за какое-нибудь нежное место! Некоторые ценные мелочи не были показаны, а фоток в интернетах хороших нет, а видео у других товарищей или отвратно сняты по качеству или слишком поверхностно. Да, анбокс Манты на ТФЕ - это самый подробный обзор в приемлемом качестве, из того, что предлагает интернет.
Что суммарно выявлено на счет носа Манты...

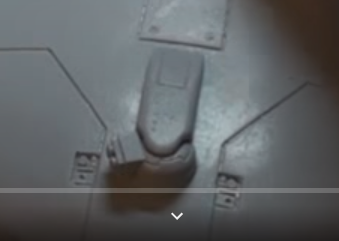

Вот, нужна шишка на крыше кокпита!

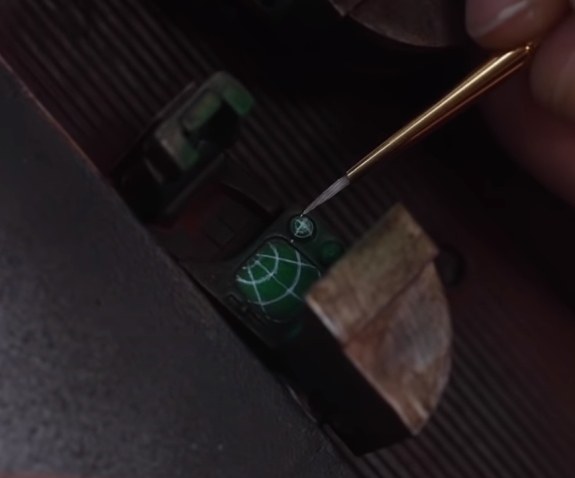

А это кокпит внутри и тут...никакой детализации, блин!
Есть интересная деталь! На борту манты есть прямоугольные выступы...
Полагаю, это некие выдвижные ступеньки, чтоб пилоты забирались в кабину...Вот эту деталь я делать не буду, оно не стыкуется с моим здравым смыслом! Аварийный люк продумаю, но штатный вход в кабину будет через ангар.
Зараза! Гады! Ну как так то?!....
Надо будет...
1. дополнить спансоны всякими коммуникациями (а еще надо ограничить угол поворота спансона, вставить в него светодиод...а еще сделать бурсту подвижной, а то она статичная у этой модели и поставить бурсты с кожухом, они хоть не сломаются....или оставить такие?!).
2. дополнить пузяку всякими лючками и прочими прорезями
3. а что это у нас за отверстие по центру? Маркерлайт это!
Перекрестная сверка фоточек! Под кокпитом маленький спансон с маркерлайтом....допустим, их тут 2.
А по профилю их 6. Во, прикольно! В других местах манты я таких не нашел, так что дополним дизайн ГВ еще парой мини-спансонов. Надо туда засунуть еще красненькие светодиоды!
Ах да, еще у манты 10 сикеров! А где они?....а хз, оригинальная модель без них, в носу именно 2 миссл пода.
Надо придумать, куда их присунуть. Можно сделать лючки с выдвижными сикерами :)
Вернемся к кабине!

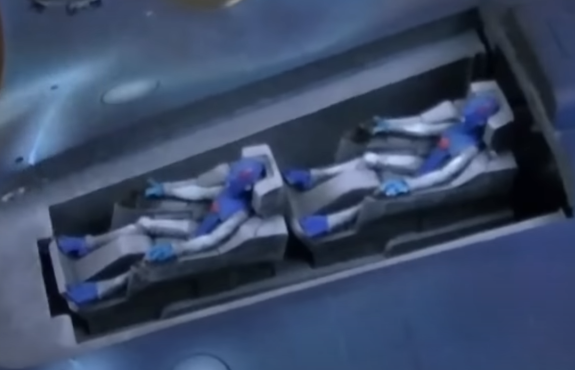

Прикольно, но скучно...
Вооот....Самое наглядное -

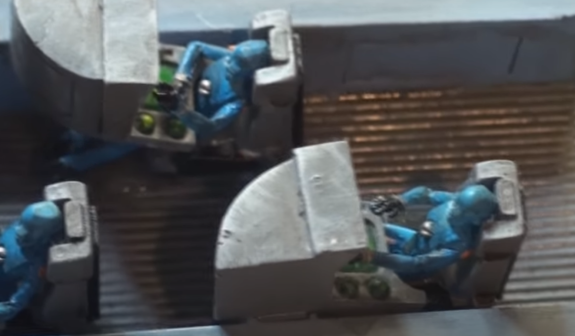

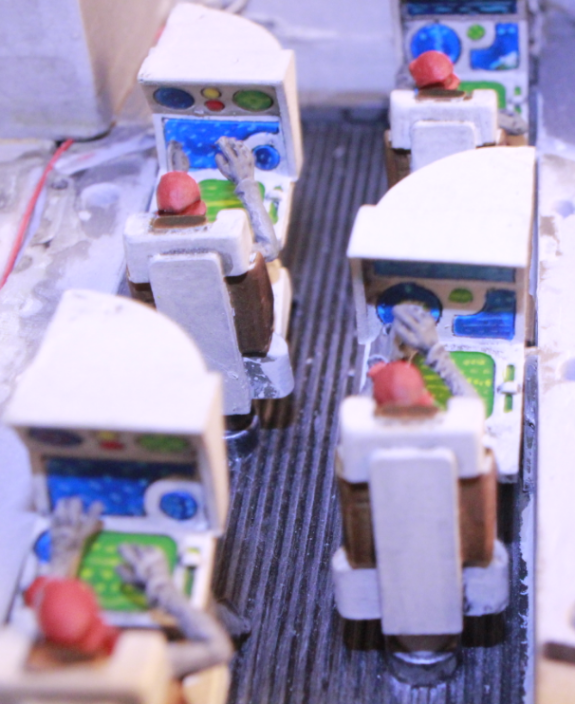

последняя фотка капсулы от Орки, в итоге ее и возьму за основу.
последняя фотка капсулы от Орки, в итоге ее и возьму за основу.
Оригинальный концепт оставим с 2
поправками:
поправками:
Кабину изнутри обошью какой-то
текстуркой, может пару устройств размещу....еще под вопросом.
текстуркой, может пару устройств размещу....еще под вопросом.

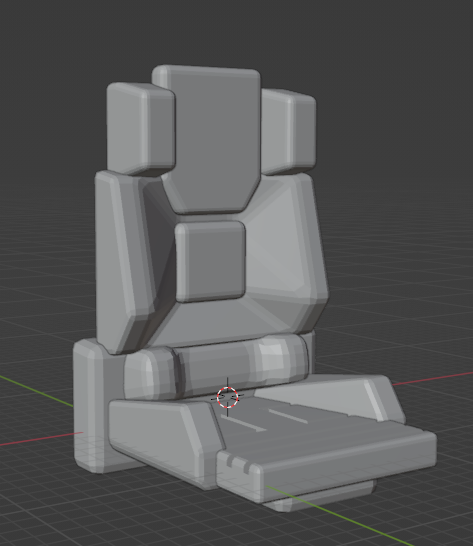

Сами сидушки сделаю, по
возможности, под оригинал, но между ног сделаю выступкак в кабине Орки. У
первого пилота ничего дополнительно не будет, у второго будет еще монитор или
мониторы, на потолок их лепить не буду.
возможности, под оригинал, но между ног сделаю выступкак в кабине Орки. У
первого пилота ничего дополнительно не будет, у второго будет еще монитор или
мониторы, на потолок их лепить не буду.
Оригинальные пилоты воздушники
такие...похожих не нашел, не похожих нашел, но моделек нет в доступе, надо
будет слепить времянку.
такие...похожих не нашел, не похожих нашел, но моделек нет в доступе, надо
будет слепить времянку.
Вроде бы все понятно, но непонятно....
А я что, утверждал, что хорошо
моделирую?! Ну, было бы хоть как-то проще при наличии фоток спереди, сверху,
сбоку и на фоне линеечки, а то я размер вычислял на глаз по тем фоткам, которые
есть выше.
моделирую?! Ну, было бы хоть как-то проще при наличии фоток спереди, сверху,
сбоку и на фоне линеечки, а то я размер вычислял на глаз по тем фоткам, которые
есть выше.
А еще пофиг на ультрадетализацию,
оно очень мелкое будет и вообще в закрытом отсеке. Модели дела с поправкой на
то, что оно должно нормально напечататься, а в перспективе это было реально
красить.
оно очень мелкое будет и вообще в закрытом отсеке. Модели дела с поправкой на
то, что оно должно нормально напечататься, а в перспективе это было реально
красить.
Надо будет еще болванчика касты
воздуха со скелетом сделать и примерять все под него.
воздуха со скелетом сделать и примерять все под него.
В фотошопе измеряем высоту и
исходя из известного диаметра базы получаем примерную высоту миньки.
исходя из известного диаметра базы получаем примерную высоту миньки.
Закончим сегодня и на многоточии.
Я еще в субботу начинал это писать и дописал до поддержек. Писал я в бусти и
понадеялся на сохранение черновика. Что сохранил в черновике бусти? Первую
стоку текста и заголовок....неждан.
Я еще в субботу начинал это писать и дописал до поддержек. Писал я в бусти и
понадеялся на сохранение черновика. Что сохранил в черновике бусти? Первую
стоку текста и заголовок....неждан.
Так что воспроизвел по памяти.
Вероятно, буду писать про Манту, когда будут какие-то подвижки по ходу работ, а
не по окончании этапов.
Вероятно, буду писать про Манту, когда будут какие-то подвижки по ходу работ, а
не по окончании этапов.
Хорошо, что сохранил пост в ворде...бусти действительно загадочен...сегодня вот, если происходит сбой в загрузке фото, пост нельзя опубликовать, а в черновиках сохраняется сильно устаревшая версия, так что на сегодня это попытка номер 5 написать пост...
Сейчас скорее всего будет не до
неё, при наличии времени буду лепить мелочевку типа сидушек и каких-то
украшательств. Как все соберется. напечатаю и посмотрим что получилось
собрать.
неё, при наличии времени буду лепить мелочевку типа сидушек и каких-то
украшательств. Как все соберется. напечатаю и посмотрим что получилось
собрать.
Мысли, идеи, предложения,
пожелания - приветствуются.
пожелания - приветствуются.
