Подбор транзисторов: священный ритуал и бесполезная трата времени
Сегодня поговорим о процедуре, которую многие возвели в ранг священного технического обряда — о подборе транзисторов по коэффициенту усиления (Ку или hFe). Спойлер для тех, кто спешит: современные мощные выходные транзисторы подбирать по Ку не нужно, безумно сложно и, если говорить на языке физики, практически невозможно.
Давайте разберем, почему эта привычка давно изжила себя и превратилась в банальный инструмент заработка для хитрых продавцов.
Привет из СССР, или откуда растут ноги

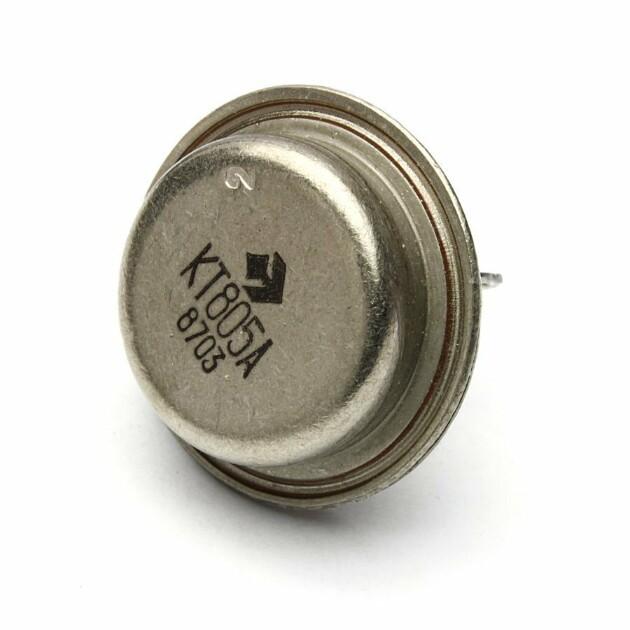

Миф о необходимости подбора пар сидит в головах любителей электроники старшего поколения. И в советские годы он был абсолютно оправдан. Когда вы открывали коробку с условными КТ805 или КТ818/КТ819, транзисторы из одной и той же партии могли отличаться по Ку в несколько раз, а то и в десяток раз. Собрать на этом «разнобое» симметричный выходной каскад без диких перекосов плеч и запредельных искажений было тем еще квестом. Подбор тогда был вынужденной мерой выживания.
Но индустрия не стояла на месте. Мы давно живем в эпоху прецизионной литографии и автоматизированного контроля кремниевых пластин. Современные комплементарные пары — например, легендарные 2SC5200 / 2SA1943 или мои любимчики NJW0281 / NJW0302 — с завода выпускаются с жестким технологическим допуском (речь, конечно же, об оригинальных транзисторах). По даташитам и реальным замерам, Ку у транзисторов из одной партии (и даже между NPN и PNP структурами), изначально отличается не более чем на 10-15% во всем основном рабочем диапазоне. Для современной схемотехники усилителей, охваченных очень глубокой общей отрицательной обратной связью (ООС), такая точность — это более чем идеальные условия.
Иллюзия замера

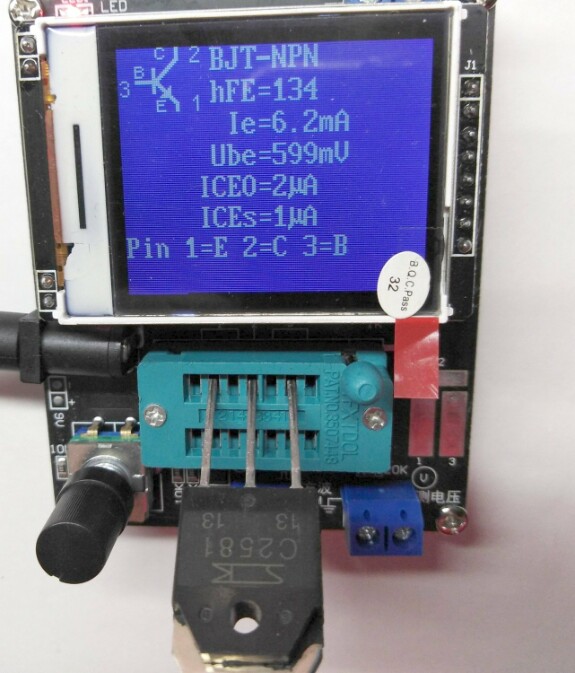

Самая большая глупость — это пытаться подбирать мощные «выходники» при помощи обычного мультиметра или популярного транзистор-тестера (типа GM328). На экране вы видите красивые циферки Ку, но задумывались ли вы, как прибор их получил?
Эти копеечные тестеры измеряют Ку при микроскопическом токе коллектора — не более 1–10 мА. В реальном же усилителе выходные транзисторы при таком токе даже не работают! Обычно ток покоя выходного каскада в классе AB выставляется от 40–50 мА и выше, а на пиках сигнала через транзисторы текут амперы.
Главный нюанс, о котором забывают или не знают «подборщики», заключается в том, что коэффициент усиления транзистора — это не статичная константа. Ку жестко зависит от тока коллектора. Если вы хотите подобрать транзисторы по-настоящему, вам понадобится построить полноценный график этой зависимости. А для этого нужно специальное лабораторное оборудование (или самодельный стенд), способное пропустить через кристалл разные значения тока во всем рабочем диапазоне, например: 100 мА, 500 мА, 1 А, 3 А и 5 А.
Более того, измерять Ку нужно не просто при разном токе, но и при тех же значениях температуры, которые транзисторы будут иметь в реальном устройстве — то есть, на том же радиаторе, в том же корпусе и при той же температуре в помещении, где усилитель будет эксплуатироваться. Ведь 1 А при 30 градусах и тот же 1 А при 50 градусов дадут совершенно разные значения Ку. Без воссоздания этих жестких условий все манипуляции на столе — это иллюзия замера.
Почему подбор физически невозможен?
Даже если вы соберете полноценный стенд для замеров и переберете ведро транзисторов, вас ждет разочарование. На физическом уровне NPN и PNP структуры принципиально разные. Скорость движения электронов в NPN-кремнии исторически выше, чем скорость движения дырок в PNP-структуре. Из-за этого геометрия кристаллов и легирование у комплементарных пар отличаются, чтобы хоть как-то их уравнять.

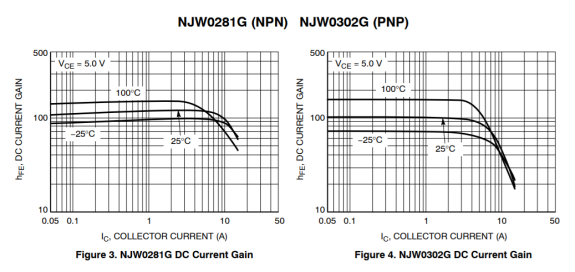

На практике это значит, что графики зависимости Ку от тока у NPN и PNP транзисторов никогда не совпадут идеально. Вы можете найти пару, у которой Ку совпадет в одной точке (например, при токе 1 А), но при токе 100 мА или 4 А графики неизбежно разойдутся в разные стороны. Поскольку выходные транзисторы в классе AB каждую микросекунду работают при разном, постоянно скачущем значении тока, поэтому «подобранная пара» поплывет при первом же аккорде.
Вдобавок ко всему, коэффициент усиления транзистора намертво привязан к температуре его кристалла. Стоит кремнию нагреться, как его Ку начинает плыть вверх. В реальном усилителе транзисторы плеч NPN и PNP, хоть и сидят на одном радиаторе, в динамике прогреваются неравномерно. Достаточно разницы в ничтожные пару градусов, чтобы «идеально подобранная на холодную» пара превратилась в тыкву.
Смысл подбора под одну конкретную точку с натяжкой есть только для каскадов, работающих в чистом классе А, где ток жестко стабилизирован и неизменен. Для класса АВ — это чистая утопия.
Кому это выгодно?
- Аудиофилам. Для них «хороший звук» — это не физика и не инженерный расчет, а количество страданий, вложенных в сборку. Если ты не провел три бессонные ночи перебирая сотни транзисторов, то звук у усилителя будет «бездушным» и пацаны на форуме не поймут. Это чистой воды психологический ритуал.
- Барыгам с радиорынков и маркетплейсов. Схема бизнеса гениальна и проста: покупается коробка оригинальных заводских транзисторов (где они и так нормальные), суется в копеечный тестер на токе 1 мА, а затем эти детали объявляются «подобранной парой» и продаются наивным покупателям в два-три раза дороже. Не кормите спекулянтов.
А как же маломощные транзисторы?
Единственное место, где подбор имеет хоть какой-то бледный смысл — это дифференциальный каскад (ДК) или токовое зеркало (ТЗ). Но и здесь современные импортные транзисторы (вроде BC546/BC556 или BC847/BC857), идут из одной ленты с минимальным разбросом.
Что будет, если поставить туда транзисторы без подбора? Никакой катастрофы не случится — земля не разверзнется, а искажения не подскочат до небес. Худшее, чем это грозит — слегка увеличится постоянное напряжение на выходе усилителя (в пределах скромных 10–30 мВ), что абсолютно безопасно для любой акустики.
Более того, в грамотно спроектированных усилителях (например, в моих ОМ2.7 и ОМ2.8) эта проблема изначально решена инженерным путем: на плате предусмотрен подстроечный резистор, который позволяет легким движением руки свести постоянку на выходе практически в идеальный ноль. Схемотехника должна побеждать разброс параметров, а не шаманство с тестерами.
Итог.
Покупайте оригинальные компоненты у проверенных поставщиков, доверяйте заводским технологиям, не тратьте время на бесполезные ритуалы и просто собирайте качественную технику.
Всем хорошего звука и трезвого инженерного мышления!
