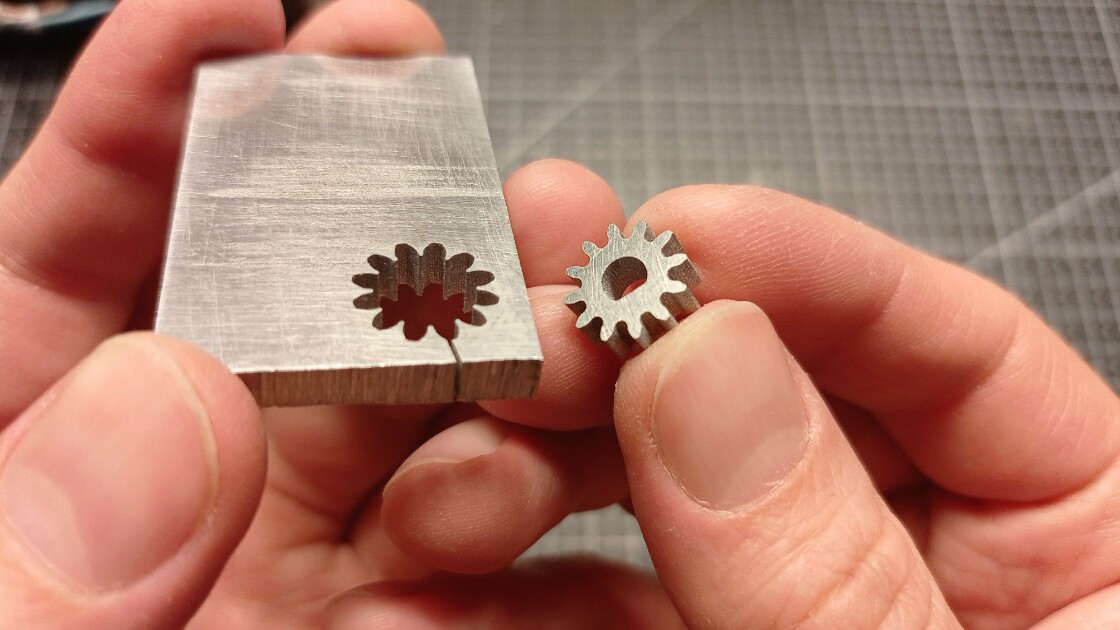

Вырезал шестерёнку

И не просто шестерёнку, а шестерёнку с дыркой.
Цель была отработать технологию подготовку готового G-кода, и вырезать шестерёнку с внутренним отверстием, не промахнувшись с центровкой.
Материал алюминий Д16Т, толщина 5 мм.
Так же добавил систему подачи воды в зону реза, с фильтрацией.

Сергей Хикматуллин

Здравствуйте! Интересно, а как нашли центр в отверстии, на глаз.

Mar 11 11:34

Inofid

Центр искать не нужно. В начале просто шуруповёртом сверлишь небольшое отверстие (1-2 мм), затем продеваешь туда проволоку и вырезаешь внутреннее отверстие. Затем проволоку разрезаешь, выносишь наружу и вырезаешь внешнюю часть. Главное всё это время держать шаговики активными и двигать по осям не вручную, а через управляющую программу.

Mar 11 15:24 (changed)

Сергей Хикматуллин

Или проволока как кромкоискатель работает.

Mar 11 11:43

Сергей Хикматуллин

Получается 2 уп, сначала в внутри потом снаружи. Правильно понял.

Mar 11 15:46 (changed)

Inofid

Да. 2 отдельных файла G-кода. Один для внутреннего отверстия, второй для внешней части. Главное в процессе смены G-кода не сбить положение станка.

Mar 12 00:13 (changed)
