Заменил ролики на сопла от 3D принтера

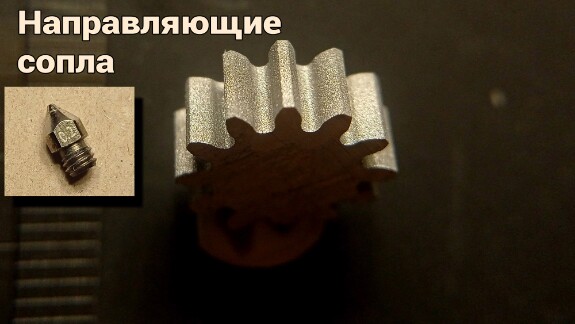

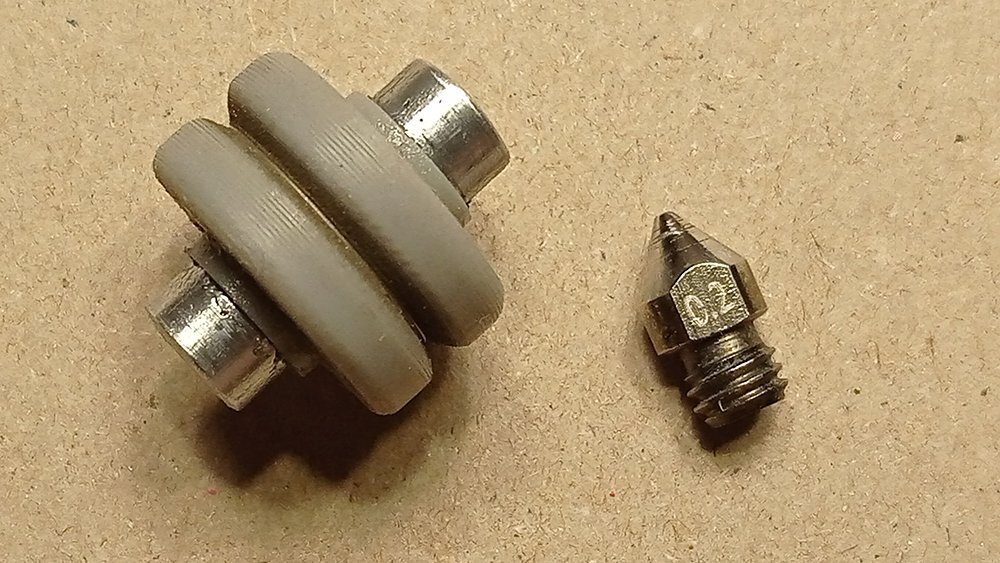

Заменил пластиковые ролики на закалённые сопла 0,2 мм для 3D печати.

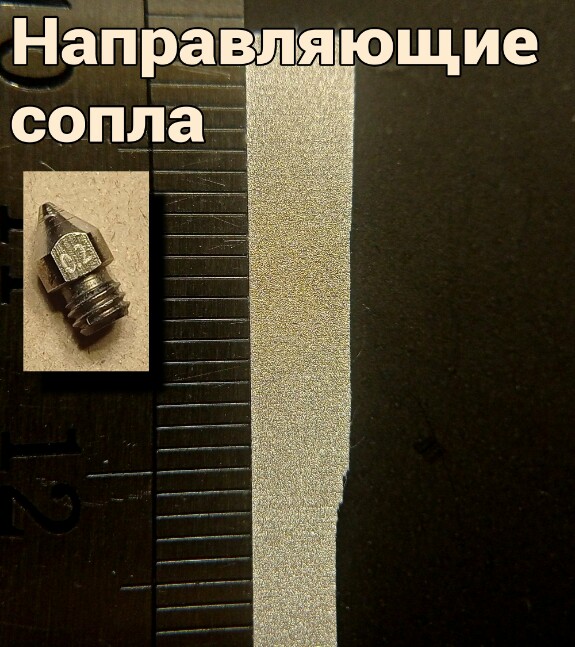

Разница просто небо и земля. Полосатость пропала полностью.

Честно говоря, даже и не надеялся, что на моей версии станка получится такое качество.

Единственное, что проволока 0,2 мм очень капризная, по сравнению с 0,25. Чуть переборщил с длительностью импульсов и сразу рвётся.

igornet21

Спасибо

May 06 22:08

igornet21

Некоторая нестыковка: в EASYEDA, и соответсивенно, на плате для компаратора предусмотрен пин 2 (D2), а в программе ардуино для этого выделён пин 4 (D4), во всяком случае так в EDM2.0.zip файле, что в свободном доступе

May 07 06:31

Inofid

Значит прошивка для старой платы. Пин поменял, чтобы удобнее дорожки разводить было.

May 07 12:22

igornet21

Можно пояснить для чего и куда это ведет -> "пин D4 через резистор 220-390 Ом на оптопару" /из Wire_Driwing.ino/

May 09 03:18

igornet21

Ответил уже себе - пауза и остановка генерации импульсов

May 09 03:32

igornet21

Вместо этого можно прояснить с кнопками управления двигателями в ручном режиме. Через один пин А1 управлять двуми кнопками и при этом еще и значения считываются?! Я немного небельмыс...

May 09 03:55

Inofid

Одна кнопка подаёт на А1 напряжение 5В напрямую, вторая через резистор 10кОм (второй резистор на 10кОм идёт от GND на А1). В итоге, когда одну кнопку нажимаешь, analogRead выдаёт 450, если вторую, то 1000.
Забыл этот момент на схеме изобразить.

May 09 10:52 (changed)

igornet21

Понятно, спасибо.

May 09 12:13

igornet21

А можно попросить выложить в свободный доступ обновленные две детали .stl верхней и нижней петли для сопл с роликами??

May 14 18:58

Inofid

Уже давно выложил: https://drive.google.com/drive/u/0/folders/1FRyReGSj41KO7YQjFtufhRQo8P7PIP0p

May 14 19:29

igornet21

Привет, вот вопрос, есть какой то фокус, хитрость как продевать 0,2мм проволоку через 0,2мм сопла ИЗНУТРИ. Измучился, запарился и на грани отчаяния

Jun 21 00:02 (changed)

Inofid

Натянуть проволоку и зажигалкой нагреть по середине. В месте разрыва будет острый и прямой кончик, который легко пролазит в сопло.

Jun 21 00:31 (changed)

igornet21

А с латунными соплами есть опыт? Если да, то сильная разница реза по сравнению со стальными? Через них значительно проще провод заводить, очевидно, что отверстия у них минимально больше. Где-то рядом должен быть копромисс/баланс между ожидаемым результатом ,он же и качество, и удобством....

Jun 23 19:22

Inofid

Пока ещё нет. В последнее был занят другими делами.

Jun 23 21:47

igornet21

Есть вопрос к питанию генератора импульсов: он же и остался вариант с 24 вольт блоком и с повышающим преобразователем на 80В? Держит напряжение, без срывов? Стабильно работает несмотря на жесткие импульсные помехи и периодические кз-режимы? А питание электроники тоже из того же самого 24 вольтного блока?

Jun 25 17:59

Inofid

igornet21, всё так и осталось. Напряжение держит, пока не упрётся в ограничение тока (в моём случае 2А). Тогда да, напряжение может проседать, в зависимости от сопротивления цепи.
Прочая электроника питается от отдельных маленьких блоков питания (220 В -> 12 В).

Jun 26 21:20

igornet21

Понятно, спасибо

Jun 26 22:30

igornet21

Еще короткий вопрос, Nema 17 моторы (я предпологаю, что такие стоят на CNC) запитываются отдельно от всего? 12 или 24В?

Jun 27 02:08

Inofid

Отдельно. Можно 12В, можно 24В, разницы нет. У меня 12 В

Jun 27 04:11

igornet21

При работе IRFB4115 транзисторы сильно греются?

Jun 28 00:06

Inofid

Как нагрузишь (длительность импульса, частота), так и греются. Если перестараться, и бахнуть могут.

Jun 28 01:35

igornet21

По поводу самого станка. Движущееся часть по Y-оси - это емкость с водой и железом внутри или сам карказ Х-оси с головой ползает? CNC китайского разлива типа 3018 всегда первый вариант, а это в данном случае приличная нагрузка парами кг на двигитель и не типично для EDM, где ванна обычно неподвижно стоит. Хотя можно Nema 23 взять, что по мощнее....

Jun 29 12:29

igornet21

Отталкиваясь от моего предыдущего поста и от желания возможно самому собрать станок хотелось бы знать есть ли напряг (достаточный преждевсего вращвтельный момент) для двигателя условно Nema 27 обозначим что б всю емкость с водой плюс собст. вес ванны и плюс немного железа в ней тягать по оси Y? Или всё таки лучше план В с неподвижной емкостью?

Jun 30 13:14

Inofid

Ёмкость с водой весит примерно 8-9 кг. Nema17 двигает её без особых усилий. Даже пальцами вал легко проворачивается. Так что это не проблема.
Проблема разве что в валах, на которых висит стол. Они могут слегка прогибаться пот таким весом, и тут лучше использовать рельсы. Но в идеале конечно, ёмкость с водой делать неподвижной.

Jun 30 14:11

igornet21

Хорошо, понятно, спасибо

Jun 30 22:19

igornet21

Вчера недоумевал почему зеркальные (отрицательные) импульсы регистрации тока на D2 поступают?? Причина - по схеме NSM2012-30B5R наоборот подключен! Вход и выход перепутан. Не трагично, благо в програме можно это легко подкорректировать, инвертируя результат. И в схеме перемотки проволки pull down резистор на beeber упущен, иначе стоит пару секунд пронзительный писк пока андроинка не стартанет

Jul 04 13:32

Inofid

Вообще-то причина в компараторе LM393DT. Он выдаёт инвертированный сигнал. Ну и да, лечится в коде одним символом "!"

Jul 04 17:17
