Рельсовый хамбакер H010. Формальные характеристики самого дешёвого звукоснимателя
Довелось мне тут купить для одного проекта рельсовый звукосниматель. Качество и характеристики были не важны, поэтому просто купил самый самый дешёвый.

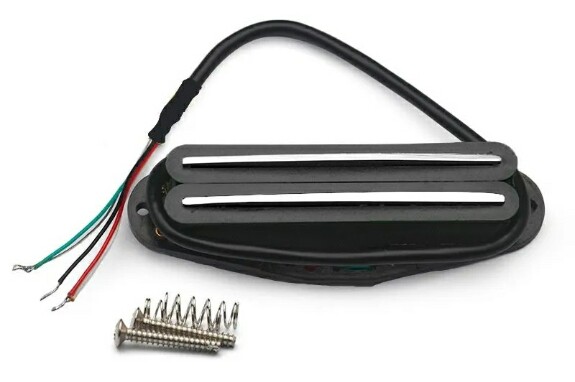

Тут:

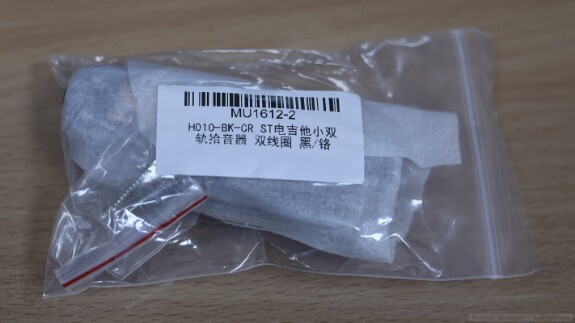

На упаковке значилось ещё вот что:
... некое MU1612-2, не имеющее никакого отношения к устройству, а на картинках продавца ещё и какое-то Musiclily. Также явно не относящееся к девайсу:

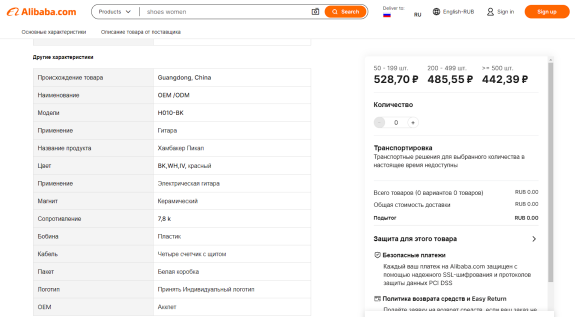

О характеристиках наш продавец скромно умалчивает, а в родной стране заявляют их такими:
И скажу сразу - врут.
А между тем, народ на торговых площадках активно вопрошает:
"Какое сопротивление?", "Какая индуктивность?"

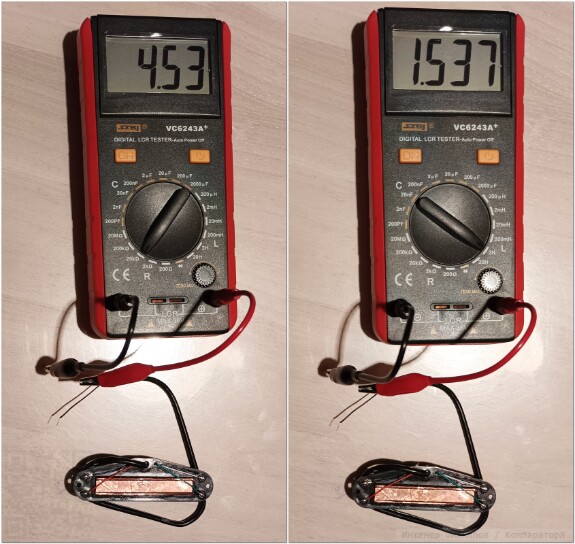

Ну вот какая намерялась у меня:
Красный+Белый --> Зелёный+Экран - 4.53 кОм // 1.537 Гн
Красный+Белый --> Чёрный - 4.53 кОм // 1.541 Гн

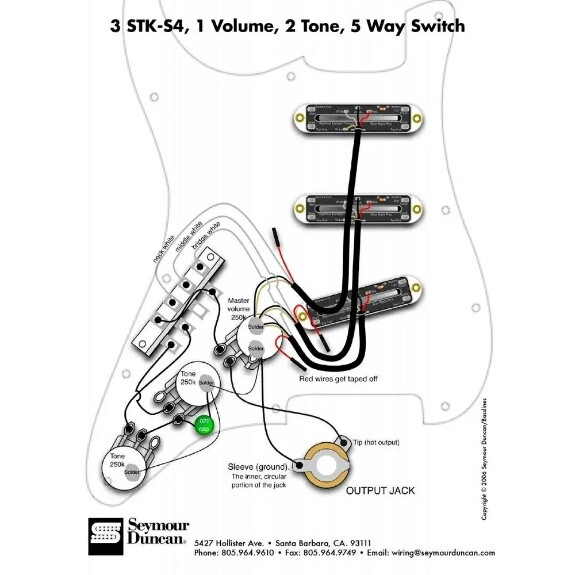

Схема подключения вот такая (если конечно вы разберётесь в ней... Уж лучше нарисовали бы простую принципиальную!):

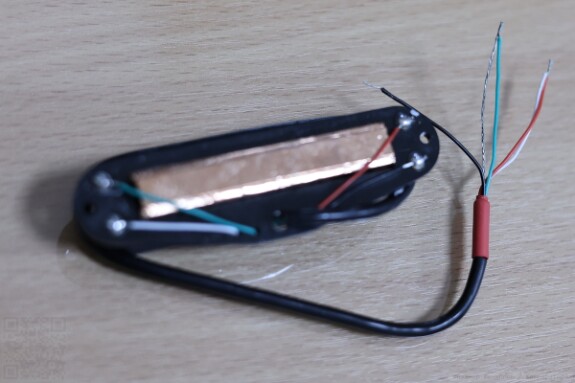

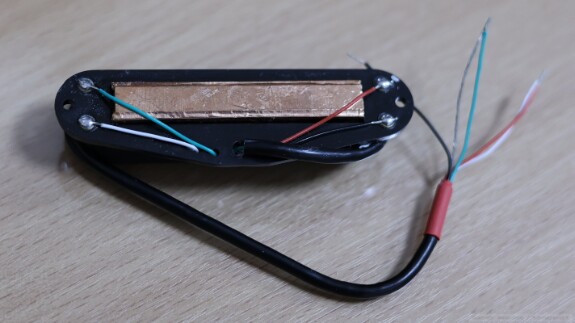

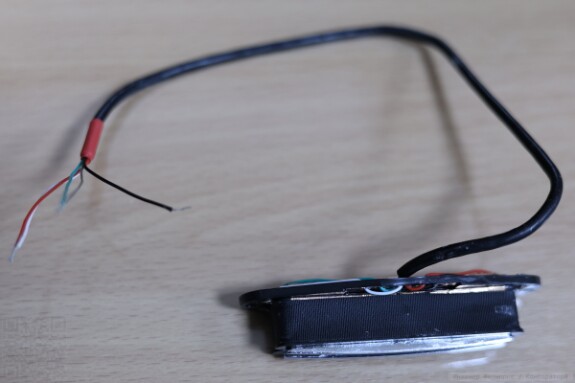

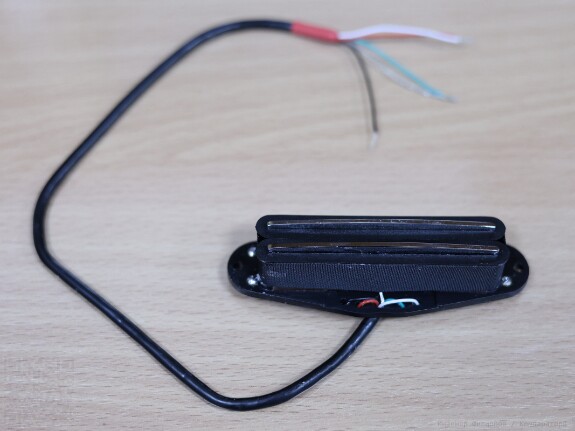

Ну и далее остаётся только фотографии самого звукоснимателя со всех сторон показать:
Без претензий на особую полезность данного материала, но пусть будет - авось кому и пригодится.
P.S. Друзья, потерпите ещё немного. Материала накоплено/написано - масса. Немало дико интересного и приобретено. Что-то ещё пути. И всё это будет тут.
