Korg Nu:Tekt NTS-1 [фоторепортаж]
Коробка:
Комплект поставки:
Алюминиевые уголки и две боковые алюминиевые панели (все отверстия в уголках - с резьбой):

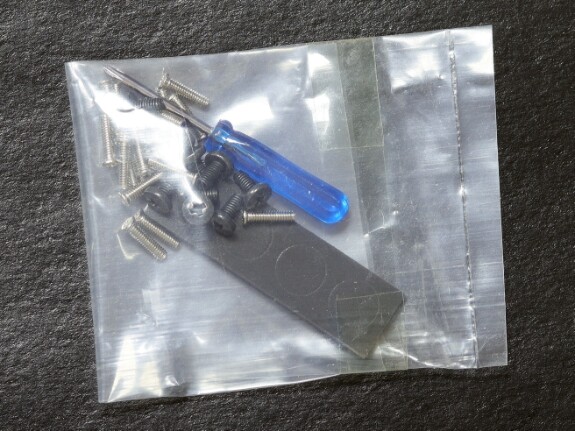

Винты, самоклеящиеся ножки и микроскопическая отвёртка для серебристых винтов (для воронённых нужна "крестообразная" отвёртка побольше).
Ленточная клавиатура NTS-1, представляющая собой резистивную сенсорную полоску. К панели синтезатор крепится на двухсторонний скотч, а с основной платой соединяется посредством гибкого плоского шлейфа:

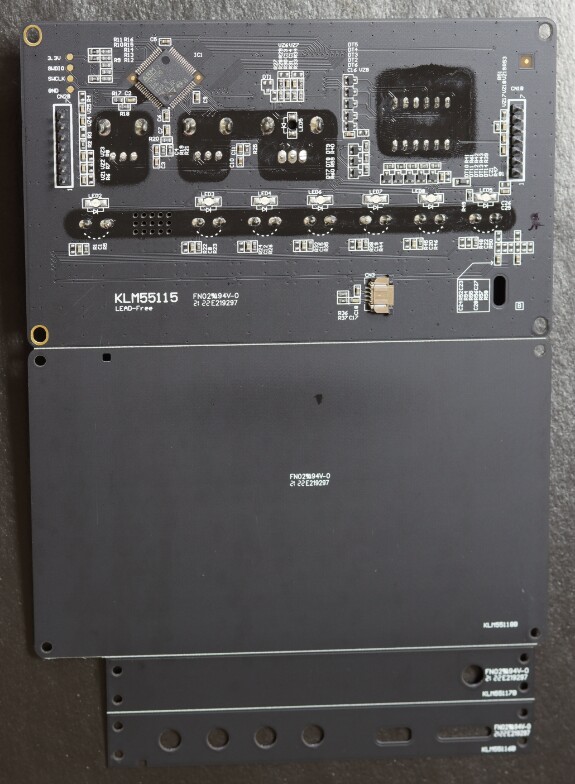

Панели корпуса синтезатора (верхняя, нижняя, передняя, задняя):
Их нужно отламывать друг от друга по заранее прочерченным "пропилам". Почему их сразу же до конца не отпилили на заводе - загадка...
Обратная сторона панелей синтезатора:
На верхней панели, обратите внимание, сосредоточено изрядное количество электроники, включая собственный 32-битный ARM-микропроцессор STM32F030 (микроконтроллер (МК) с RISC ядром, работающий на частоте 48 МГц, имеющий собственную RAM и Flash-память):
pdf
stm32f030f4.pdf1.91 Mb
Забегая вперёд отмечу, что компания-производитель выпустила комплект открытой документации, позволяющей разрабатывать собственные интерфейсные панели:
Вы можете заменить оригинальную панель от NTS-1 на переднюю панель, изготовленную на заказ, и таким образом, создать уникальные и оригинальные интерфейсы, открывающие абсолютно новые способы взаимодействия с вашим инструментом! KORG предоставляет открытый эталонный дизайн аппаратного обеспечения, который можно использовать в качестве отправной точки для ваших проектов пользовательских панелей.
Эталонная плата также совместима с интегрированной средой разработки Arduino IDE, которая проста в настройке и обеспечивает простой рабочий процесс разработки встроенного программного обеспечения панели (firmware).
В сочетании с пользовательскими осцилляторами и эффектами, которые можно создать с помощью logue SDK, пользовательские панели позволяют создавать полностью настраиваемые и уникальные инструменты типа «сделай сам».

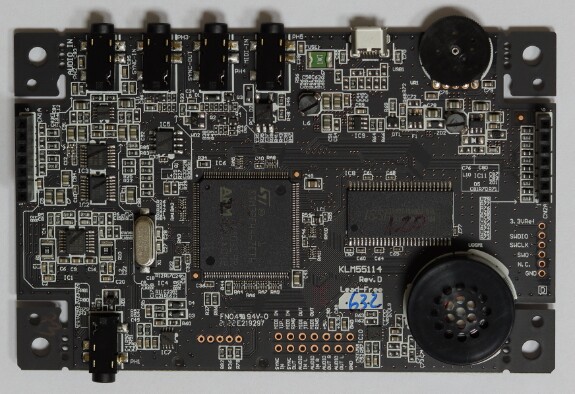

А вот, собственно говоря, и "материнская плата" самого синтезатора:
И в ней тоже используется ARM-микропроцессор (ну или микроконтроллер, если вам так удобней). Только гораздо более мощный - STM32F446ZET6.
Поскольку характеристики этого МК определяют потенциальные способности всего синтезатора, приведу описание производителя:
STM32F446 основан на высокопроизводительном 32-разрядном RISC-ядре Arm® Cortex®-M4, работающем на частоте до 180 МГц. Ядро Cortex-M4 оснащено модулем вычислений с плавающей запятой (FPU) одинарной точности, поддерживающим все инструкции и типы данных обработки данных Arm® с одинарной точностью.
Данный МК также реализует полный набор инструкций DSP и блок защиты памяти (MPU), повышающий безопасность приложений.
Устройства семейства STM32F446 включают в себя высокоскоростную встроенную память (флэш-память до 512 Кбайт, SRAM до 128 Кбайт), до 4 Кбайт резервной SRAM, а также широкий спектр расширенных вводов-выводов и периферийных устройств, подключенных к двум APB шинам, две шины AHB и 32-битная матрица шин multi-AHB.
Все устройства предлагают три 12-разрядных АЦП, два ЦАП, маломощный RTC, двенадцать 16-разрядных таймеров общего назначения, включая два таймера ШИМ для управления двигателем, два 32-разрядных таймера общего назначения.
Подробней вы можете ознакомиться с этим микроэлектронным чудом, прочитав вот этот без малого 200-страничный документ:
pdf
stm32f446re.pdf3.01 Mb

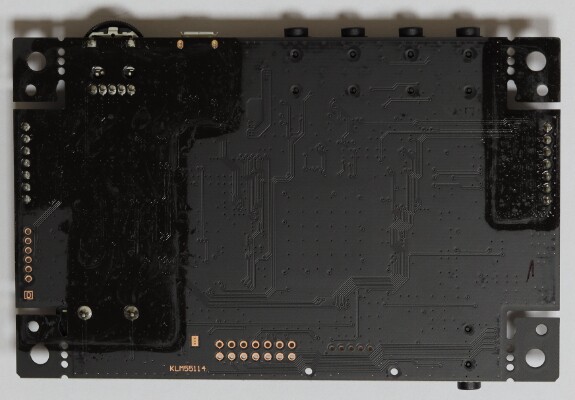

На обратной стороне основной платы синтезатора никаких радиоэлектронных элементов нет:
Уголки платы, полагаю, можно отламывать, а можно не отламывать. В инструкции предлагают всё же отломать. Сделал это и я.
Сборка этого синтезатора выполняется элементарно. Даже без инструкции. Но я всё равно я снял этот процесс на видео и опубликую его в отдельном посте.

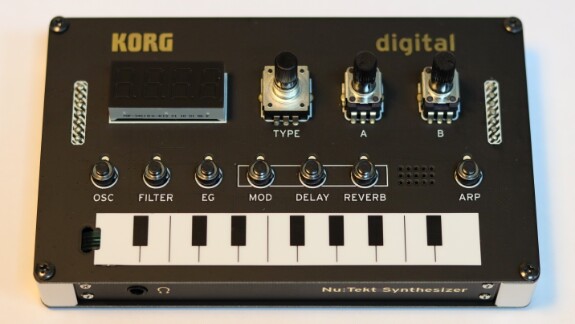

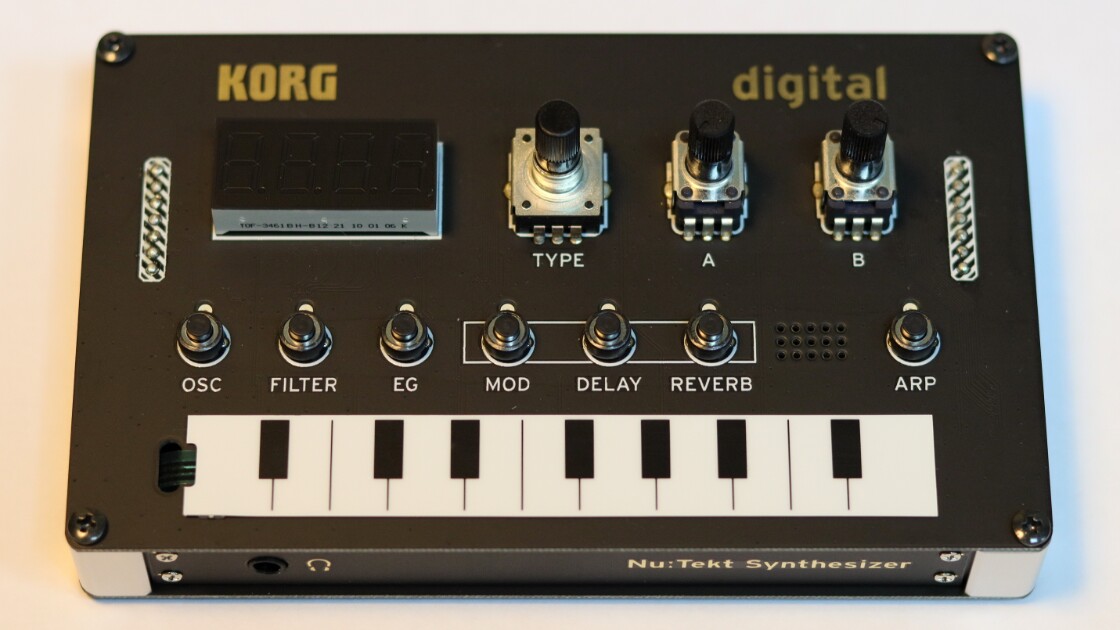

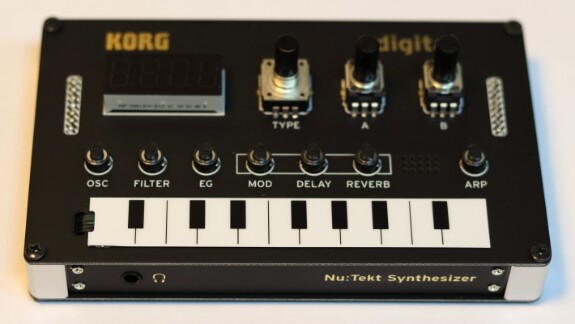

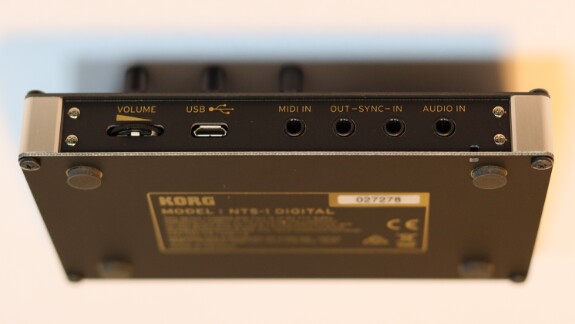

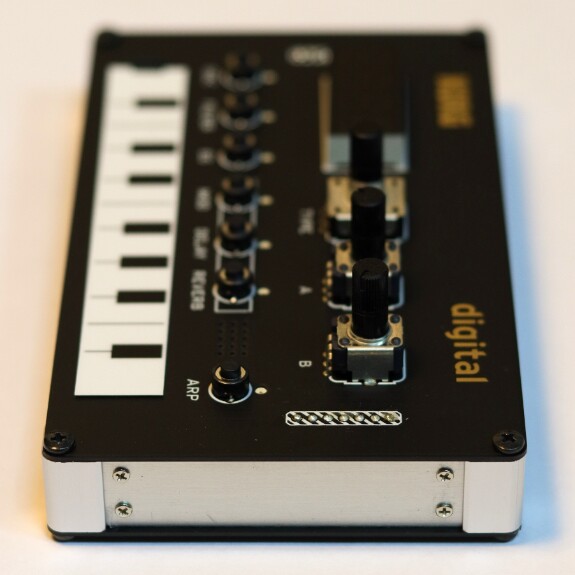

А пока просто общий вид собранного синтезатора:
