Видеоучебник ArtCAM. Практика составления УП. Урок 27. Траектория "Гравировка".
Внимание ! В уроке есть оговорка: я говорю про фрезу V=90 на деле фреза указана V=45. При выполнении урока поменяйте фрезу на V=90.
Также в уроке допущена ошибка где я называю 25 тысячных 25 сотыми.

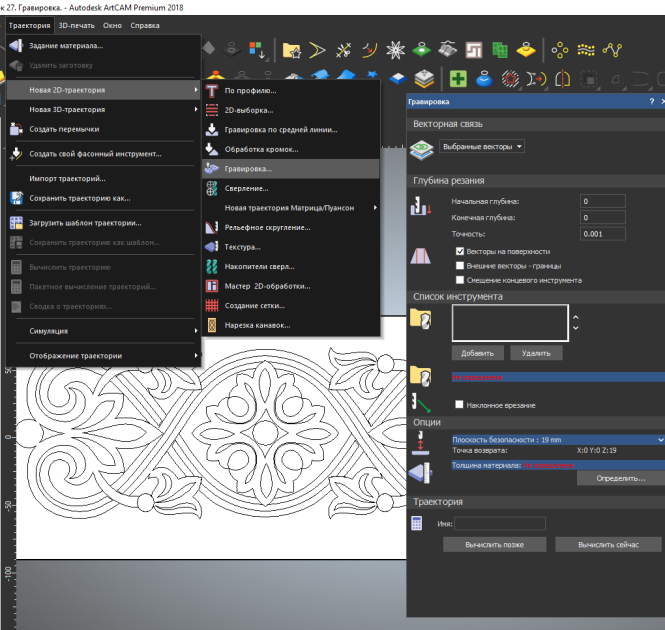

В данном уроке на практических примерах разбираем все настройки траектории "Гравировка". Разбираем такие настройки как "Векторы на поверхности", "Внешние векторы - границы", "Смещение концевого инструмента", "Подрезка уголков" и др. В конце урока для закрепления материала будет выполнена простая практическая работа по гравировке резной накладки.
art
Видеоучебник ArtCAM. Практика составления УП. Урок 27. Гравировка..art957 Kb
In bundle
видеоучебник artcam 2018
2d траектории artcam
бесплатные материалы
Дан Смутный
"Смещение концевого инструмента" - это просто некорректный перевод. Все фрезы, вставляемые в цангу - концевые. Тут имеется в виду не "концевой", а "конечный инструмент"
Oct 18 2022 20:52
Алексей Сторожев
Оговорочка: фреза V=90 оказалась на деле V=45. Но так даже интереснее оказалось, пока дошло почему у меня не получается урок усвоил
Jan 18 2023 09:56
Андрей Мартыненко
Не совсем понятно, как при независимой глубине и полной обрезке детали 8-ой концевой фрезой заготовка не сместится при дальнейшей обработке гравировальной фрезой? Только при наличии вакуумного стола?
Jan 21 2023 18:00
Андрей Мартыненко
В 24м уроке 25 тысячных упорно называет 25 сотых, 2 раза. Угол у 90й фрезы ставит 45. Для новичков, как я это жестоко слишком...
Jan 23 2023 12:05
Дмитрий Александрович
Андрей Мартыненко, в комментариях написано про мою оговорку. Добавил аннотацию к видео, что бы у других зрителей не возникло вопросов. Также рекомендую вам не просто машинально повторять уроки , а все проходить вдумчиво, пробуя и перепроверяя.
Jan 23 2023 16:07
Лорс Картоев
здравствуйте, не могу посмотреть обработку канавок (которая на ютуб)
власти РФ блокируют видеохостинг, не могли бы перезалить это видео в бусти?
Aug 03 2024 01:10
Дмитрий Александрович
Лорс,здравствуйте! Сделал.
Aug 03 2024 01:43
Artem Kozlov
Дмитрий Александрович, в предыдущем уроке Вы рассказывали про применение траектории "Выборка" для обработки фонов, здесь же "Гравировка". В каких случаях имеет смысл применять именно "Выборку" для фонов такой резьбы?
Jan 06 2025 19:44 (changed)
Дмитрий Александрович
Artem Kozlov, обычно если сквозные фоны не имеющие острых внутренних углов когда просто нужно удалить лишний материал то "выборка" Если глухие фоны и нужно что бы рисунок максимально обработался что бы не было радиусов от фрезы то "гравировка" см . прикрепленное фото
Jan 07 2025 00:14
Сергей Жикурин
Дмитрий Александрович, здравствуйте. Продвинулся до 24 урока и вот - 24 урок не работает, пошел дальше 25 урок - не работает, пошел дальше 26 урок - не работает, пошел дальше 27 урок - полет нормальный, работает, учит. Что делать? Кто виноват?
Mar 27 2025 19:52
Дмитрий Александрович
Сергей, уроки 24-25 пезагрузил , можно смотреть. Это сбой на Бусти. Старые видео перестали грузится. Написал в поддержку, жду ответа. Если еще какие то уроки не будут грузится пишите , буду презагружать.
Mar 27 2025 20:23 (changed)
