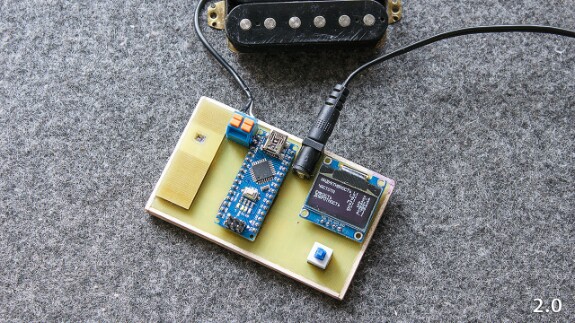

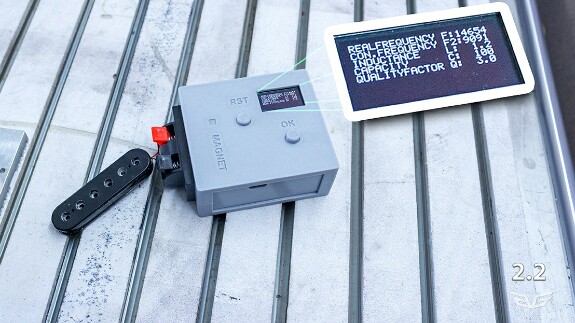

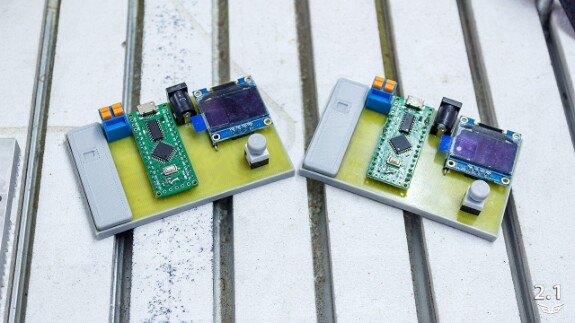

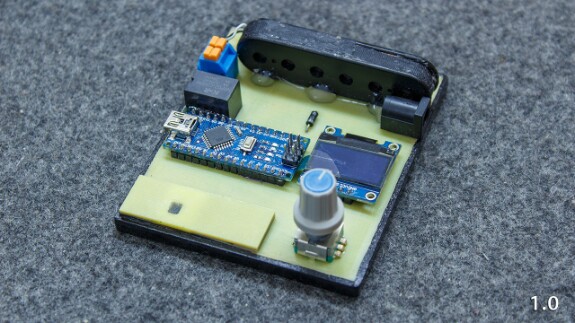

Небольшая ретроспектива. Накидаю фоток разных версий первого измерителя. Аббревиатура PUMM означает Pickup Multimeter.

С каждой новой итерацией прибор менялся и программно тоже, становясь точнее и умнее. Но ограничением был Atmega, на которой он был построен. Ничего плохого про атмегу сказать не хочу, просто она требовала много периферии, ну, то есть она занималась по большей части только вычислениями.

Второе поколение измерителя планирую делать на ESP32.

Благодаря тому, что в ESP32 есть встроенный двухканальный ЦАП, нам не нужны внешние схемы и устройства. Можем программно состряпать простые тестовые сигналы, как синус, пила или меандр. При необходимости можно воспроизводить MP3 или WAV файлы с более сложными сигналами. Да и простые сигналы типа синуса проще пускать из файла, чем описывать их программно. И менять проще, если потребуется.

Я хочу минимум внешних деталей и устройств, чтобы всё решалось прошивкой, и сборка была очень простой и дешёвой.

Но микроконтроллеры — слабые устройства, и поэтому всегда нужны внешние усилители и подобные вещи. У меня есть план попробовать обойтись и без этого всего. Использовать 2 канала АЦП как один. Если понадобится большая амплитуда, то их можно подключить последовательно (не получится, земля общая), если больше мощность — параллельно.

Если сам камень это вывезет, то будет супер, есть только одно обязательное условие: их синхронизация должна быть идеальной. Как это проверить, пока не знаю. Нужен двухканальный осциллограф, у меня такого нет.

Поэтому решил продавать своего малыша FNIRSI 1C15 и покупать новый двухканальный. Поискал сколько сейчас стоит мой 1C15 , самый дешёвый, на «Али» стоит 5198, на "Озоне" 5316. Продавать тогда думаю за 4000. Состояние идеальное, даже все упаковочные плёночки сохранились на нем.

Если вам нужен осциллограф, пишите. Вот его фотка.

По функционалу прибор пока планируется точно такой же, как и первого поколения, только лучше во всем. Но потом можно нафантазировать много разных функций, ESP32 позволяет. Пока задумал только одну новинку, чтобы рисовал на экране график АЧХ датчика.
