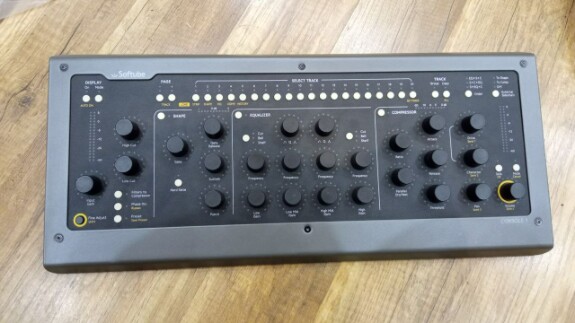

Взял на «Авито» по скромной цене вот такой контроллер. По большей части для ознакомления. Я и сам такое хотел сделать, вот посмотрю, как это устроено. Понравится — оставлю, не понравится — продам. Сейчас достать такое в РФ почти нереально. Только под заказ за какие-то неадекватные деньги. Железка, конечно, столько стоить не может, там почти ничего нет, сейчас мы с вами это увидим. Все деньги тут даже не за прошивку, а за софт. Плагины, которые в него интегрированы и можно интегрировать, не в счет. Но сам софт без какой-либо настройки совершенно волшебным образом работает с вашей DAW. Это просто мэджик какой-то, если честно, не ожидал.

Сегодня посмотрим, что у этого контроллера внутри. Такой информации не найдешь.

Вся электроника строится на 3 видах микросхем.

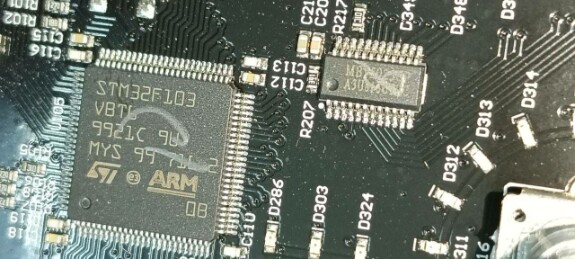

Микроконтроллер STM32. Естественно, с USB и CAN возможностями. За который в «Чип и Дипе» просят 860 рублей за штуку. USB защищен UL26 (USBLC6-2SC6, защита интерфейса USB от электростатических разрядов) за 25 рублей на момент написания статьи. Жаль, что ESP32 не умеет в USB или я не умею.

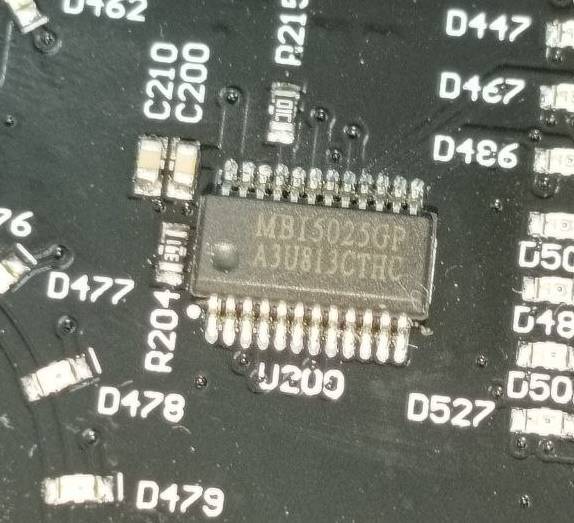

MBI5025GP - 16-канальный драйвер светодиодов.

Конечно же, сдвиговые регистры HC-166. Без них никак, выводов на МК точно не хватит.

Вот и всё, остальное только обвязка и железки. Совершенно стандартные кнопки и хорошие тугие энкодеры без тактильного отклика.

Вот у нас обвязка USB. Чем они таким паяют? Я про этот белый окаменевший налет. Буду отмывать.

Что хочу добавить. Разбирал достаточно много разных устройств и могу смело заявлять, что будьте уверены, покупая устройство за 10000 или за 100000, собраны они будут одинаково по-китайски. Качество компонентов сильно разное, но сборка одинаковая. В этом устройстве всё то же самое. Кнопки держатся на краюшках припоя. Те, которые критично не держались, явно китайцы пропаивали руками и т. д.

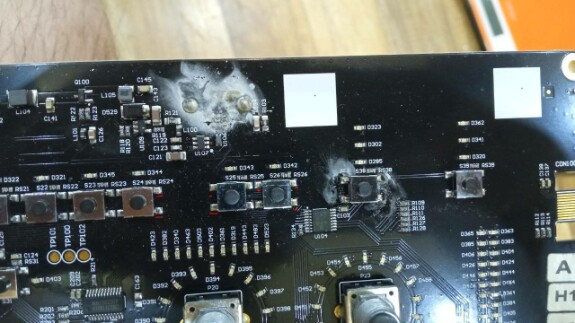

На верхней кнопки видны следы ручной пайки тем же самым флюсом. Реально, что это за флюс? АМТ такой же используют, у них вечно платы в белом налете. Я тоже хочу! Без шуток, чисто ознакомиться купил бы.

На фото, может, не так хорошо видно, но кнопка слева от пропаянной как раз-таки еле держится за припой.

Выводы не обволокло припоем сверху, они чистые и просто стоят на припое. Не шатаются и отлично работают. Значит, хоть как-то, но припаялись. Воздействие на них в музыкальных сессиях не такое интенсивное, и, скорее всего, это будет служить долгие годы, если не ронять. Куда сильнее нагружаются энкодеры. Так собираются 90+% устройств в Китае. Не только этот контроллер.

Самый дикий налет отмыл. Вся плата тоже в легком налете, его трогать не стал. Прорезиненные треугольники нужны для того, чтобы плата не прогибалась по краям в процессе эксплуатации, т. к. она фиксируется только посередине. Винтом сверху и винтом снизу. Через угловые отверстия просто проходят винты для скрепления корпуса, выполненного из достаточно толстого листового металла. Щас подумал, что можно сделать втулки под угловые отверстия, и тогда плата будет еще и в этих местах прижиматься. Но и без этого всё отлично держится, не люфтит, не гнется.

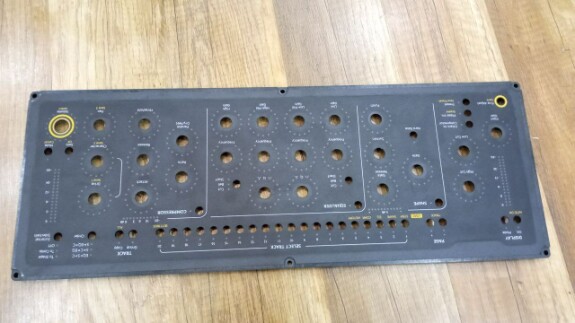

На пластиковой лицевой панели виниловая наклейка с принтом.

В нее в процессе сборки надо установить множество пластиковых толкателей для кнопок. Которые при разборке неожиданно высыпались, как крупа)

С пластиковой панелью плата скрепляется несколькими гайками.

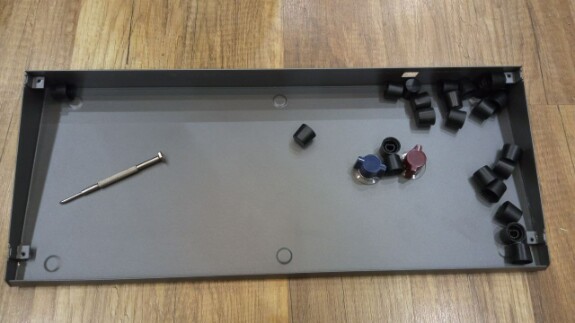

Далее это всё нахлобучивается на поддон. Который можно обклеить «шумкой», чтобы не резонировал.

Хз, какое впечатление у вас оставил этот обзор, но устройство очень добротное, ощущается надежно, пользоваться приятно. А софт просто волшебный. Посмотрим, как он в работе.

Я пока с ним провел несколько часов, полноценный фидбек дать не могу. Сейчас действует эффект «ВАУ». Когда сводишь песенку, не используя мышку и клавиатуру. Только кнопку «Пробел».

Пока сложно перестроиться на новый процесс работы, а также сложно не иметь перед глазами визуального отображение того, что ты делаешь. Да, это можно вывести на экран но я решил сразу по хардкору. Есть легкое ощущение беспомощности.

Верхним рядом кнопок выбираешь трек, который хочешь настраивать. Черными крутилками настраиваешь. Есть секция эквалайзера, компрессора, сатуратора, фильтров и гейта + транзиент шейпера. В любую из них можно загрузить в принципе любой плагин, особенно если вы используете Reaper. Я, естественно, подгрузил Softube SSL-канал, в котором всё это есть. Можно подгрузить от UAD. В рипере вообще любой не только канал, а и любой плагин. На эквалайзер, например, тот же Pro-Q3 или 4. На секцию компрессора 1176 и т. д., и всё что угодно в любом варианте, будет ваша любимая уникальная цепочка плагинов под рукой.

Крайние крутилки отвечают за входную и выходную громкость, при этом двигаются ползунки в вашей DAW. Мышь и клавиатура не нужны. Только «Плей» нечем нажимать. Но, думаю, можно на это назначить какую-то неиспользуемую кнопку. Если под рукой нет этого контроллера, всё тоже самое можно делать мышкой, как обычно.

Вот небольшой кусочек, сделанный чисто на этом устройстве в первые минуты освоения с эмуляцией Softube SSL-Channel. Живой бенд со всеми вытекающими я посчитал будет лучшей проверкой для устройства, но это оказалось проверка для меня)) В ход пошли все секции и особенно гейт на барабанах) Да и, собственно, устройство само и не поет, это контроллер для плагинов, можно использовать любой гейт. Микс без редактирования и автоматизаций.

Если понравилась песенка, прикладываю мультитрек, можете поиграться и тоже попробовать свести, используя только SSL-канал от любого производителя.
