Расстановка мониторов 1/2
Хотел коротко но тема важная и сильно влияющая на результат. Есть нюансы.
Давайте вспомним нормативы EBU: стереобаза b, т. е. расстояние между колонками, должно быть 2м, расстояние колонки от стены — 1м, от пола — 1,2м. Опорная позиция прослушивания определяется оптимальным углом базы 60°. Позиция прослушивания от любой стены должна быть не менее 1,5м.
Рекомендуется начать расстановку колонок с определения места прослушивания и от него строить наш волшебный треугольник. Начальной точкой выбирается место с минимальным влиянием комнатных мод. По ширине это, естественно, будет центр комнаты, а по длине — это приблизительно 38%.
Допустимые отклонения находятся в пределах 20см, что достаточно немало. Связано это с неидеальностью измерений, геометрии помещения и одинаковостью стен и прочих перекрытий.

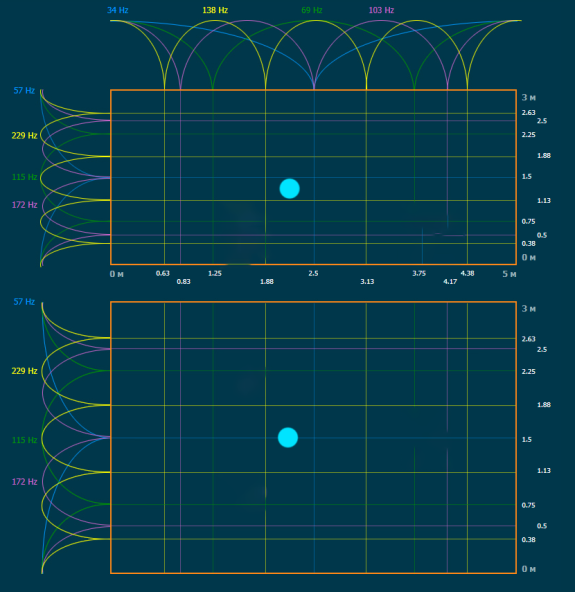

Вот такую картинку нашел в интернете, она это хорошо иллюстрирует. Да, она с неправильными пропорциями. Но если смотреть на цифры и линии то все понятно. На ней я отметил 1,2м по высоте и 38% от длины. И все, что нам грозит в этом месте прослушивания это 57гц.
ВНИМАНИЕ! Расположение мод и их частоты на этой картинке подходят только для комнаты 5х3х3м.
Что в принципе фигня, т.к. в больших студиях эта мода не активна из-за акустической отделки, а в маленьких комнатах должны стоять колонки со значительным снижением в этом диапазоне. Подробнее о выборе колонок было ТУТ. Бороться с этой частотой в маленькой комнате нет смысла. Сложно, дорого, и от комнаты почти ничего не останется.

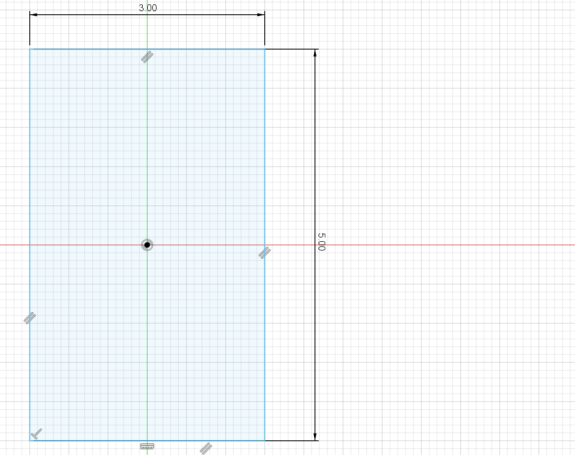

Пробуем все это изобразить в комнате приблизительно как у меня.

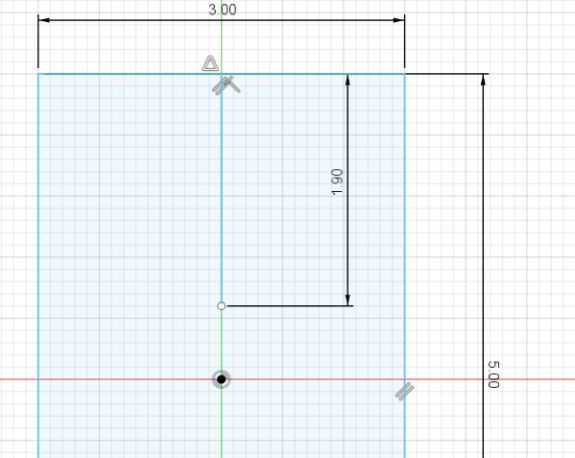

Отметим 38%

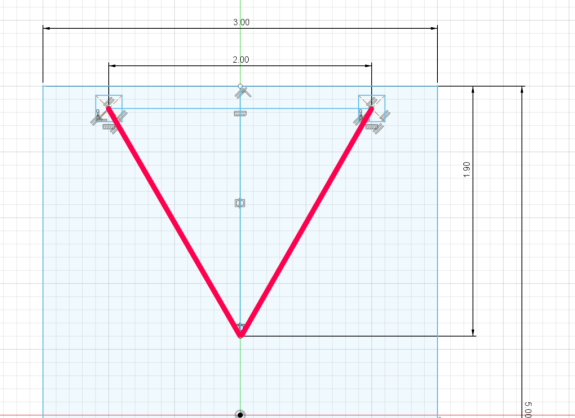

Добавим стереобазу 2м и соединим в треугольник.
Очевидно, что даже такие маленькие колонки, как «Кубики», чувствуют себя неуютно. Нормальные колонки просто не влезут, а о расстоянии от стен в 1,5 даже говорить не стоит. Будет сплошной гул. Как быть? Мы с вами имеем отличную точку отсчета в виде треугольника, который проходит под достаточно интересным местом мод нашей комнаты, и, используя его, сможем достаточно неплохо расположить колонки в комнате. Нам нужно просто перемещать колонки ближе к себе, используя эти стороны треугольника
как рельсы, и остановиться в той точке, где АЧХ наших колонок будет самой равномерной, конечно же, с учетом родной кривизны колонок. Подробнее было ТУТ.

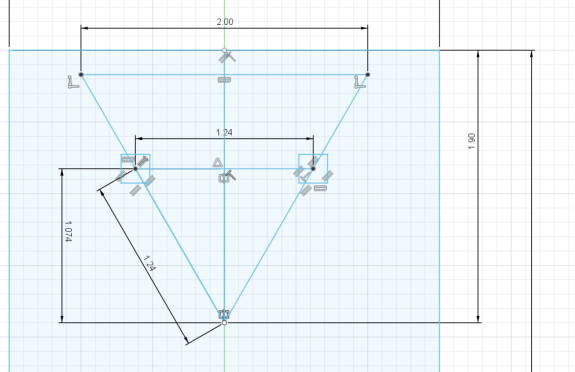

В моем случае колонки расположились так.
Хочу напомнить еще один момент, ширина базы не должна быть меньше 1м.

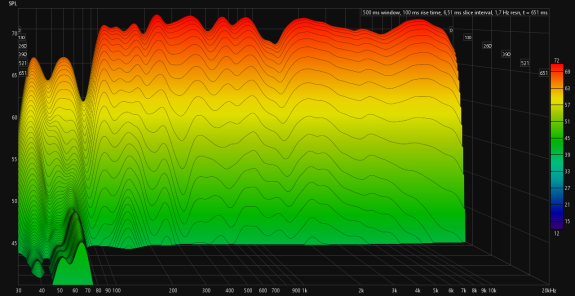

По замерам в этом месте АЧХ получилась такой.
Изначально была такой.
Стало явно лучше, а понять почему, просто, если вернуться к картинке с расположением мод в комнате расположив на ней колонки.
Колонки расположены в таких местах, где они опираются на комнатные моды следующих частот: 57, 103, 115, 229Гц что выравнивает общую АЧХ. При этом гула в комнате нет.
Причин несколько:
громкость колонок ниже 100 Гц начинает существенно снижаться, из-за чего моды возбуждаются не сильно.
Колонки не находятся непосредственно на линии мод, а касаются их вскользь. (Важное примечание, моды могу не только сделать прибавку в АЧХ, но и снижение)
Акустическая отделка комнаты дополнительно держит этот диапазон под контролем. В моем случае на грани допустимого. Возможно, зимой займусь доработкой комнаты, чтобы улучшить этот показатель. Улучшение на ±10% будет достаточно.
Немного лирики.
Использование комнатных мод — это основа постройки тонзалов, контрольных комнат, кинозалов, комнат прослушивания и т. п. Поэтому так важны пропорции сторон помещения и его размеры, чтобы моды располагались равномерно и имели достаточную степень влияния. Например, площадь помещения не должна быть больше 300м2.
Потом добавляется акустическая отделка чтобы контролировать длину реверберации на разных частотах и не допускать ранних отражений.
В мире практически нет студий в которых не используется принцип опор на моды. Полное отсутствие мод не возможно физически, только в чистом поле. Можно сильно их подавить, точнее не их, а время их возбуждения. Но для таких комнат нужны специальные акустические системы, а акустическая отделка сложных конструкций в глубину будет от 3м и всё равно всё это дело работает до определенной громкости и размеров колонок.

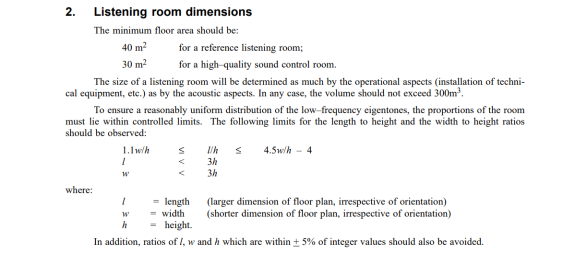

И уж точно это все не для бедрумов) А я напомню, что по EBU помещения площадью < 30м2, а лучше не меньше 40 и объемом < 50м3 считаются бедрумами (спальнями) и не пригодны для контрольных комнат.
Мы сделали уже многое и имеем хороший результат, но на этом всё не заканчивается. Потому что просто хорошо нас не устраивает, будем добиваться максимального.
