Моделирование - ИЗО 1

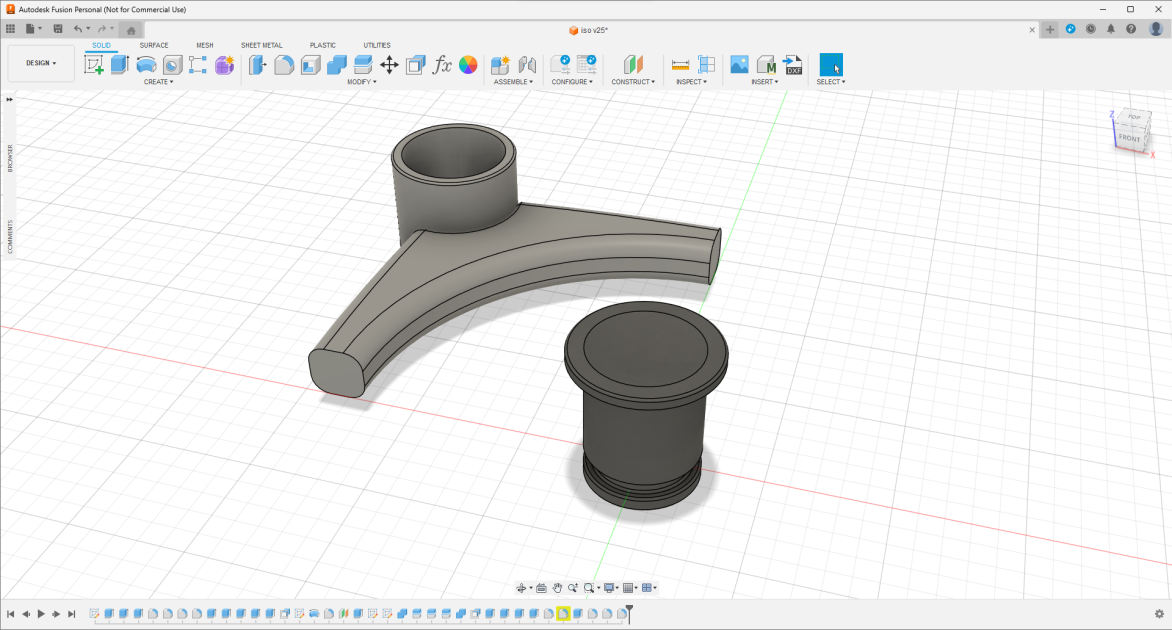

Сделал параметрическую 3д модель пластикового элемента, резинки и формы для заливки. Это позволит быстро поменять ее размер под любую колонку без переделывания. Минута и рамка готова. 3-6 часов печати в зависимости от принтера и готово, можно собирать. Под свои кубики буду делать размером 160*160мм. В первую очередь буду тестировать форму для заливки, ибо без резинок все остальное бесполезно. А пока закажу алюминиевую трубу и к ней труборез.
iso
Сергей Минаев
Если это имеет значение, Внутри резиновых пробок, есть маленькие выпуклые кольца на расстоянии друг от друга около 3мм. Я фотографировал, но вдруг не приметили. Так же пластиковые вставки для создания наклона.
Feb 12 2024 09:55
BardinGuitars
Сергей Минаев, Думаю, что эт о может быть важно, а я и не заметил, вот это вы во время, спс. Щас добавлю. Вставки пока решил не делать, надо проверить основную конструкции. А толщина у них какая примерно? Еще интересна толщина дна у пробки.
Я так понял толщина трубы 14мм, резинка внутри 15мм, а это кольца наверное тоже 14мм.
Feb 12 2024 09:59 (changed)
