После вчерашнего анонса подписался только Back Spase, возможно,
действительно это неинтересная тема. Ну значит буду постить для себя
и Back Spase-а, или не буду, посмотрим.

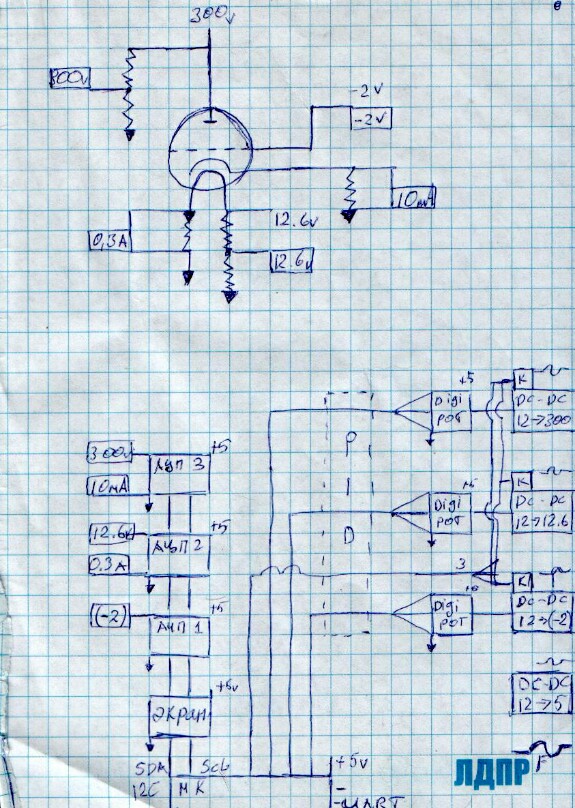

Набросал вот предварительную блок-схему прибора. Получается, что нам нужно 4 БП:

на анод,

накал,

сетку и электронику.

Общий источник питания будет внешний предположительно 24в/2А.

(Желательно трансформаторный так безопаснее)

Управляться они будут МК по средствам
цифровых потенциометров. Для поддержания стабильного напряжения будет
использоваться ПИД регулятор. Для замера токов и напряжений будет
использоваться 3 внешних АЦП высокой точности скорее всего ADS1115. Данные будут выводиться на OLED экран на самом приборе.
АЦП и экран будут подключены по шине I2C, а
дигипоты пока не знаю, но присматриваюсь к AD52ХХ и тогда управление будет по
протоколу SPI. По итогу
от МК потребуется около 16 свободных ног. Чуть не забыл МК будет не только
регулировать напряжение с БП, но и возможность включать и отключать их в
необходимом порядке и ситуации, т.е еще 3 реле. Еще не думал какие, реальные
катушки или ключи.

Надо будет еще реализовать возможность замера не только 12ax7, 12at7 но и 6н2п, пока не до этого, надо поломать голову как это должно коммутироваться и желательно автоматически, максимум одним тумблером.
