И поэтому сегодня я напишу не проду, а пост. Я уже много пишу в ВК, советую там тоже чекать иногда, а сейчас мне пришёл заказ - СИЗ, и я решил, почему бы не написать пост? Тем более многим из вас, кто обычный человек и не знаком с электрикой на профессиональном уровне - будет очень полезно узнать что-то новое, а главное - если от этого зависит ваша безопасность и ваше имущество. Я это всё изучал методом тыка и главное - нигде нет годных, качественных гайдов, где всё бы разжевали и объяснили. Один говорит об одном, другой о другом, многие затягивают мыслю.
Сподвигло меня на эту мысль осмотр электропроводки, которую выполнил в подъезде домовой "электрик" управляющей компании. Сразу скажу - не люблю я его, а он меня.
Многие из вас наверняка хоть раз в жизни да что-то делали с электричеством. Хотя бы розетку подключали, поэтому поговорю я с вами о двух вещах:
1. Обработка конца провода.
2. Соединение проводов.
С этими операциями сталкиваются все. Все, кто даже далёк от электрики.
По правилам, все многопроволочные провода - типа ПВС, проще говоря гибкие - шнуры от техники и им подобные, необходимо лудить или обжимать. И если с лужением всё понятно - это покрытие их припоем, то с обжиманием мало кому понятно - что это такое и зачем это нужно. В старину соединения лудили все.
Причина проста - соединения не статичны, и может уменьшится - а при уменьшении площади контакта - контакт начинает греться. Провод, прибор, горят и плавятся там, где контакт хуже - и при неправильном контакте - предельный ток может быть в два, три и более раз, ниже, чем номинальный - например если розетка выдерживает 16А, провод - 23А(автомат С16), а контакт хуёвый - он уже при 10А нагрузки будет греться и расплавит вашу розеточку. Вы можете увидеть такую картину:

Судя по тому, что провода просто подоткнули под винт - винт разболтался и всё, финита ля комедия. Контакт стал плохим и начал греться. Автомат не рассчитан на подобное, он только на кз и перегрузку срабатывает. Диф и УЗО - на ток утечки, а вот плохой контакт - это уже дело аккуратного монтажа.
В винтовом зажиме многопроволочный провод ведёт себя как-то так:

Контакт на фото выше - плохой. Провод просто бочком касается винта и по большей части такой контакт не держит провод. Он держится на соплях и честном слове, ещё и винт бочком по касательной его касается.
Обжим - полностью заменяет лужение провода и не требует каких-то суперских инструментов. Более того, благодаря богатому ассортименту наконечников - существует море вариантов того, к чему этот конец провода приспособить. Для их обжима по-науке требуется специальный инструмент, но можно обойтись чем угодно, главное сжать и не перекусить в процессе - я использую старые советские пассатижи со специально затупленным кусачим сегментом, который отлично заменяет обжимник. Стоят эти наконечники немного - пачка из 50 штук - примерно 100-200 рублей. То есть в масштабах ремонта - немного. И главное - необходимо. Вот некоторые из них:

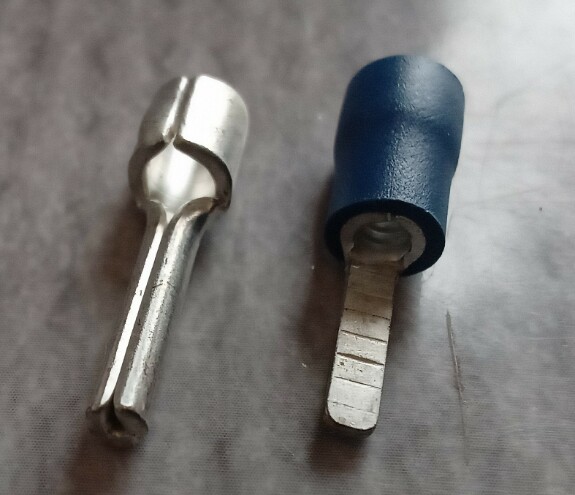

НШК слева и НШПИ справа - Наконечник Штифтовый Круглый и Наконечник Штифтовый Плоский Изолированный.

В зависимости от того, какой контакт - выбираем одни из них, чтобы вставить свой провод в какой-либо зажим. Винтовой, механический, и так далее.

Для данного фото я снял с НШПИ и винтовой клеммы изоляцию, чтобы вы лучше видели, что куда и как вставляется:

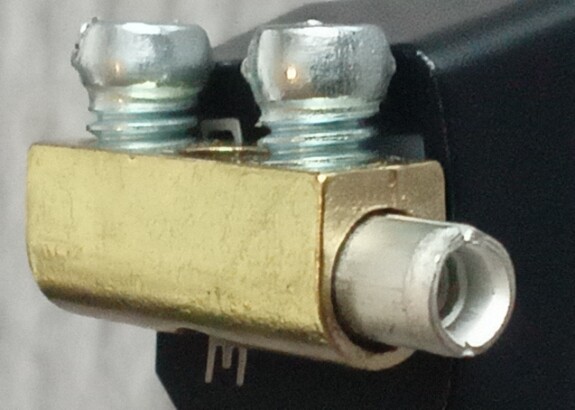

Фото НШП(И) в винтовой клемме:

__________________________

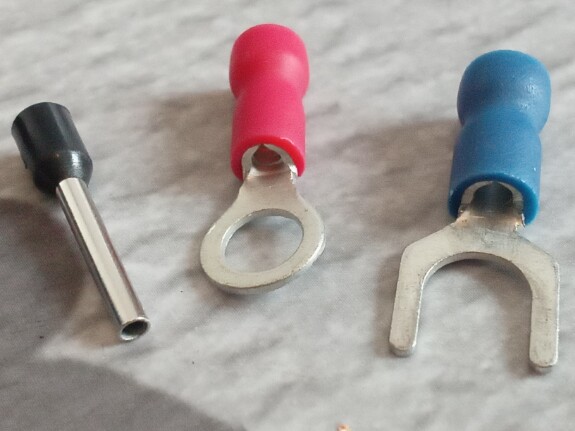

НШВИ, НКИ, НВИ.
Наконечники Штивтовый Втулочный, Кольцевой и Вилочный.

Главное место среди них занимает НШВИ - он наиболее универсален и используется повсеместно. Именно он заменяет облужение проводов, не даёт проводам разрыхлиться, обеспечивает постоянный, нормальный контакт. Провод просто вставляется в него и дальше он сжимается - всё.

Кольцевой наконечник, как вы наверное уже поняли - используется для соединения провода с винтом. Большинство контактов в электрике и бытовой технике - винтовые. Это либо как вверху - винтовая клемма, либо просто винтик, вкручивающийся в основу. И в этом случае - используются Кольцевой и Вилочный наконечник. Они имеют стабильный размер и обеспечивают максимальный контакт между винтом и проводом, а так же избавляют вас от мелкой и неудобной работы с соединением провода к винту. Это очень удобно! Мелкая гадкая работа по подсоединению всяких розеток, патронов лампочек и прочего - делается просто на изи благодаря вилочным и кольцевым наконечникам.

_______________ _ _ _ ______________

Переходим к соединению проводочков! Соединение - это очень важно, причины - те же что и у наконечников - пропускная способность сети равна пропускной способности самого узкого её места. Представьте соединение - как соединение труб. И вот трубы большие, а из-за того что соединены - трубы диаметром с руку - соединение диаметром с пальчик. В итоге пропускная способность будет какая? Как у самого узкого участка.

Когда провода соединены плохо - соединение и есть то самое "сужение". При обычной скрутке - провода соединены ПЛОХО. Обычная скрутка - это когда провода греются и остывают, и даже если вы взяли два провода, скрутили их вместе и оставили так - они будут касаться друг друга не идеально. В итоге скрутка может греться и даже гореть.

1 . Начнём с клеммника WAGO:

Клеммник германской компании WAGO, патентованный, отличный. Подробнее - загуглите на ютубе, особенно на канале производителя. Соединение ваго - достаточно надёжно, его плюс по сравнению с остальными - соединяется быстро. Разъединяется легко. Использовать лучше в тех цепях, где возможно понадобится отключение, изменение, во временных цепях и для подключения оборудования напрямую в щит. Не требует инструмента. Стоит 20-50р в зависимости от оригинальности и количества входов. У меня ваго использованы на освещении - светильники, датчики движения, лампы, светодиодные ленты.

2. Винтовая Клемма.

Ha-ha, classic! Винтовая клемма - это классика жанра, если так можно выразиться. У неё есть минусы по сравнению с другими типами соединений - например - затяжка ухудшается со временем. Винтовые клеммы своих позиций не сдают и до сих пор очень популярны везде, но у них есть ряд минусов - затяжка ухудшается со временем - циклы разогрева\охлаждения от появления и исчезновения нагрузки, для соединения и разъединения - плохо влияют на затяжку винта. И сама геометрия затяжки - см фото выше, намного выше. Ну вы поняли - дёшево, сердито и работает.

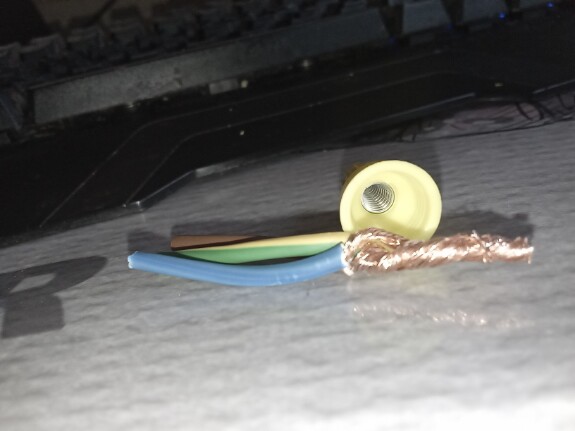

3. Скрутка СИЗ - Соединительный Изолирующий Зажим

Можно и нужно назвать СИЗ - одним из самых лучших и надёжных вариантов соединения. И недорогих. Поясню - внутри колпачка находится спиральная сужающаяся пружина-резьба. Провода зачищаются, вставляются внутрь прямо и крутится СИЗ, происходит скрутка проводов. Провода закручиваются и обвинчиваются снаружи пружиной и прочно, надёжно сжимаются вместе.
Такой зажим имеет ряд плюсов перед всеми другими:
А) Площадь контакта не зависит от механизма скрутки - она достаточно большая, даже избыточная.
Б) Пружина - выполняет роль внешнего бондажа, крепко сжимая всю скрутку и не даёт ей разболтаться, вообще приводит в неподвижное состояние. При сужении проводников - они сжимаются, ведь это пружина, а не просто винт.
В) СИЗ позволяет соединить любое количество влезающих в него проводов любых диаметров и сечений, с любым количеством проволочек. Гибких с жёсткими, толстых с тонкими, в любой конфигурации.
Г) Сиз стоит 1.5-3 рубля за штуку. Что довольно дёшево и как понятно из конструкции - скрутка не требует потом контроля затяжки винтов или чего-то подобного - это уже на века.
Д) Они многоразовые.

4. Гильзы

Все соединения выше - многоразовые. Когда не нужно - можно снять и использовать в другом месте - никаких проблем. Но значит и есть одноразовые? Верно, есть! И принцип тот же, что и у обжимных наконечников - это гильза. Трубочка из лужёной меди, внутри которой установлен маленький разделитель, чтобы входящие с двух сторон провода дошли до середины, не дальше.

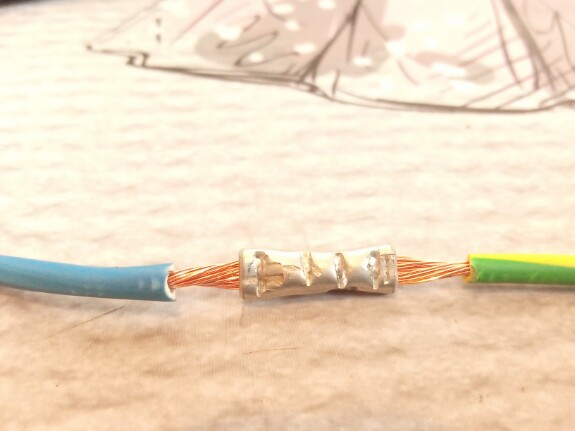

 Для фотосессии я раздел гильзу - по умолчанию на ней была нейлоновая рубашка-изоляция. Пришлось срезать, чтобы вы видели саму гильзу и её принцип работы. Обжато неэстетично, обжимника нет, зато соединение качественное.
Гильза - это неразъёмное постоянное соединение, которое можно приравнять по смыслу - к спайке\сварке двух проводов - после этого их уже не разнять. И гильзу тоже - только резать провод. Гильза имеет ряд преимуществ перед всеми предыдущими соединениями:
Оно монолитно. Подвижность = 0. Никаких движущихся даже при натяжении частей.
Оно имунно к нагреву\охлаждению. Греется сама гильза вместе с жилой.
В гильзу, как и в СИЗ, можно запрессовать несколько проводов в одну штуку - и ничего не будет.
Маленький нюанс - если у вас большая гильза и маленький провод - в неё можно и нужно пихнуть ещё что-то, чтобы при опрессовке гильза была полной. Например - проволочку свинцового припоя, или если её нет - кусочек медной жилы, так контакт при опрессовке будет максимально плотным и надёжным.
_________________________
Вот собственно и всё. Я не рассматриваю здесь ручные скрутки, методики и нефабричные диайваи, а только фабричные, одобренные ПУЭ и электриками варианты. От себя могу добавить следующее, связанное с рекомендациями, исходя из опыта прокладки электрики в своей квартире:
1. Наконечники экономят время и нервы. Стоят недорого. Избавляют от мелкой и неприятной работы. В паре с стриппером для зачистки от изоляции - превращают работу с электрикой в не такую уж и неприятную.
2. Всегда используйте диэлектрические перчатки. Разве что когда полностью отключили весь свет в квартире - можно без них, иначе - не надо храбрость показывать, все уже верят, что вы не боитесь.
3. 70% пожаров происходят от коротких замыканий. 20% пожаров происходят прямо во время использования электроприборов. Пожар при КЗ - признак неправильного монтажа автомата, но всем похуй. Россия занимает одно из лидирующих мест по количеству смертей во время пожаров - всем похуй. Я сгорю, вы погорите - всем тоже будет похуй. "чё-то коротнуло и всё сгорело"...
Такая вот культура обращения с электричеством. Но если такая культура у других - это не значит, что самому нужно перенимать от них и считать, что раз сосед васька живёт с хуёвой электрикой - то и вы проживёте. Десять тысяч человек ежегодно не переживают.
