Сколько мерить литров в метрах или литраж акустических систем
Казалось бы какая связь между акустическими системами и литрами? На деле
— связь прямая, объем акустических систем измеряется в литрах.
Посмотрите на ваши колонки — почему они именно такого размера, как это
определено? Объем акустических систем рассчитывается исходя из
параметров используемого динамика.
Допустим вы можете прочитать, что некие акустические системы имеют объём
60 литров. Как вы думаете — это большие колонки или маленькие, как
определить, чему равен литр. Разумеется 1 литр равен 1000 миллилитров,
но сколько сантиметрам равен 1 литр? Согласитесь — непривычный вопрос.
Начнем с простого примера и простого вопроса — покажите руками, как заядлые рыбаки — литр это сколько в объеме?
Упрощу вашу задачу.
Представьте куб стороны которого равны 10 см, и высота тоже равна 10 см.
— связь прямая, объем акустических систем измеряется в литрах.
Посмотрите на ваши колонки — почему они именно такого размера, как это
определено? Объем акустических систем рассчитывается исходя из
параметров используемого динамика.
Допустим вы можете прочитать, что некие акустические системы имеют объём
60 литров. Как вы думаете — это большие колонки или маленькие, как
определить, чему равен литр. Разумеется 1 литр равен 1000 миллилитров,
но сколько сантиметрам равен 1 литр? Согласитесь — непривычный вопрос.
Начнем с простого примера и простого вопроса — покажите руками, как заядлые рыбаки — литр это сколько в объеме?
Упрощу вашу задачу.
Представьте куб стороны которого равны 10 см, и высота тоже равна 10 см.
Rуб размером 10 х 10 х 10 см — это литр.
Из этого несложно определить, что 1 литр = 10*10*10 = 1000 см или 10 кубических сантиметров.
Вернемся к первому вопросу — акустика с объемом в 60 литров — это большая акустика или нет?
Давайте попробуем посчитать.
Нам нужно перемножить между собой ширину, глубину и высоту и получить литраж.
Получается примерно вот такая формула:
60л = Ширина * Глубина * Высота
Давайте произвольно зададим высоту и ширину, пусть ширина будет равна 35 см, а высота 50 см.
Для корректного расчета переведем литры в сантиметры:
60 литров = 60*1000 = 60000 см
Подставим в формулу:
60000 = 35* Г *50
Г= 60000/(35*50) = 34,3 см
Проверим, чтобы получить литраж, нужно перемножить ширину, глубину и
высоту между собой и должно получится искомое число в сантиметрах.
Ширина = 35
Глубина = 34,3 см
Высота = 50 см
35* 34,3* 50 = 60025 см
Разделим на 1000, чтобы получить литры.
60025 / 1000 = 60,025 литра
Вывод, акустика литражом в 60 литров — это короб примерно следующего
размера — 50 см в высоту, 35 см в ширину и 34 см в глубину. В общем то
не маленькие АС, но и не большие. Точно, что это большие полочники.
Так же существует такое понятие, как золотое сечение акустической
системы. Если сказать как можно проще, нужно все размеры соотнести с
соотношением 1,6.
Т.е. одна сторона пусть равно 1 метр, тогда вторая сторона 1*1,6=1,6 м, а оставшаяся 1/1,6= 0,6 метра
Это конечно большой размер. Возьмем более приземленные размеры, например 0,5м.
0,5*1,6=0,8
0,5/1,6 = 0,3
В результате у нас вырисовывается АС с шириной фронта 50см, глубиной 30
см, и высотой 80 см. К золотому сечению в старые времена пришли опытным
путем, получив что такое соотношение сторон минимизирует резонансы.
Закрепим полученные знания на практике. Даны популярные акустические системы Technics SB-6 следующих размеров:
Ширина 35 см
Высота 60,6 см
Глубина 31,8 см
Из этого несложно определить, что 1 литр = 10*10*10 = 1000 см или 10 кубических сантиметров.
Вернемся к первому вопросу — акустика с объемом в 60 литров — это большая акустика или нет?
Давайте попробуем посчитать.
Нам нужно перемножить между собой ширину, глубину и высоту и получить литраж.
Получается примерно вот такая формула:
60л = Ширина * Глубина * Высота
Давайте произвольно зададим высоту и ширину, пусть ширина будет равна 35 см, а высота 50 см.
Для корректного расчета переведем литры в сантиметры:
60 литров = 60*1000 = 60000 см
Подставим в формулу:
60000 = 35* Г *50
Г= 60000/(35*50) = 34,3 см
Проверим, чтобы получить литраж, нужно перемножить ширину, глубину и
высоту между собой и должно получится искомое число в сантиметрах.
Ширина = 35
Глубина = 34,3 см
Высота = 50 см
35* 34,3* 50 = 60025 см
Разделим на 1000, чтобы получить литры.
60025 / 1000 = 60,025 литра
Вывод, акустика литражом в 60 литров — это короб примерно следующего
размера — 50 см в высоту, 35 см в ширину и 34 см в глубину. В общем то
не маленькие АС, но и не большие. Точно, что это большие полочники.
Так же существует такое понятие, как золотое сечение акустической
системы. Если сказать как можно проще, нужно все размеры соотнести с
соотношением 1,6.
Т.е. одна сторона пусть равно 1 метр, тогда вторая сторона 1*1,6=1,6 м, а оставшаяся 1/1,6= 0,6 метра
Это конечно большой размер. Возьмем более приземленные размеры, например 0,5м.
0,5*1,6=0,8
0,5/1,6 = 0,3
В результате у нас вырисовывается АС с шириной фронта 50см, глубиной 30
см, и высотой 80 см. К золотому сечению в старые времена пришли опытным
путем, получив что такое соотношение сторон минимизирует резонансы.
Закрепим полученные знания на практике. Даны популярные акустические системы Technics SB-6 следующих размеров:
Ширина 35 см
Высота 60,6 см
Глубина 31,8 см
Вопрос: какой литраж у этих АС?
Считаем:
35 * 60,6 * 31,8 = 67448 см
Что равно 67448/1000 = 67,4 литра.
Правильный ответ — литраж Technics SB-6 67,4 литров?
Не совсем так. Мы же считаем пустой объем корпуса, а он, в реальности
будет занят в какой-то мере динамиками — сами прикинте, если литр — это
кубик 10 на 10 на 10 см, то сколько примерно займут в корпусе динамики.
Могу предположить, что 5-7 литров они занимают, поэтому реальный литраж у
этих АС около 60 литров.

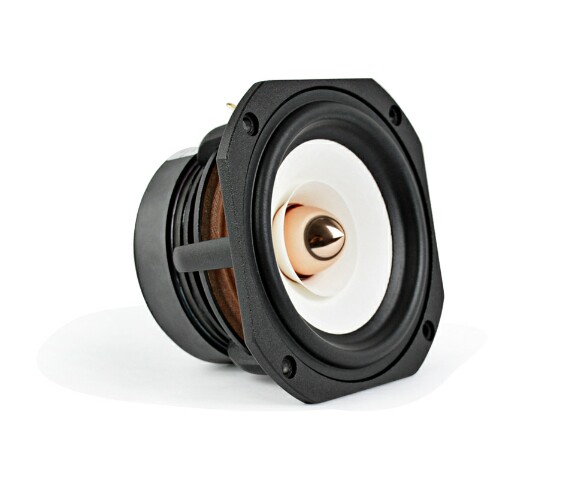

С другой стороны если вы сами решили создать АС, например на
широкополосном динамике — если это первая ваша попытка, то пусть это
будет что-то очень дешевое, например такое:
Считаем:
35 * 60,6 * 31,8 = 67448 см
Что равно 67448/1000 = 67,4 литра.
Правильный ответ — литраж Technics SB-6 67,4 литров?
Не совсем так. Мы же считаем пустой объем корпуса, а он, в реальности
будет занят в какой-то мере динамиками — сами прикинте, если литр — это
кубик 10 на 10 на 10 см, то сколько примерно займут в корпусе динамики.
Могу предположить, что 5-7 литров они занимают, поэтому реальный литраж у
этих АС около 60 литров.
С другой стороны если вы сами решили создать АС, например на
широкополосном динамике — если это первая ваша попытка, то пусть это
будет что-то очень дешевое, например такое:
На aliexpress такие динамики стоят около 3,5 тысяч рублей за пару. Традиционно 8 Омные динамики звучат более деликатно.
Копипаст с одноименного лота:
4-дюймовый широкополосный динамик Aiyima или аналогичные.
Сопротивление: 4ом/8Ω
Форма: круглая/восьмиугольная
Номинальная мощность: 15 Вт
Диапазон мощности: 15-30 Вт (максимальная мощность 30 Вт)
Диаметр звуковой катушки: 25 мм
Частотный диапазон отклика: 50 Гц-20 кГц
Чувствительность: 88 ± 3 дБ
ДКП: 0,77
Объем: 5.6L
Копипаст с одноименного лота:
4-дюймовый широкополосный динамик Aiyima или аналогичные.
Сопротивление: 4ом/8Ω
Форма: круглая/восьмиугольная
Номинальная мощность: 15 Вт
Диапазон мощности: 15-30 Вт (максимальная мощность 30 Вт)
Диаметр звуковой катушки: 25 мм
Частотный диапазон отклика: 50 Гц-20 кГц
Чувствительность: 88 ± 3 дБ
ДКП: 0,77
Объем: 5.6L
Здесь мы видим эквивалентный объем динамика 5,6 литра, и ДКП 0,77.
Могу предположить, что ДКП — это в переводе с китайского — добротность.
Если добротность 0,77, то что это значит?
Добротность бывает разная, бывает и 0,2 и 1 или более, но вам важно уяснить только один момент.
Если добротность равна 1, то после того как звук замолчал, динамик
сделает еще целый 1 ход по инерции. Соответственно даст больше
послезвучий, конечно он приврет, но бас будет точно более глубокий, но и
более, как бы сказать, рыхлый или аморфный. Если же динамик будет с
добротностью 0,2, то динамик встает как вкопанный почти сразу после
того, как исчез звуковой сигнал, и это означает, что опять же, тех самых
послезвучий будет поменьше, баса будет поменьше, но такой динамик будет
более точен. Исходя из этого ясно что хороша золотая середина, например
0,5. Имея добротность 0,7 мы может предположить, что динамик даст более
«густой», «протяжный» во времени звук.
Конечно глубокого баса от широкополосника, тем более вот с таким
графиком (смотрим ниже), ждать не стоит. Но он будет глубже, чем
ожидается от такого размера — 4 дюйма — это примерно 10-11 см.
Могу предположить, что ДКП — это в переводе с китайского — добротность.
Если добротность 0,77, то что это значит?
Добротность бывает разная, бывает и 0,2 и 1 или более, но вам важно уяснить только один момент.
Если добротность равна 1, то после того как звук замолчал, динамик
сделает еще целый 1 ход по инерции. Соответственно даст больше
послезвучий, конечно он приврет, но бас будет точно более глубокий, но и
более, как бы сказать, рыхлый или аморфный. Если же динамик будет с
добротностью 0,2, то динамик встает как вкопанный почти сразу после
того, как исчез звуковой сигнал, и это означает, что опять же, тех самых
послезвучий будет поменьше, баса будет поменьше, но такой динамик будет
более точен. Исходя из этого ясно что хороша золотая середина, например
0,5. Имея добротность 0,7 мы может предположить, что динамик даст более
«густой», «протяжный» во времени звук.
Конечно глубокого баса от широкополосника, тем более вот с таким
графиком (смотрим ниже), ждать не стоит. Но он будет глубже, чем
ожидается от такого размера — 4 дюйма — это примерно 10-11 см.
Что мы видим на этом графике?
Конечно можно сказать, что динамик копает от 20 Гц, но хотя формально то
— да, но реально — нет. И вот почему: если громкость звучания какой-то
низкой частоты ниже на 5-6 дБ, то вы ее не услышите, ее перекроет звук
более высокой частоты.
В спецификациях указано, что динамик работает от 50 Гц, что довольно круто для такого динамика, это верно?
Посмотрим. На графике мы видим, что у частоты 50 гц громкость составляет
79 дБ, а примерно ровная общая линия громкости всех частот в том числе
ближайших чуть более высоких больше.
Конечно можно сказать, что динамик копает от 20 Гц, но хотя формально то
— да, но реально — нет. И вот почему: если громкость звучания какой-то
низкой частоты ниже на 5-6 дБ, то вы ее не услышите, ее перекроет звук
более высокой частоты.
В спецификациях указано, что динамик работает от 50 Гц, что довольно круто для такого динамика, это верно?
Посмотрим. На графике мы видим, что у частоты 50 гц громкость составляет
79 дБ, а примерно ровная общая линия громкости всех частот в том числе
ближайших чуть более высоких больше.
Мы видим, что 50 Гц нам никак не услышать, их перебьет звук на 76 Гц, который громче аж на 11 дБ.
Исходя из этого можно сказать что от данного динамика можно ждать
реальную работу от частоты примерно в 80 Гц. Эту частоту можно
искусственно понизить, но это делается выбором оформления — щит,
открытый ящик, ЗЯ, фазоинвертор и тд.
На мой взгляд по параметрам довольно неплохой динамик, на котором можно
начать экспериментировать. Кроме того я знаю, что многие уже на нем
поэкспериментировали с неплохим результатом со слов разработчиков
любителей.
Главный минус у данного динамика мне заочно видится в двух моментах —
низкой чувствительности — 88 дБ. Вроде бы и широкополосник, а к
ламповому усилителю уже не подойдет, его стезя транзисторы. И второй
момент — резиновый подвес, который скорее всего съест часть деликатности
звучания.
Можно попробовать и более совершенные динамики, например Visaton B200
или сильно более дешевый Visaton BG20, но обзор у нас был все же не об
этом, а сколько мерить литров в метрах.
Исходя из этого можно сказать что от данного динамика можно ждать
реальную работу от частоты примерно в 80 Гц. Эту частоту можно
искусственно понизить, но это делается выбором оформления — щит,
открытый ящик, ЗЯ, фазоинвертор и тд.
На мой взгляд по параметрам довольно неплохой динамик, на котором можно
начать экспериментировать. Кроме того я знаю, что многие уже на нем
поэкспериментировали с неплохим результатом со слов разработчиков
любителей.
Главный минус у данного динамика мне заочно видится в двух моментах —
низкой чувствительности — 88 дБ. Вроде бы и широкополосник, а к
ламповому усилителю уже не подойдет, его стезя транзисторы. И второй
момент — резиновый подвес, который скорее всего съест часть деликатности
звучания.
Можно попробовать и более совершенные динамики, например Visaton B200
или сильно более дешевый Visaton BG20, но обзор у нас был все же не об
этом, а сколько мерить литров в метрах.
Creator has disabled comments for this post.
