Ремонт 3Д принтера

К нам обратились хорошие люди с просьбой отремонтировать очередной 3Д принтер.

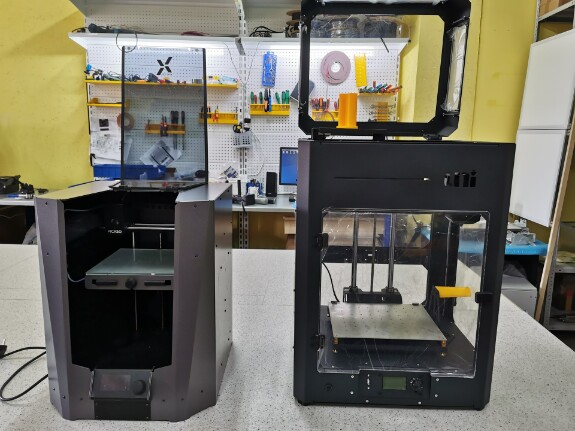

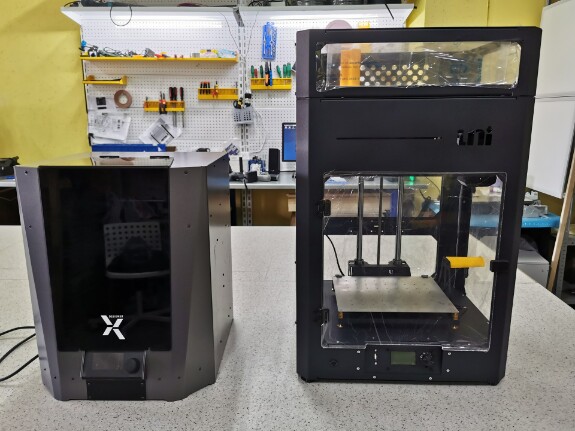

На этот раз им оказался Picasso Designer.

Из жалоб: "Не можем печатать, пруток не выходит при печати, пАмагитеее". :)

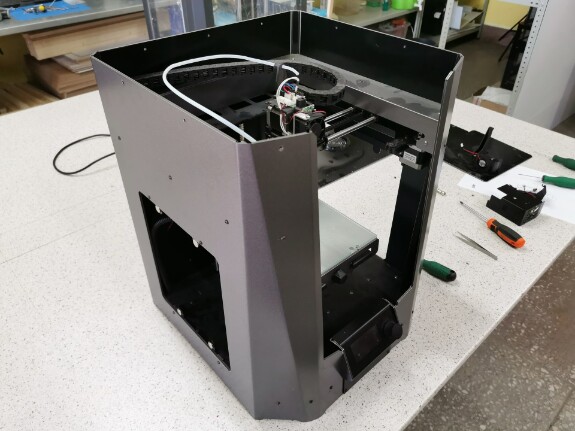

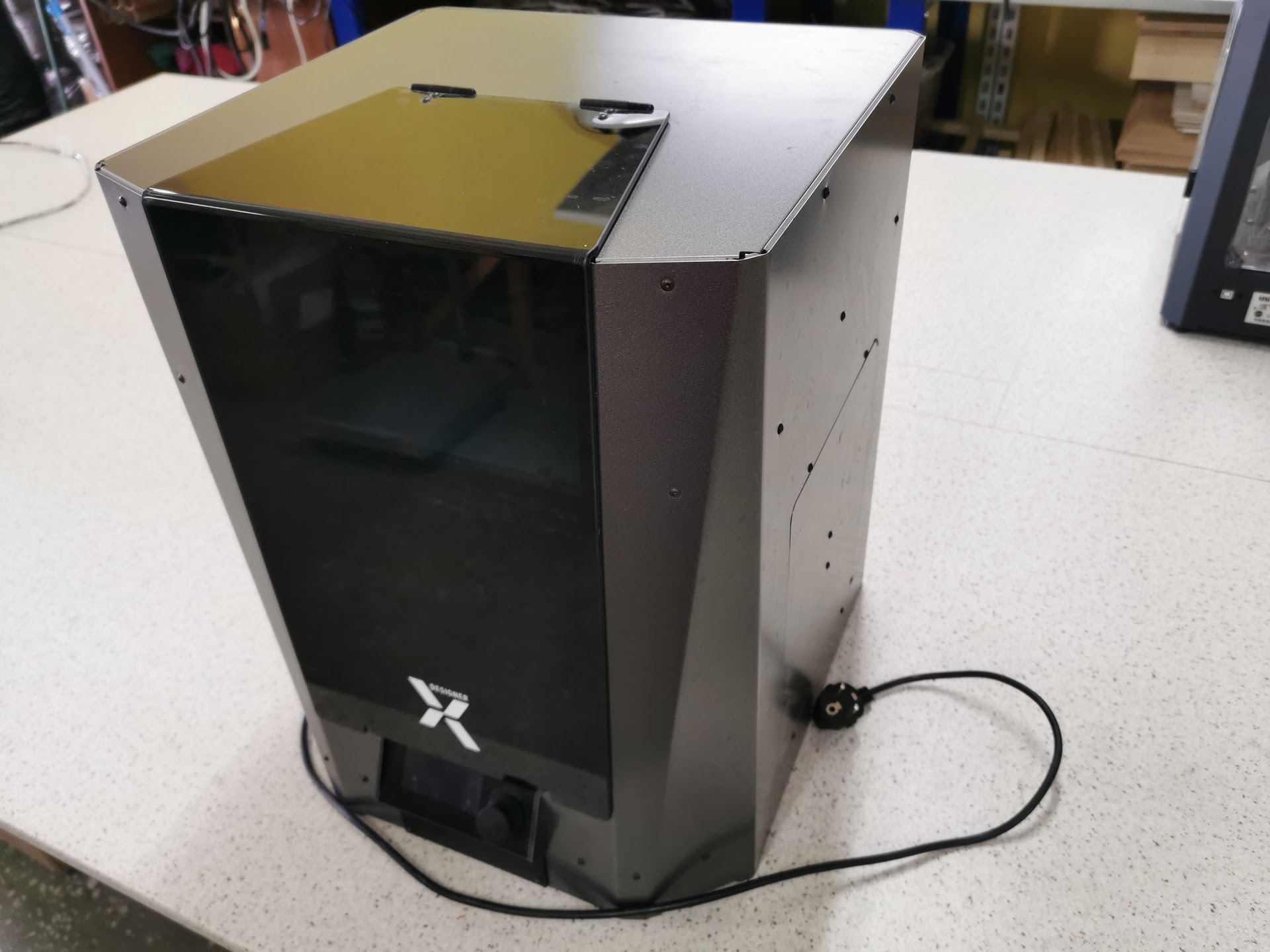

Выгрузили нам принтер, отдельно сопло, шнур, боковые крышки у которых отвалились магниты.

Приступаем...

Как многие уже догадались, дело в пробке. Принтер заболел непроходимостью :)

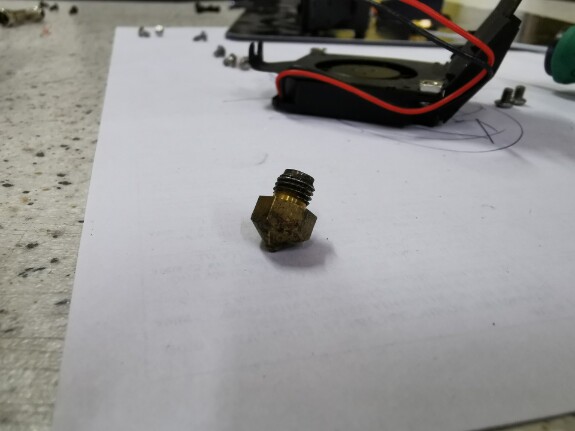

Нужно выяснить - сопло на выкид или его еще можно оживить. Как мы знаем у "пикасов" свои особенные сопла. К счастью, его удалось оживить путем прогрева.

Но оказалась проблема в том, что остатки прутка забили так же и сам термобарьер в хотенде. Скорее всего это результат отключения питания принтера при еще не остывшем экструдере. В принтере нет системы управления питанием, он выключается вручную переключателем возле шнура питания.

Ай яй яй пользователь! :)

Пришлось разобрать эктрудер, так как штатный способ извлечь термобарьер и нагревательный блок, ослабив прижимной винт сбоку - не сработал. Термобарьер упрямо не хотел выходить.

Решили прогреть и прочистить как и сопло. Откручивать термобарьер из нагревательного блока не стали, мало ли, бывает они ломаются.

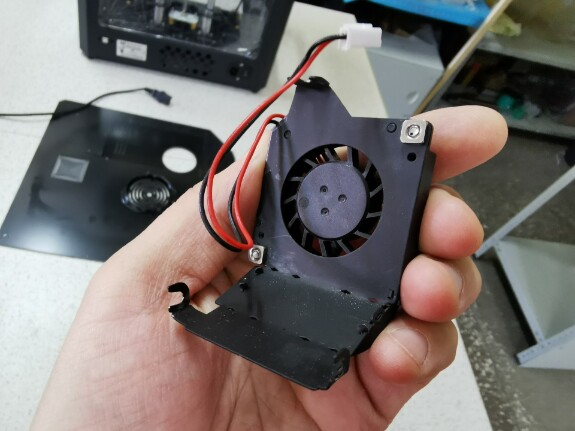

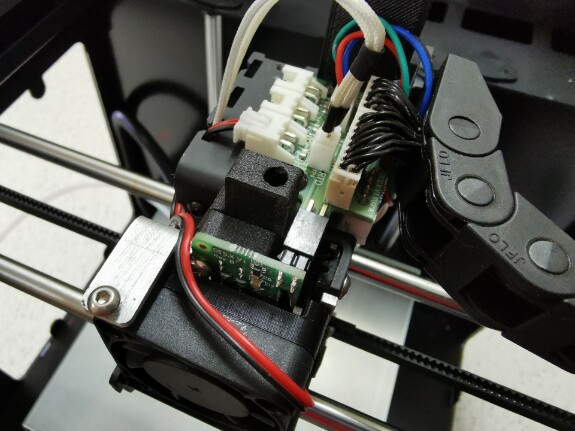

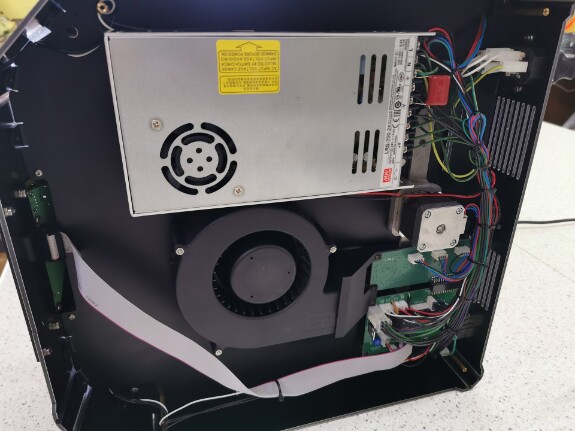

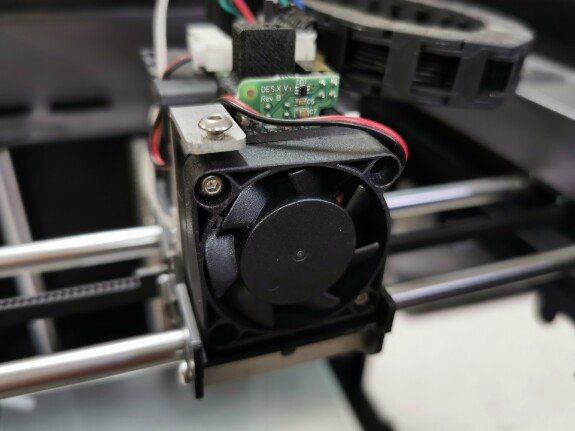

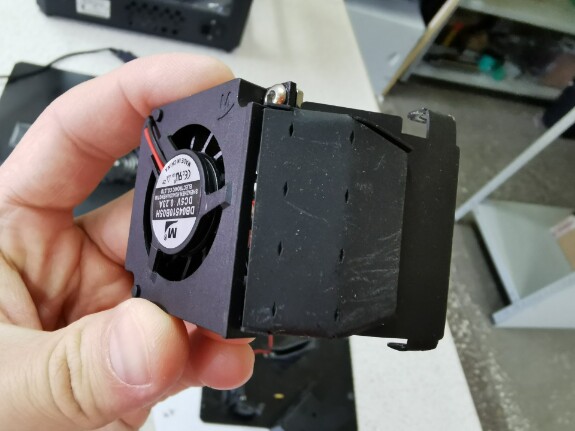

Попутно решили мельком посмотреть и показать вам конструкцию и комплектующие используемые нашими коллегами. Для обдува электроники в подвале принтера и циркуляции воздуха внутри камеры используются большие турбины. Блок питания на 24В. Обратите внимание, что оба вентилятора обдува модели на экструдере на 5В! Вентилятор обдува "радиатора" немного шумный. На самой голове установлен датчик наличия прутка (насколько мы знаем это дополнительная опция). Мотор подачи NEMA 14, шестерня своя фирменная печатная металлическая. Интересными показались "дуйки" модели.

В целом механика построена на 8мм валах, ось стола на 10мм валах. Сам стол имеет датчик оси и механизм калибровки плоскости с использованием крутилки и двух зажимов. Печатные детали присутствуют практически во всех узлах принтера, включая экструдер.
