Ребята, всем привет! В общем, я принял решение провести конкурс и разыграть одну из своих первых самоделок миниатюрную Bluetooth-колонку в стиле S-90. Я собрал её восемь месяцев назад, кстати, видео с ней есть на канале ;)

Условия: Розыгрыш пройдет 28 ноября 2026 года на Бусте. Участвуют только люди платного уровня «Цветная классика VHS». Колонка существует в единственном экземпляре и имеет серийный номер 001.

Как выберу победителя: 28 ноября я запишу видео: перемешаю бирки с именами участников в барабане и вытяну одну. После этого напишу победителю на почту, указанную при регистрации на Boosty, уточню адрес доставки и в ближайшие дни отправлю ему эту колонку.

Ну а если на Boosty уровня «Цветная классика VHS» соберется много (больше 10) участников, сделаю это традицией и буду разыгрывать свои самоделки в конце каждого месяца. И даже если в этот раз фортуна вам не улыбнется, подписка всё равно остаётся полезной. Ведь туда я выкладываю закрытый контент: закулисье сборки девайсов, черновики, идеи и материалы, которых нет на YouTube. Вы поддерживаете проект, смотрите эксклюзив и каждый месяц получаете шанс забрать готовое устройство себе ;)

P.S. Почему конкурс только для платных участников? Всё очень просто. Раньше я разбирал почти все свои девайсы на детали для новых проектов. А постоянные зрители подсказали решение если разыгрывать их на Boosty, это дает два плюса. Первое: появляются деньги на новые модули и динамики, и мне не нужно разбирать готовые изделия. Второе: практически каждый законченный проект в целости и сохранности как есть будет разыгрываться на Бусте!

Ребята если есть вопросы - пишите, отвечу! ;)

Ребята, всем привет!

Решил сделать небольшую паузу в пайке и программировании и переключиться на создание звука!

Моя новая идея сделать компьютерную акустику в стиле легендарных «Амфитон 35АС», но в миниатюре!

В качестве донора на блошином рынке раздобыл старую компьютерную колонку фирмы «Диалог». Внутри отлично сохранились блок питания и звуковая плата. Для нового проекта заказал специальные динамики (посылка уже пришла!), и я даже успел сделать корпуса для будущих колонок. Важный момент: Поскольку проект долгий и трудоёмкий, я разбил процесс на ДВЕ части. ПЕРВАЯ ЧАСТЬ уже практически готова и выйдет в субботу вечером! А ВТОРАЯ ЧАСТЬ выйдет, как всегда, в следующую субботу.

В этом видео собираю онлайн-радио «Восход 3М» с нуля. Никаких сложных кнопок и запутанных меню — только одна удобная ручка-энкодер, цветной дисплей и доступ к десяткам мировых радиостанций через ваш домашний Wi-Fi.

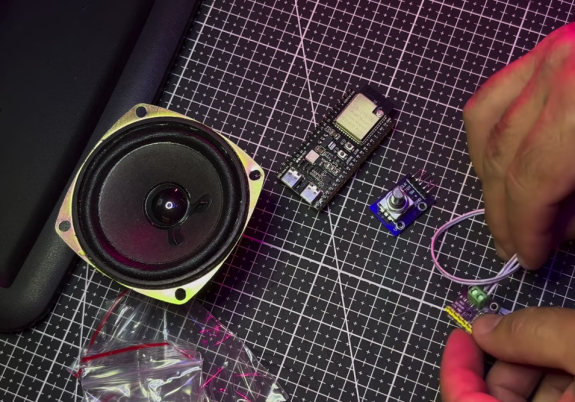

ИСПОЛЬЗОВАННЫЕ МОДУЛИ И КОМПОНЕНТЫ: Для сборки этого радио нам понадобится совсем немного компонентов, которые легко найти в любом магазине электроники: ESP32-S3-N16R8 — «мозг» нашего устройства. Мощный микроконтроллер с Wi-Fi, Bluetooth и 8MB PSRAM для плавного буфера звука.

ST7789 1.9" IPS — яркий цветной TFT-дисплей с разрешением 170x320 пикселей. Отвечает за весь крутой интерфейс. KY-040 — поворотный энкодер с кнопкой. Единственный орган управления: крутим для громкости/выбора, нажимаем для подтверждения.

MAX98357A — миниатюрный I2S усилитель класса D. Превращает цифровой сигнал в качественный аналоговый звук. Динамик — любой на 4-8 Ом (мощностью 3-10 Вт). TP4056 + Аккумулятор 18650 (опционально) — для автономной работы радио без розетки. СХЕМА ПОДКЛЮЧЕНИЯ (ПИНУТ ESP32-S3):

Чтобы сборка была максимально компактной, все модули подключаются к левой стороне платы ESP32-S3. Питание (3.3V и GND): 3.3V ➔ MAX98357A (VIN), KY-040 (+), ST7789 (VCC) GND ➔ MAX98357A (GND), KY-040 (GND), ST7789 (GND) Аудио (MAX98357A): GPIO 4 ➔ DIN (Data In) GPIO 5 ➔ BCLK (Bit Clock) GPIO 6 ➔ LRC (Left/Right Clock) (Выходы OUT+ и OUT- усилителя идут напрямую к динамику) Управление (Энкодер KY-040): GPIO 7 ➔ CLK (Поворот) GPIO 15 ➔ DT (Направление) GPIO 16 ➔ SW (Кнопка) Дисплей (ST7789 1.9"): GPIO 17 ➔ SCLK (Тактирование) GPIO 18 ➔ MOSI (Данные) GPIO 10 ➔ CS (Выбор чипа) GPIO 9 ➔ DC (Data/Command) GPIO 8 ➔ RST (Сброс) GPIO 11 BLK (Подсветка) НАСТРОЙКИ ARDUINO IDE: Плата: ESP32S3 Dev Module Flash Size: 16MB (128Mb) PSRAM: OPI PSRAM Partition Scheme: 16M Flash (3MB APP/9.9MB FATFS) CPU Frequency: 240MHz (WiFi)
