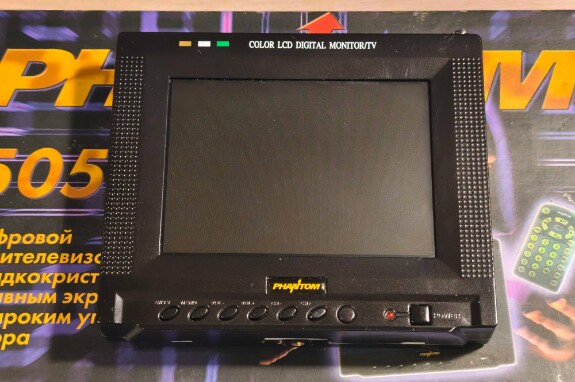

В одно из ранних утренних дождливых субботних посещений одной барахолки на таковой за 700 рублей был добыт интересный артефакт: 5-дюймовый портативный телевизор Phantom 505 в хорошем состоянии в полном комплекте в коробке, выпуска 2003 года.

Я такие люблю, у меня есть несколько штук похожих, но побольше. Подобные аппараты имели у нас хождение под самыми разными непонятными брендами, типа Eplutus или того же Phantom, но их дизайн выдаёт общего производителя.

Разумеется, при покупке проверить аппарат было нельзя, и телевизор всё-таки оказался нерабочим. Но судя по его состоянию, да и в целом практике эксплуатации таких вещей (многие их покупали, но применения не находили), эта неисправность вызвана просто временем, и возможно хранением не в лучших условиях.

Полез чинить. Попытался снять видео для монтажа, но сам ремонт в итоге на видео не снял. Поэтому будут картинки и отдельные видеовставки.

Проблема выглядела следующим образом: телевизор включается, экран светится, поначалу пустой, идут помехи диагонального характера. Нет экранного меню и нет звука. Впрочем, иногда в шуме проглядываются бледные контуры чего-то, похожего на текст, и они меняются при нажатии на кнопки.

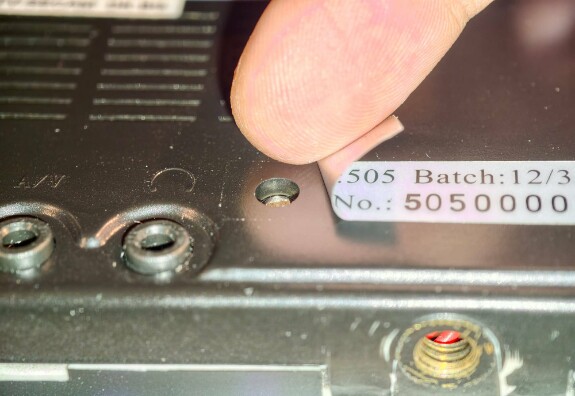

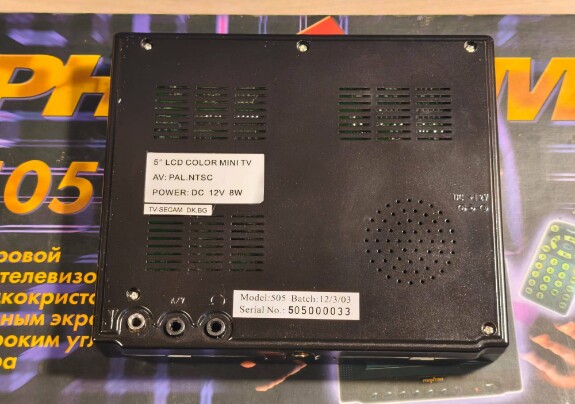

Полез внутрь. Разбирается легко, но один винтик спрятан под наклейкой с серийным номером. Переклеил её в другое место.

Внутри весьма внушительная плата, занимающая весь объём телевизора.

Обнаружились следы лёгкой коррозии, но промывка платы никаких изменений не дала.

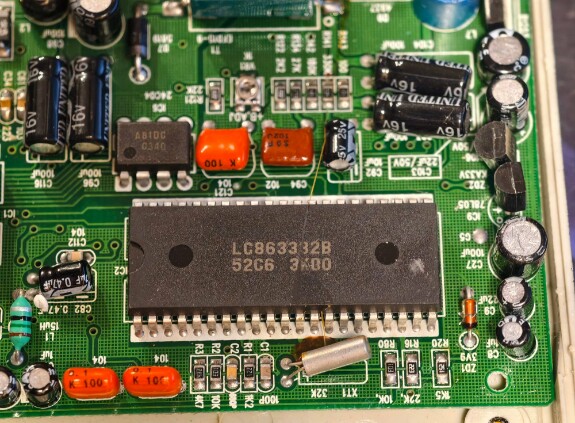

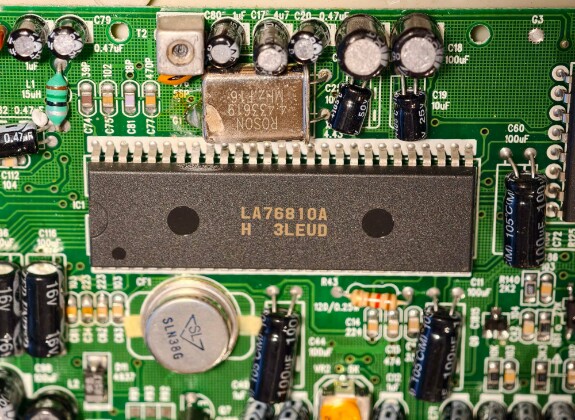

Схема построена на видеопроцессоре Sanyo LA76810A, который декодирует изображение PAL/SECAM из сигнала от модуля тюнера, контроллере TFT-панели Sharp IR3Y26A (здесь RGB преобразуется в управляющие сигналы панели) и микроконтроллере Sanyo LC863332B. Последний опрашивает кнопки, генерирует OSD, управляет остальными чипами.

Первые попытки разобраться с проблемой дали интересное наблюдение: после прогрева телевизор показывает стабильный OSD, только с широкой полосой.

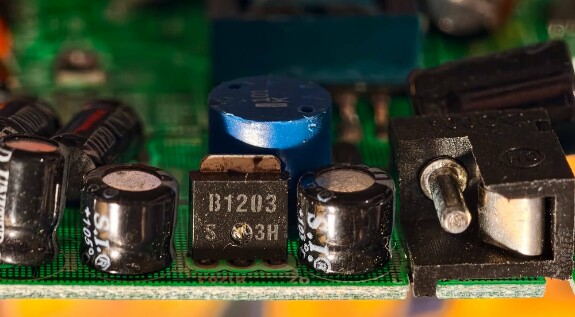

Интернет намекает на деградацию видеопроцессора либо проблемы с его питанием. Так как техника старая, тут используются большие корпусные чипы, а также очень хитроумная система питания, с импульсным преобразователем. На плате есть напряжения +12V, +5V, +8V, -15V, и +40V.

В наличии последнего я быстро убедился на ощупь. Остальные проверил мультиметром. Выяснилось, что все они в норме, кроме одного: 6 вольт вместо 8. Это напряжение критически важно для работы LA76810, и скорее всего эта просадка и даёт проблему. Наличие явного отклонения отмело начальную версию о деградации чипов.

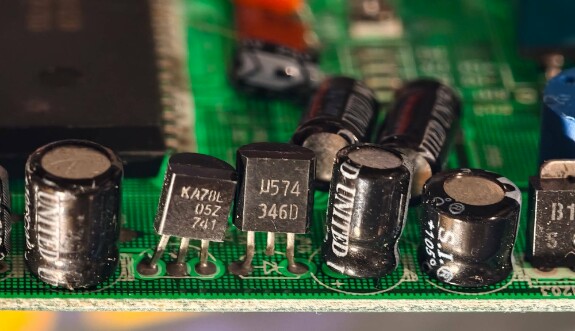

Однако, разобраться, откуда берутся эти 8 вольт, было очень непросто. На плате есть линейные преобразователи типа 78L05, но их только три, а напряжений пять, и к тому же часть из них превышает напряжение питания. Где-то скрываются преобразователи, но они распределены по плате. Проследить дорожки сложно, так как они постоянно меняют сторону и проходят под большими чипами.

Я всё же проследил и попытался поменять электролитические конденсаторы в соответствующих цепях. Хотя я никогда не видел температурный дрифт у высохших конденсаторов, просадка от них быть вполне может. Я заменил лишь два, и в обоих случаях несмотря на аккуратную пайку от платы отпала дорожка.

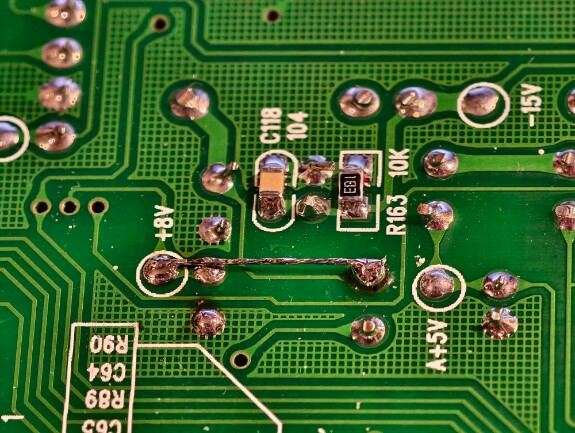

Хотя визуально плата выглядит вполне нормально, почему-то дорожки совершенно не держатся. На второй оторванной дорожке возникла проблема понимания, куда она идёт под деталями — а детали-то отпаивать нельзя. Вроде нашёл, хотя место выглядит очень странно, вместо прямого пути дорожка идёт к нему в обход с двумя сменами стороны.

Так или иначе, эта точечная замена решила вопрос: напряжение поднялось до 8 с небольшим вольт, и изображение стало стабильным и без смещения. Но осталась сильная диагональная рябь и есть заметный пересвет. Думаю, это вызвано ещё несколькими высохшими конденсаторами. Но какими именно, я не знаю, а замена вслепую чревата окончательным уничтожением платы. Решил пока что оставить всё как есть. Так хотя бы что-то работает.

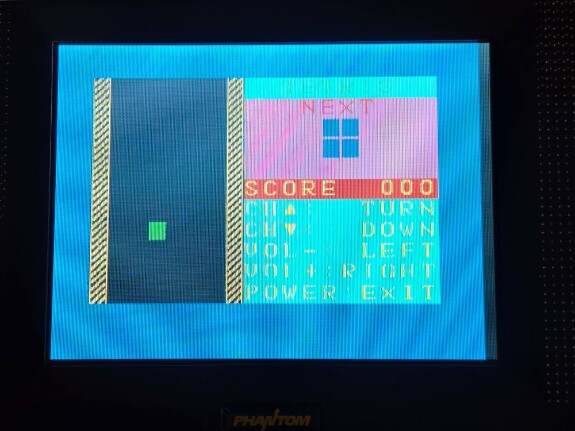

Бонусом в телевизоре обнаружился Тетрис! Я давно знал про такие, у меня на даче есть трубочный Rolsen с подобным же меню, а вот в TFT-варианте встречаю впервые.
