DeepNest - компоновка деталей на листе для станков с ЧПУ

Всем привет! Хочу поделиться одной очень полезной и совершенно бесплатной программкой для нестинга - раскладки или компоновки деталей на листе для последующей обработки на лазерном, фрезерном и прочих станках с ЧПУ.

В отличие от платных и навороченных программ, она крайне проста в изучении и использовании. Работает корректно и довольно шустро. Временами использую для раскладок деталей и дальнейшей резки на фрезерном станке с ЧПУ.

Давайте разберём работу с Deepnest на небольшом примере. Допустим нам нужно вырезать такую надпись, например, буквы будут из акрила и приклеиваться на стену по отдельности.

Я работаю в CorelDraw. Пишем надпись, выбираем нужный шрифт. Делим на строки (Ctrl + K), потом на отдельные буквы (опять Ctrl + K). Переводим текст в кривые (Ctrl + Q). Выделяем всё и экспортируем в SVG куда пожелаете. Несмотря на то, что программа также поддерживает форматы DXF и CDR, я рекомендую SVG, с остальными форматами не раз происходили "глюки".

Запускаем Deepnest, жмём шестерёнку - настройки, выбираем единицы измерения, расстояние между деталями и прочие настройки, ничего сложного, разберётесь.

Жмём Import в верхнем левом углу.

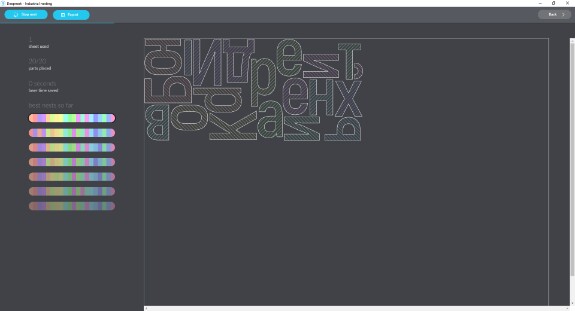

Видим, что импортировались все контуры надписи. Но нам нужно создать контур нашего рабочего поля, для этого жмём "+" в нижнем левом углу, указываем его размеры, например 600 х 400 мм. Нажимаем Add - Добавить.
