Предназначена для просмотра траекторий движения инструмента из файлов программ фрезерных станков с ЧПУ (g-codes), вывода траекторий на печать, экспорта в формат AutoCAD DXF. Программа ориентирована на 3-х координатные станки и поддерживает g-коды: G0, G1, G2, G3, G20, G21, G90, G91; m-коды: M3, M4, M6 (остальные m-коды просто сохраняются в памяти). Для g-кодов G2 и G3 (дуговые сегменты) поддерживаются только параметры I, J.

• Увеличение скорости загрузки больших файлов

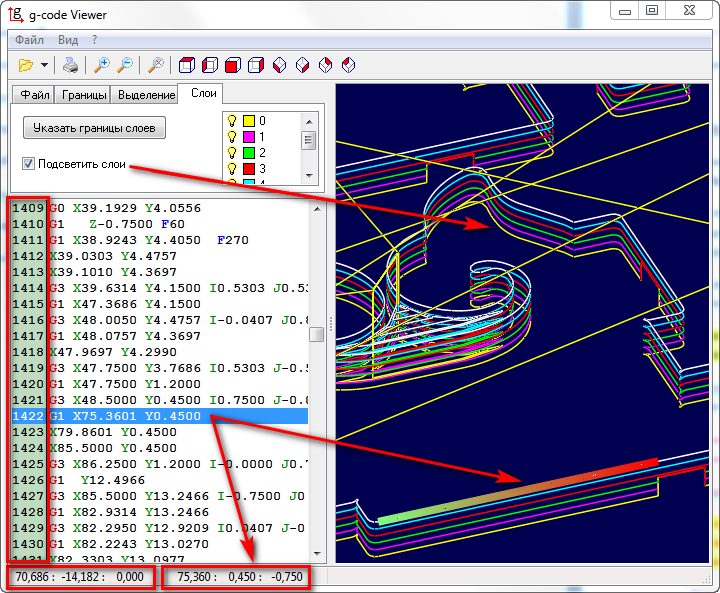

• Отображение координат (X:Y:Z) при перемещении мыши в области просмотра

• Нумерация строк в области содержимого g-codes

• Подсветка в области просмотра выделенного в области содержимого g-codes сегмента.

• Отображение координат (X:Y:Z) выделенного в области содержимого g-codes сегмента

• Подсветка слоев.

• Печать и сохранение изображения.

Программа загружает файлы g-codes также и из командной строки или перетаскивагием в окно или на ярлык программы из проводника Windows. Дуговые сегменты траекторий (коды G02 и G03) интерполируются отрезками задаваемой длины.

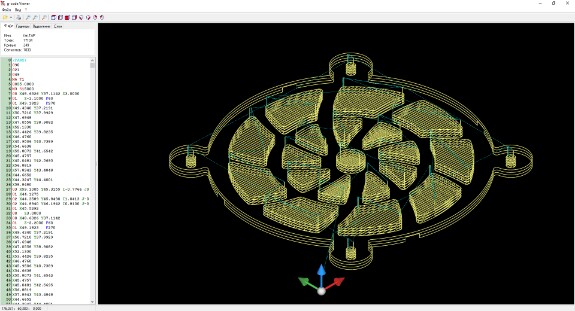

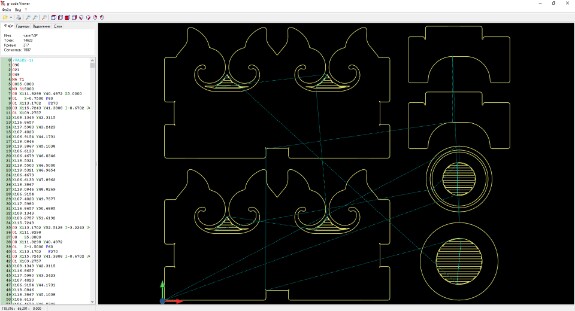

G-Code Viewer позволяет масштабировать изображение, панорамировать и изменять ракурс, а также выделять сегмент изображения. Программа определяет и может отображать границы охватывающего параллелепипеда. Для наглядности просмотра текста g-codes используется подсветка синтаксиса.

Полученные координаты траекторий можно сохранить в текстовый файл, а изображение в файлы рисунков Bitmap, или в формат AutoCAD DXF.
