Почему интерфейсы в Revit выглядят как привет из 90-х, и как мы это исправим

Level required:

Читатель

Sep 19 2023 01:52

Знакомство с Revit API, Методы получения элементов. часть 2

Ранее мы познакомились с конструктором класса FilteredElementCollector, подробно останавливаться на нём не будет, это тема отдельной статьи, а рассмотрим следующий вариант, когда пользователь выбрал элементы и нам надо с ними уже провзаимодействовать.

Для это нам понадобится обратится к классу Selection к его методу GetElementIds

Selection - это класс представляющий собой объект, который позволяет взаимодействовать с выбранными элементами в пользовательском интерфейсе Revit. Он предоставляет информацию о том, какие элементы выбраны пользователем, и позволяет выполнять различные операции с этими выбранными элементами.

GetElementIds() - метод для получения ElementId выбранных элементов в виде списка.

Класс находится в пространстве имен Autodesk.Revit.UI, то необходимо вначале обратиться к ActiveUIDocument, а после к Selection

строчка кода для получения списка ElementId будет выглядеть следующим образом:

Но так лучше не писать, во первых это долго читать, во вторых если еще раз ниже по коду придется обращается к ActiveUIDocument, то и писать тоже долго.

Так гораздо лучше. Что мы тут видим? А видим то что имя uidoc ссылается на объект ActiveUIDocument, можно также сказать что переменная uidoc содержит в себе объект ActiveUIDocument.

"=" - это оператор присвоения, то есть имени(переменой) uidoc присвоено значение в виде объекта ActiveUIDocument, заметьте что a=5, это не означает что переменная с именем "а" равно значению пяти, а означает то, что через имя "а" можно получить объект с типом данных int имеющее значение пять, проще говоря а это объект типа целое число значение которого 5.

Имя - это идентификатор объекта, модуля, класса, функции, переменной, ссылки

Для нубов кратко: все объекты программы хранятся в оперативной памяти

Sep 18 2023 03:32

Знакомство с Revit API, Методы получения элементов. часть 1

Для того чтобы начать взаимодействовать с элементами модели, нужно определится как именно нужно получить элементы. Попросить пользователя выбрать определенные элементы или пользователь сам должен в начале их выбрать, или вовсе не спрашивать пользователя получив нужные элементы.

Начнём с последнего варианта, получим сразу нужные элементы, для этого обратимся к классу FilteredElementCollector и увидим что у этого класса имеется конструктор.

А что такое этот FilteredElementCollector?

А это класс в API Autodesk Revit, который используется для выполнения запросов и фильтрации элементов в проекте Revit. Он позволяет выбирать элементы на основе различных критериев.

А что это такое Конструктор класса?

А это специальный метод в объектно-ориентированном программировании, который вызывается при создании нового объекта (экземпляра) класса. Конструктор класса определяет начальное состояние объекта и инициализирует его атрибуты (поля) значениями, переданными в момент создания объекта.

Когда разобрались что это вообще такое давайте посмотрим на конструкторы. Посмотрим на первых два и поймём в чем они отличаются

collector = FilteredElementCollector(Document) с этим всё понятно он требует для создания всего лишь документ и в этой статье как раз в примере этот коллектором и рассматривался.

А что такое документ?

Document - это класс представляющий собой центральный объект, который предоставляет доступ к данным и функциональности проекта Revit.

Ключевых аспекты класса Document:

1. Доступ к элементам: С помощью объекта Document вы можете выбирать, создавать, изменять и удалять элементы в текущем проекте. Вы можете выполнять поиск элементов по различным критериям, фильтровать их и выполнять разнообразные операции с элементами.

Sep 18 2023 00:33

Знакомство с Revit API и взаимодействие с ним через Python

Одной из его мощных функциональных возможностей Revit является его API (Application Programming Interface), который позволяет разработчикам создавать собственные плагины и скрипты для автоматизации задач и улучшения рабочего процесса в Revit. В этой статье мы рассмотрим, как начать работать с Revit API и взаимодействовать с ним, используя Python.

Что такое Revit API?

API Revit - это набор функций и классов, предоставляемых Autodesk для взаимодействия с Revit. Он позволяет получить доступ к данным модели Revi не только изменять и создавать элементы, но и многое другое. API позволяет автоматизировать широкий спектр задач, таких как создание чертежей, расчеты, анализ и управление элементами модели.

Как взаимодействовать?

Для того что бы получить возможность писать свои сценарии взаимодействия с Revit можно использовать следующие инструменты: pyRevit, RevitPythonShell, Dynamo. Для написания кода я использую VS Code, но можно использовать и другие инструменты, например PyCharm.

А как оно в Dynamo?

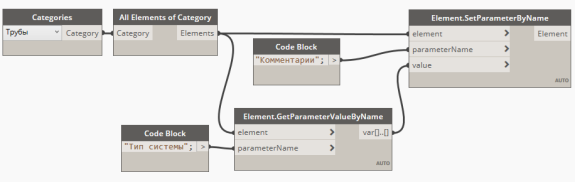

Для начало набросаем простой скрипт используя так называемое визуальное программирование, который перенесет во всех трубах проекта значение параметра "Тип системы" в параметр "Комментарии".

Этот сценарий на нодах довольно простой, до тех пор, пока не понадобится внести изменения в несколько категорий.
Поскольку в Dynamo не селён, и какие нужно сделать хитросплетения из нод я не в курсе, то поступил бы так:

Sep 15 2023 20:45

Создание плагина на pyRevit. ч-3

Продолжим реализацию класса BreakMEPCurve реализуем разделение Труб и Воздуховодов на сегменты заданной длины.

Level required:

Читатель

Sep 15 2023 03:41

Создание плагина на pyRevit. ч-2

Первая часть тут.

Давайте теперь определимся с логикой работы инструмента который нам будет разделять трубы и воздуховоды на заданные отрезки.

Я думаю что стоит создать текстовый параметр проекта и назначить на типы наших категорий. Пока будем использовать для теста параметр с именем "Размеры", а далее как реализуем основную логику дадим возможность пользователю выбрать необходимый параметр.

И так приступим к написанию кода.

Но прежде обратимся к документации по Revit API что бы понимать как получить выделенные элементы пользователем и найдем в ней нужный метод

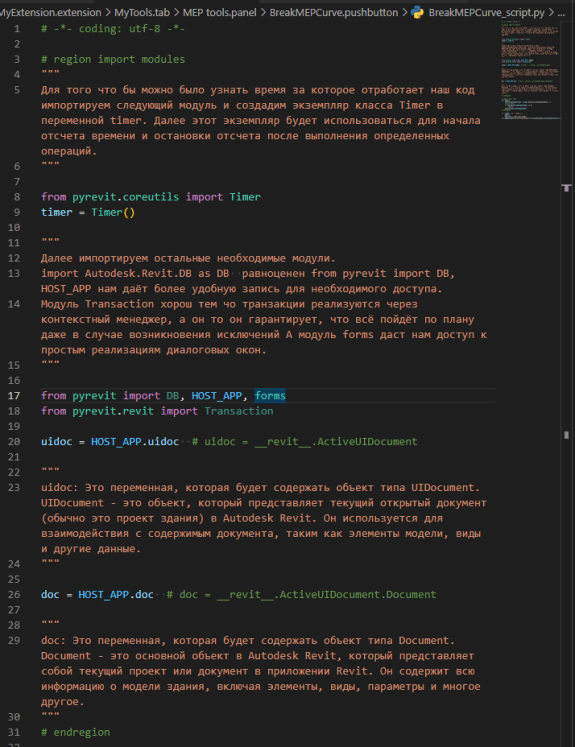

Вначале займемся необходимыми импортами:

Sep 15 2023 01:40

Создание плагина на pyRevit. ч-1

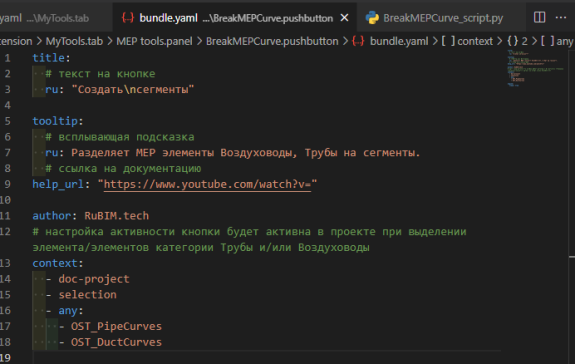

Давайте напишем наш первый инструмент для Revit. Создадим вкладку на панели инструментов, панель и первую кнопку.

В качестве примера попробуем реализовать разделение MEP
элементов на сегменты заданной длины, таких как, Трубы, Воздуховоды, Кабельные лотки и Короба. Но для начало ограничимся трубами и воздуховодами.

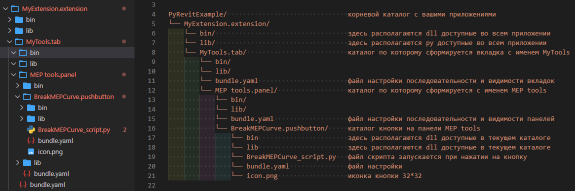

Для того чтобы приступить к реализации этого проекта нужно в
начале создать следующею структуру папок/файлов:
