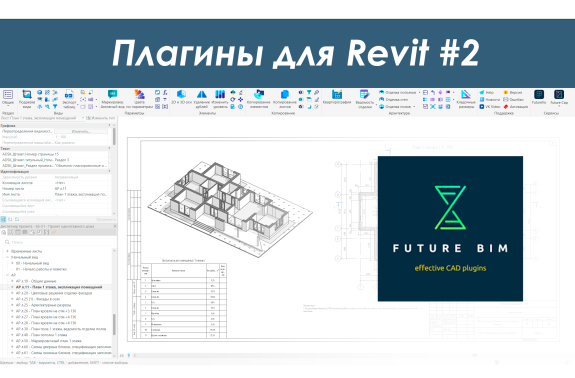

Плагины для Revit #2. FutureBIM
Всем привет, продолжаем тему плагинов для Revit. На этот раз речь пойдет плагин FutureBIM.
Для кого может быть полезным: Проектировщики АР, КЖ, ИОС, Дизайнеры, BIM разработчики. Во многом этот плагин похож на ModPlus в плане обширности функций и универсальности для проектировщиков. В данной статье будет сравнение некоторых функций с ModPlus и обзор уникальных функций.
Имеет платную и бесплатную версию. Скачать плагин можно бесплатно на сайте разработчика и пользоваться большей частью функций бесплатно. Так же дается 30 дней бесплатно на то, чтобы попользоваться всеми функциями.
Классные функции и особенности, о которых стоит знать:
- Имеет функцию автосохранения проекта и раскраски вкладок.
Я в основном пользовался схожими функциями от ModPlus, но круто, что в FB есть свое исполнение этих крутых функций;
- Создание отделки помещений (стены, полы и потолки) с возможностью собрать спецификацию отделки, согласно требованиям оформления по ГОСТ. Плюс для создания отделки можно использовать связанный файл, но нужны будут помещения в проекте. Может создавать отделку не только по черновым стенам, но и по колоннам. В плане реализации данной функции, мне больше нравится исполнение от FB;
- Создание разверток помещений и вынос видов на лист в нужно последовательности. Из минусов, можно сделать развертку только разрезом, в то время, как в ModPlus можно и разрезом, и фасадом;
- Создание видов для схем оконных, дверных блоков и витражей. Автоматически создаются разрезы в местах расположения окон, дверей и витражей, сразу можно назначить нужный шаблон вида и вынести виды на лист;
- Создание штриховок. Плюс, что на данный момент эта функция является бесплатной. Является хорошей альтернативой многим известным PyRevit, но сам плагин работает стабильнее;
- Создание флажка пирога конструкций. В отличие от плагина Технониколь, флажок пока автоматически не реагирует на изменения в структуре конструкций, но обновляется в один клик;
- Инструменты армирования жб конструкций. На момент, когда я занимался армированием в Revit, в плане гибкости инструменты армирования стен, плит, балок и колонн уступали аналогичному функционалу от ModPlus, но при этом FB предоставляет возможность армировать лестничные марши, что является достаточно уникальной функцией;
- Инструменты, позволяющие ускорить создание корректной аналитической модели для передачи в расчетные комплексы.
- Функционал для создания задания на отверстия для координации между разделами. Тоже довольно уникальная и полезная функция, аналог которой знаю только от BIMStep.
- Создание смет. Не пользовался функцией и не могу сказать на сколько она рабочая и корректная, но функция уникальная.
- Дополнительные сервисы от разработчика. Futurello - объединяет сотрудников, задачи и обсуждения в одном месте. Future BI - дашборд по моделям. FutureCap - удобный скриншотер, созданный с расчетом на потребности проектировщиков.
Подведу итог. На мой взгляд FutureBIM и ModPlus - два претендента на звание лучших плагинов для проектировщика в Ревит за счет обширного количества функций и доступности. Однако плагины имеют уникальные функции или разные исполнения одних и те же функций.
Для кого может быть полезным: Проектировщики АР, КЖ, ИОС, Дизайнеры, BIM разработчики. Во многом этот плагин похож на ModPlus в плане обширности функций и универсальности для проектировщиков. В данной статье будет сравнение некоторых функций с ModPlus и обзор уникальных функций.
Имеет платную и бесплатную версию. Скачать плагин можно бесплатно на сайте разработчика и пользоваться большей частью функций бесплатно. Так же дается 30 дней бесплатно на то, чтобы попользоваться всеми функциями.
Классные функции и особенности, о которых стоит знать:
- Имеет функцию автосохранения проекта и раскраски вкладок.
Я в основном пользовался схожими функциями от ModPlus, но круто, что в FB есть свое исполнение этих крутых функций;
- Создание отделки помещений (стены, полы и потолки) с возможностью собрать спецификацию отделки, согласно требованиям оформления по ГОСТ. Плюс для создания отделки можно использовать связанный файл, но нужны будут помещения в проекте. Может создавать отделку не только по черновым стенам, но и по колоннам. В плане реализации данной функции, мне больше нравится исполнение от FB;
- Создание разверток помещений и вынос видов на лист в нужно последовательности. Из минусов, можно сделать развертку только разрезом, в то время, как в ModPlus можно и разрезом, и фасадом;
- Создание видов для схем оконных, дверных блоков и витражей. Автоматически создаются разрезы в местах расположения окон, дверей и витражей, сразу можно назначить нужный шаблон вида и вынести виды на лист;
- Создание штриховок. Плюс, что на данный момент эта функция является бесплатной. Является хорошей альтернативой многим известным PyRevit, но сам плагин работает стабильнее;
- Создание флажка пирога конструкций. В отличие от плагина Технониколь, флажок пока автоматически не реагирует на изменения в структуре конструкций, но обновляется в один клик;
- Инструменты армирования жб конструкций. На момент, когда я занимался армированием в Revit, в плане гибкости инструменты армирования стен, плит, балок и колонн уступали аналогичному функционалу от ModPlus, но при этом FB предоставляет возможность армировать лестничные марши, что является достаточно уникальной функцией;
- Инструменты, позволяющие ускорить создание корректной аналитической модели для передачи в расчетные комплексы.
- Функционал для создания задания на отверстия для координации между разделами. Тоже довольно уникальная и полезная функция, аналог которой знаю только от BIMStep.
- Создание смет. Не пользовался функцией и не могу сказать на сколько она рабочая и корректная, но функция уникальная.
- Дополнительные сервисы от разработчика. Futurello - объединяет сотрудников, задачи и обсуждения в одном месте. Future BI - дашборд по моделям. FutureCap - удобный скриншотер, созданный с расчетом на потребности проектировщиков.
Подведу итог. На мой взгляд FutureBIM и ModPlus - два претендента на звание лучших плагинов для проектировщика в Ревит за счет обширного количества функций и доступности. Однако плагины имеют уникальные функции или разные исполнения одних и те же функций.
Узнать больше про каждую из функций, скачать плагин, купить подписку можно на сайте разработчика. Так же у разработчика есть
Ютуб канал и тг чат поддержки.
Подписку активируется через ключ, который одновременно можно использовать на одном рабочем месте.
В районе дня строителя и нового года можно купить по скидке!
