Добрый день! Меня зовут Андрей и я действующий архитектор-проектировщик небольших жилых домов. В определенный период моей деятельности у меня появилась необходимость разрабатывать для спроектированных мной домов инженерные схемы водоснабжения, отопления, обвязки бойлерных и других инженерных систем дома.
Готового решения по списку моих требований и задач в сети не нашлось, в моей деятельности мне было необходимо:
◼ Создание 3D схемы инженерных сетей в реальных размерах для сборщиков
◼ Создание 2D инженерной схемы для инженеров
◼ Создание интерактивной ведомости для клиента с предварительной стоимостью материалов
◼ Создание интерактивной ведомости для отдела закупок, с артикулами, размерами и количеством
◼ Создание каталога условных обозначений используемых элементов для инженеров
📈 Поэтому я разработал наборы 3Д объектов различных фитингов и оборудования и теперь появилась возможность собрать из одних и тех же объектов одновременно 2Д и 3Д схему инженерных сетей, обеспечивая отсутствие коллизий и несоответствия между реальной ситуацией в помещении и 2Д схемой
📈 Вас ждут удобные объекты фитингов (в основном VALTEC), с удобным меню настройки:
✅ Размер (размеры фитинга)
✅ Параметры размещения в пространстве, повороты под любым необходимым углом
✅ Удобные точки привязки (резьба-резьба)
✅ Динамические условные обозначения, изменяющиеся в зависимости от выбранных вами размеров
✅ Динамические обновляемые цены и артикулы, благодаря интеграции автоматических каталогов EXCEL
✅ Динамические тексты на 2Д схемах, изменяющиеся в зависимости от выбранных параметров объекта
Я занимаюсь разработкой фитингов в основном в свободное время, тем не менее, стараюсь делать их быстро и качественно так как использую их сам на постоянной основе!
✅ Динамические условные обозначения, изменяющиеся в зависимости от выбранных вами размеров
✅ Динамические обновляемые цены и артикулы, благодаря интеграции автоматических каталогов EXCEL
✅ Динамические тексты на 2Д схемах, изменяющиеся в зависимости от выбранных параметров объекта
Я занимаюсь разработкой фитингов в основном в свободное время, тем не менее, стараюсь делать их быстро и качественно так как использую их сам на постоянной основе!
Текущий прогресс разработки:
Пресс фитинги VALTEC ◼◼◼◼◼◼◼◼◼◼ 100%
Резьбовые фитинги VALTEC и др ◼◼◼◼◼◼◼◼◼◼ 100%
Крупноузловые объекты VALTEC и др ◼◼◼◼◼◼◼◼◼◼ 100%
Крупноузловые объекты VALTEC и др ◼◼◼◼◼◼◼◼◼◼ 100%
Канализационные фитинги ◼◼◼◼◼◼◼◼◼◼ 100%

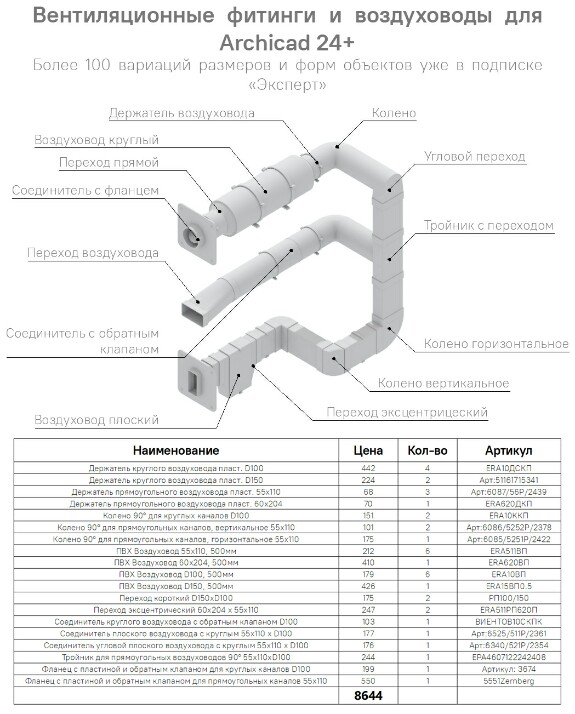

Обновление библиотеки 1.09 - часть 2
- Автор наконец-то разобрался с точками привязки в 2Д виде! Доработана вторая партия объектов: Вентиляционные фитинги!
- Анонс большого обновления 1.1! Релиз уже в августе!
Обновление 1.09-2 уже доступно! Можно скачивать! Все замены произойдут бесшовно и незаметно для вас!
Обновление библиотеки 1.09 - часть 1
- Автор наконец-то разобрался с точками привязки в 2Д виде! Доработана первая партия объектов: Канализационные фитинги!
- Ведется работа по оптимизации и других объектов, буду выпускать по мере продвижения!
Обновление уже доступно! Можно скачивать! Все замены произойдут бесшовно и незаметно для вас!
Мини обновление библиотеки 1.08
- Общая оптимизация и исправление мелких ошибок
- Добавлен объект «Редуктор с манометром»
- Добавлен объект «Редуктор с фильтром и манометром»
- Улучшено визуальное качество шаровых кранов с электроприводом Благодарю всех за поддержку!
- Добавлен объект «Редуктор с манометром»
- Добавлен объект «Редуктор с фильтром и манометром»
- Улучшено визуальное качество шаровых кранов с электроприводом Благодарю всех за поддержку!
Обновление библиотеки 1.07
По многочисленным просьбам добавлен файл-пример с готовой системой обвязки бойлера!
1. Настроен «Архитектурный» вид на всю систему
2. Настроен план с ПМВ для построения 2D схемы — вы сможете ознакомиться со всеми аспектами объектов и скопировать настройки в свой проект
3. Настроен каталог условных обозначений для 2D схемы — отображаются только использованные элементы
4. Настроен каталог заказа материалов с артикулами и стоимостью — готовый список можно сразу передать на закупку
Параллельно продолжается оптимизация библиотеки: переписаны несколько элементов, вес снижен ещё почти на 100 МБ.
Небольшая новость по Archicad 29: в сети появились примеры, где вся инженерия выносится в отдельный MEP Designer. Пока вопросов не поступало, но при необходимости перенос объектов в MEP системы займёт пару дней. Надеемся, Graphisoft пересмотрит это решение к AC30!

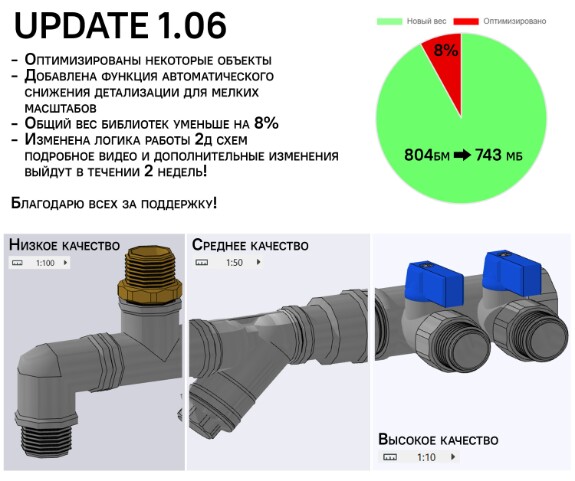

Обновление библиотеки 1.06
Продолжаю оптимизацию и внедрение новых функций в библиотеки, в этот раз добавлен автоматический уровень детализации, это позволит поднять быстродействия на слабых устройствах! По умолчанию этот параметр включен, но его можно выключить и выбрать свой уровень детализации в настройках объекта! Пока этот функционал доступен только в оптимизированных (переписанных объектах) - это примерно 60% от всех объектов библиотеки, с течением времени я перепишу и добавлю этот функционал везде!
Изменена логика работы 2д схемы, ранее она появлялась рядом с объектами и из вариантов можно было либо оставить так (схема + объекты) либо выключить отображение объекта и оставить только схему, это создавало неудобства для обычных планов, где нужно показать объекты, но не нужна 2д схема. Теперь это исправлено, подробное видео с объяснениями выйдет чуть позже!
Всем спасибо за поддержку, вы очень мотивируете продолжать проект!
В течении нескольких минут обновленная библиотека загрузится и можно будет скачать!
Изменена логика работы 2д схемы, ранее она появлялась рядом с объектами и из вариантов можно было либо оставить так (схема + объекты) либо выключить отображение объекта и оставить только схему, это создавало неудобства для обычных планов, где нужно показать объекты, но не нужна 2д схема. Теперь это исправлено, подробное видео с объяснениями выйдет чуть позже!
Всем спасибо за поддержку, вы очень мотивируете продолжать проект!
В течении нескольких минут обновленная библиотека загрузится и можно будет скачать!

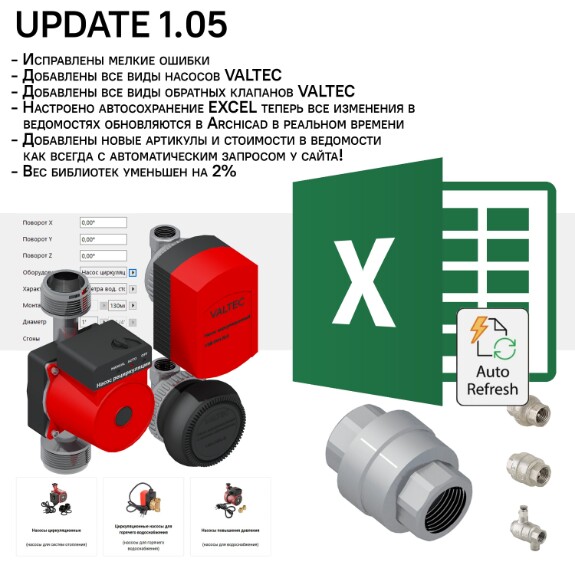

Обновление библиотеки V1.05
Немаловажное обновление в части работы с ведомостями! Теперь все изменения которые вы вносите в Excel мгновенно записываются в файл ведомости .txt и мгновенно отражаются в Archicad! Важно разрешить файлу Excel использовать макросы для автоматической записи!
Дополнительно - написаны новые модели обратных клапанов, насосных установок, включая частотные насосы в линейке Valtec! Исправлены некорректные отображения 2д вида новых элементов!
Ссылка для скачивания обновлений в шапке канала!
Благодарю всех за поддержку моих трудов!
Далее планирую оптимизировать библиотеку ПРЕСС фитингов. Ожидается оптимизация веса с текущих 115мб до 10-15 мб или меньше! Это сильно поможет использовать библиотеки на слабых устройствах!
Дополнительно - написаны новые модели обратных клапанов, насосных установок, включая частотные насосы в линейке Valtec! Исправлены некорректные отображения 2д вида новых элементов!
Ссылка для скачивания обновлений в шапке канала!
Благодарю всех за поддержку моих трудов!
Далее планирую оптимизировать библиотеку ПРЕСС фитингов. Ожидается оптимизация веса с текущих 115мб до 10-15 мб или меньше! Это сильно поможет использовать библиотеки на слабых устройствах!

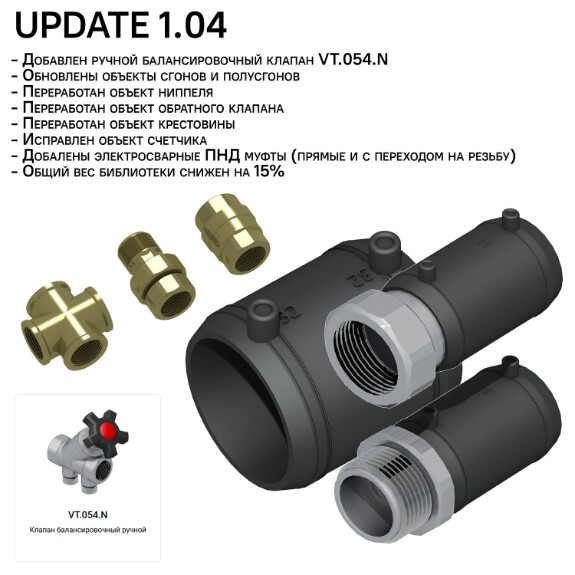

Обновление библиотеки V1.04
Очередное обновление библиотек!
Исправлены найденные ошибки в существующих элементах, оптимизированы несколько позиций по геометрии и быстродействию, общий вес библиотек снижен на 15%!
Добавлены новые позиции!
Сейчас ведутся работы по дальнейшей оптимизации библиотек, главная цель - улучшение быстродействия, параметры выбора качества отрисовки, что бы даже на слабых устройствах библиотеки работали быстро и плавно!
Всем спасибо за вашу поддержку подписками, это очень мотивирует продолжать развитие!
Исправлены найденные ошибки в существующих элементах, оптимизированы несколько позиций по геометрии и быстродействию, общий вес библиотек снижен на 15%!
Добавлены новые позиции!
Сейчас ведутся работы по дальнейшей оптимизации библиотек, главная цель - улучшение быстродействия, параметры выбора качества отрисовки, что бы даже на слабых устройствах библиотеки работали быстро и плавно!
Всем спасибо за вашу поддержку подписками, это очень мотивирует продолжать развитие!

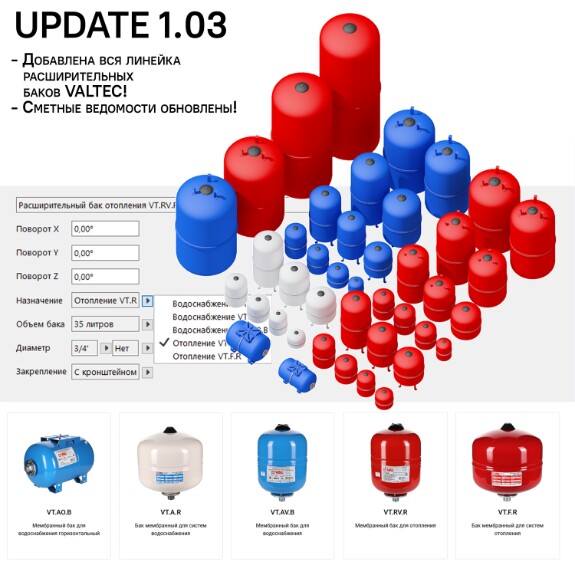

Обновление библиотеки V1.03
- Добавлена вся линейка расширительных баков от VALTEC, в ведомость цен внесены автоматически обновляемые цены на расширительные баки с сайта VALTEC. Готовая и актуальная сборка уже доступна!

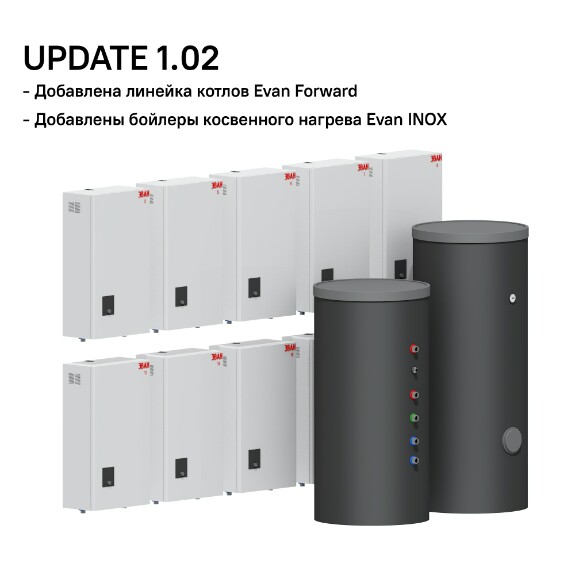

Обновление библиотеки V1.02
- Добавлена линейка котлов Evan Forward всех мощностей
- Добавлены бойлеры косвенного Evan INOX
Спасибо всем за поддержку и приятного использования!
Subscription levels2
Исследователь
$4 per month
✉ Подписка предоставляет доступ случайным образом к одному из наборов объектов:
☑ Пресс фитинги VALTEC
☑ Резьбовые фитинги VALTEC
☑ Канализационные фитинги и трубопроводы
☑ Канализационные фитинги и трубопроводы
Данная подписка позволяет ознакомиться с моими разработками и принять для себя решение о покупке полного доступа!
*Необходим Archicad 24 и выше
+ chat
Эксперт
$19.8 per month
✉ Подписка предоставляет доступ ко всем наборам объектов:
☑ Пресс фитинги VALTEC
☑ Резьбовые фитинги VALTEC
☑ Оснастка бойлерной и электрооборудование
☑ Канализационные фитинги и трубопроводы
☑ Вентиляционные фитинги (скоро)
☑ ❏ Настроенный автообновляемый EXCEL файл с ценами и артикулами
☑ ❏ Файл PLN с настроенными каталогами
*Необходим Archicad 24 и выше
