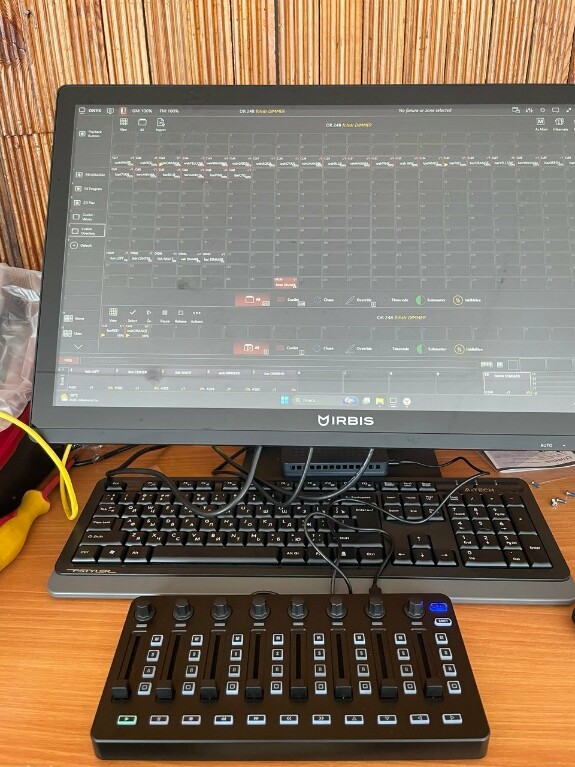

На днях собрал систему управления светом в сельском доме культуры на базе бесплатной версии Obsidian Onyx в 1 DMX-поток. Для большего удобства подключил к Onyx MIDI-контроллер MVAVE SMC-MIXER.

Следует сразу сказать, что встроенный в Obsidian Onyx функционал MIDI-макросов совершенно неудобный и неработоспособный, поэтому любое подключение к Onyx MIDI-контроллера нужно проводить через «софт-прокладку». В общем, я этот способ подробно описал в посте про подключение MIDI-контроллеров к световому софту на примере grandMA3.

В Onyx есть несколько доступных способов внешнего управления: OSC, DMX, Telenet. Самый удобный и функциональный – это OSC, так как позволяет управлять непосредственно кнопками и фейдерами плейбеков, однако в бесплатной версии OSC фактически не работает. DMX — отличный бесплатный вариант внешнего управления, позволяющий напрямую управлять мастером конкретного кью-листа. Это не так удобно, как в случае с OSC, но что есть. Однако способ через DMX требует дополнительной настройки сетевых DMX-протоколов в Onyx, а также мапинга конкретных кью-листов к конкретным DMX-каналам.

В версии 4.10 появилась поддержка Telenet и возможность принимать команды управления через UDP и TCP/IP. Вот этот функционал мне показался в этот раз наиболее удобным.

Сейчас не буду подробно расписывать, как это всё работает. Если что-то будет непонятно, просто пишите вопросы в комментарии или личку…

Прикладываю проект Chataigne, в котором настроил маппинг MIDI-UDP. Также прикладываю настройки моего контроллера SMC-MIXER.

В моих настройках UDP-команды управляют следующими кью-листами:

Энкодеры и кнопки (M): кью-листы 241-248

Фейдеры и кнопки (O, R, S): кью-листы 201-208

Кнопки самые нижние: кью-листы 221-229; 2210-2211



На эти кью-листы можно перемещать или копировать нужные сцены и запускать их потом с MIDI-контроллера.
